3D AOI Programming Manual
第 2 部分 检验数据
10.1 ECD设置流程概述
下图为ECD创建的流程。
ࡑᔰ(&'॰ต
䇴㖤ᆆᶵ,'ૂቸ,'
࠼䞃ะḽᇐ⛯
䘿Ỷ僂㇍⌋
Ỷ僂
㕌䗇Ỷ僂ૂ࡚ᯣⲺ৸ᮦ
图 10-2 ECD创建流程
10.2 ECD检验概述
ECD检验中，对错放的元件执行检测和判断。
ECD检验流程如下。
Ẕ偠
Ẕ⌟
䇃ᬒܗӊⱘ߸ᮁ
图 10-3 ECD检验步骤
项目 说明
Detection（检测） 检测误放元件的候选区域。
Judgement for
Misplaced component
（误放元件的判断）
判断候选区域是否为误放元件。
表 10-1 说明
II-
250
3D AOI Programming Manual
第 2 部分 检验数据
10.3 ECD设置步骤
直到图10-1 Making “Shape” and “Recipe”（创建“形状”和“检查参数”）或Automatic Generation
of “Recipe”（自动生成“检查参数”）时完成设置，然后进行ECD设置。
第1步： 选择ECD（多余元件检测）选项卡。

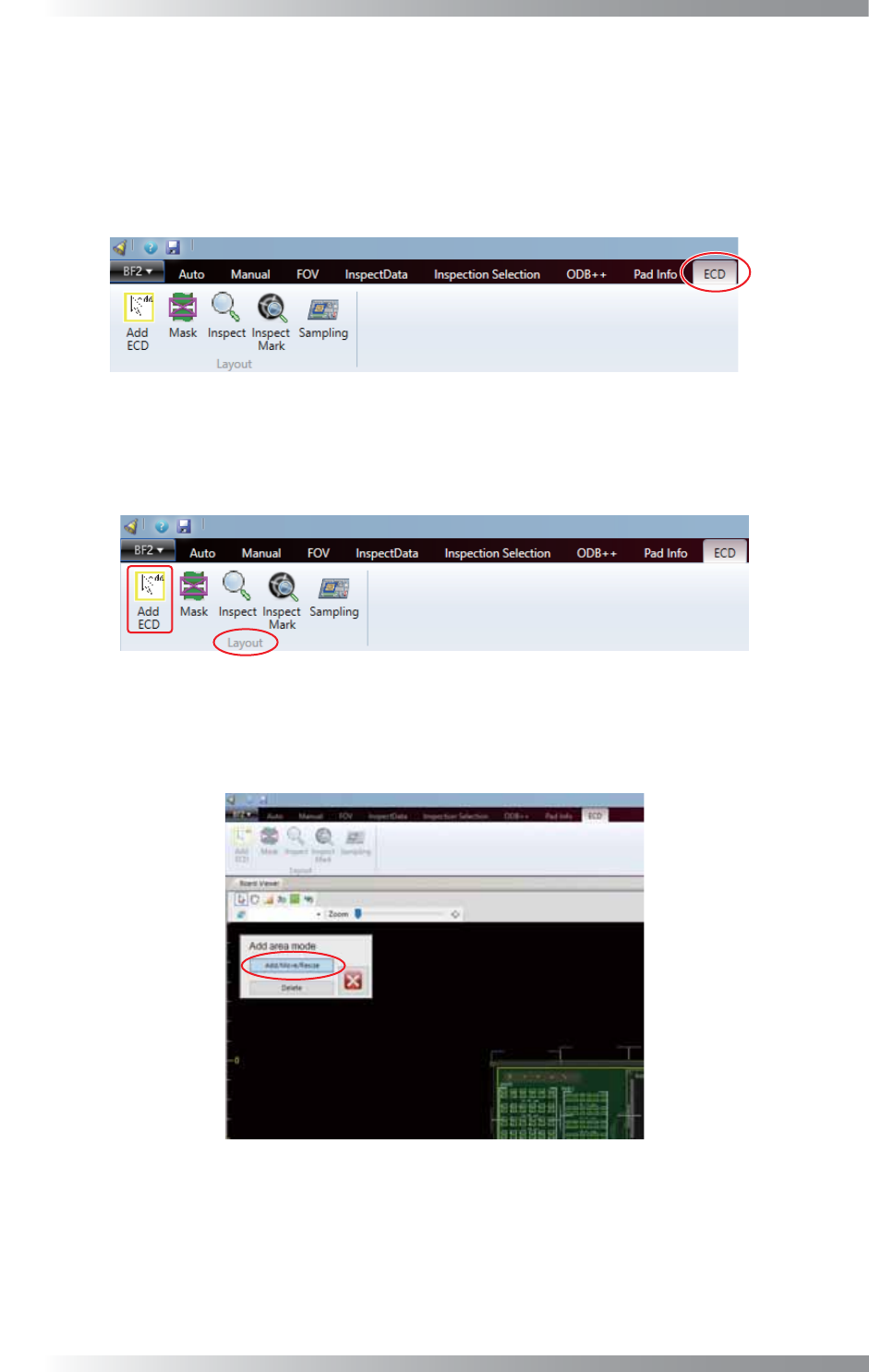

图 10-4 ECD设置 1
第2步： 从功能区上选择Layout（布局）组 > Add ECD（添加ECD）。
图 10-5 ECD设置 2
第3步： Add area mode（添加区域模式）对话框出现在Board Viewer（电路板观察器）上。
选择Add/Move/Resize（添加/移动/调整尺寸）。
图 10-6 ECD设置 3
II-
251
3D AOI Programming Manual
第 2 部分 检验数据
第4步： 拖动鼠标包围该区域以进行检验。
已设置ECD区域。
所有设置完成后，点击 。
图 10-7 ECD设置 4
第5步： 添加的ECD区域显示在ECD Area List（ECD区域列表）。
选择第4步创建的ECD区域。
图 10-8 ECD设置 5
项目 说明
ECD Area Name（ECD区域名称） 显示创建的ECD区域名称
Required Number（所需数量） 只有Saki工程师才能修改此项。不要随意修改此设置。
Sampling Number（样本数量） 只有Saki工程师才能修改此项。不要随意修改此设置。
Status（状态）
显示ECD检验的状态。
有关状态的详细设置，请参考表10-3。
Result（结果）
显示ECD检验的结果。
有关结果的详细设置，请参考表10-4。
表 10-2 说明
项目 说明
Inspection（检验） 显示检验可用的状态。
Not Ready（未就绪）
显示ECD检验的算法尚未设置。
存在ECD区域，但未执行检验。
Skip（跳过） 显示ECD区域设置为跳过。
表 10-3 状态说明
