II-
180
3D AOI Programming Manual
第 2 部分 检验数据
4.3.8 电路板高度禁区
当电路板上存在狭缝或透明区域时，可能无法正确测量电路板高度。
通过设置视野的Board Height Exclusion Area（电路板高度禁区），高度测量可以更精确。
第1步： 从FOV（视野）菜单中选择Edit FOV（编辑视野）组 > Board height exclusion area（电
路板高度禁区）。
图 4-26 电路板高度禁区
第2步： Edit Panel（编辑板）显示如下。
请参考表4-2进行设置。
图 4-27 添加电路板高度禁区
项目 说明
Add/Move/Resize
（添加/移动/调整尺寸）
选择好Add/Move/Resize（添加/移动/调整尺寸），点击电路板上任意一点，然后
拖动以显示粉色厚边框。将创建好的边框拖动至指定位置。拖动四个角点可更改尺
寸。
Add area（添加区域）
选择好Add area（添加区域），点击电路板上的任意一点，从原点位置绘制出一条
白色直线。再次点击可以绘制出90度直角线。
移动鼠标，画一条白色线，然后指定禁区，用白色线包围。再次点击原点完成区域
指定，随后系统会自动将Board Height Exclusion Area（电路板高度禁区）添加
至指定区域内。
Delete（删除）
点击现有的Board Height Exclusion Area（电路板高度禁区），然后选择
Delete（删除），再将选定的Board Height Exclusion Area（电路板高度禁区）
删除。
Delete All（全部删除） 将现有的Board Height Exclusion Areas（电路板高度禁区）全部删除。
表 4-2 说明
II-
181
3D AOI Programming Manual
第 2 部分 检验数据

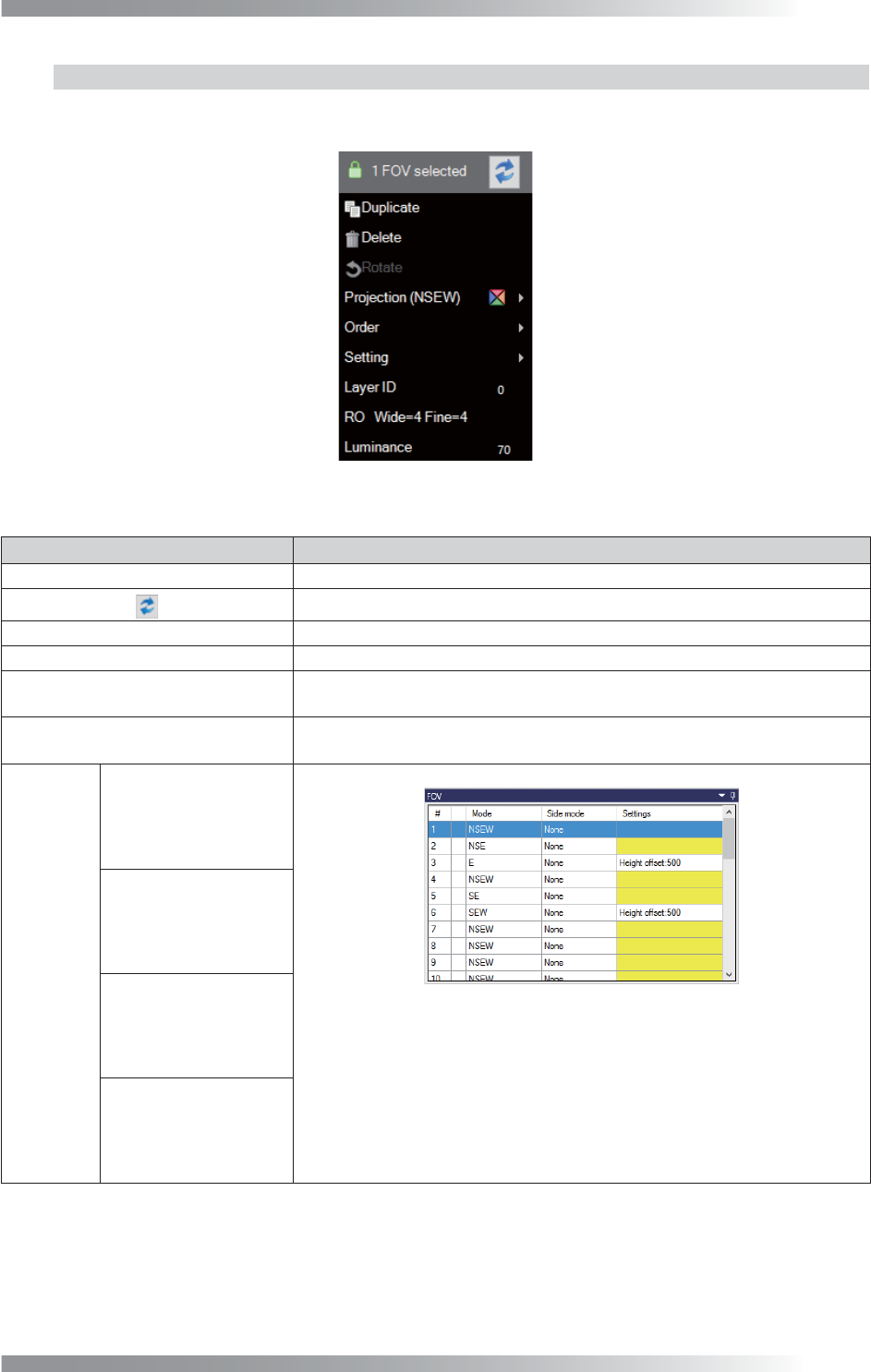

4.3.9 个性化视野设置
选择视野以显示如下Edit Panel（编辑板）。
使用Edit Panel（编辑板）设置个性化视野。
图 4-28 编辑板
项目 说明
n FOV selected（选定n视野） 显示当前选定的视野数量。
仅捕捉选定的视野图像。
Duplicate（复制） 复制选定的视野。
Delete（删除） 删除选定的视野。
Rotate（旋转）
将选定的视野旋转90度。
仅当分配多个视野时，可使用该菜单项。
Projection（投影）
设置投影仪装置以进行图像捕捉。
有关详情，请参考4.3.10 投影仪设置。
Order
（顺序）
To first
（置于第一位）
图 4-29 视野路径顺序
选择视野，使其以蓝色显示在右侧列表中的视野顺序列表内。
从最顶端开始顺序捕捉视野图像。
点击To first（置于第一位）可将选定的视野放置于列表顶端。
点击To Last（置于最末位）可将选定的视野放置于列表底端。
点击Reverse（反贴）将选定的视野顺序颠倒。
点击Optimize（优化）将选定的视野顺序优化。
只有当选定多个视野时，才可以使用Reverse（反贴）和Optimize（优化）。
To last
（置于最末位）
Reverse（反贴）
Optimize（优化）
II-
182
3D AOI Programming Manual
第 2 部分 检验数据
项目 说明
Setting
（设置）
Height offset（0）
（高度补偿（0））
只有Saki工程师才能修改此项。不要随意修改此设置。
Board area setting
（电路板区域设置）
Board color setting
（电路板颜色设置）
设置视野电路板高度补偿。
有关详情，请参考4.3.12 电路板高度补偿设置。
Board color setting
（Adaptive）
（电路板颜色设置
（自适应））
每次扫描时从指定区域提取电路板颜色。
如果同一生产线有不同的电路板生产商，就有必要对不同颜色的电路板进
行检测，这种情况下使用该功能。
有关详情，请参考5.4.2 电路板颜色提取设置。
FOV type
（视野型）
只有Saki工程师才能修改此项。不要随意修改此设置。
Distortion
Measurement Setting
（板弯补偿设置）
LayerID（层ID）
设置层编号。
有关层的详细信息，请参考6 创建大型电路板的检验数据。
RO
设置RO编号。
宽是带宽条纹的图像数量，细是细条纹的图像数量。
减少条纹图像的数量会提高扫描速度，但图像容易受噪点影响。
Luminance（辉度）
设置图像捕捉的辉度。
有关详情，请参考4.3.11 辉度选择。
表 4-3 说明

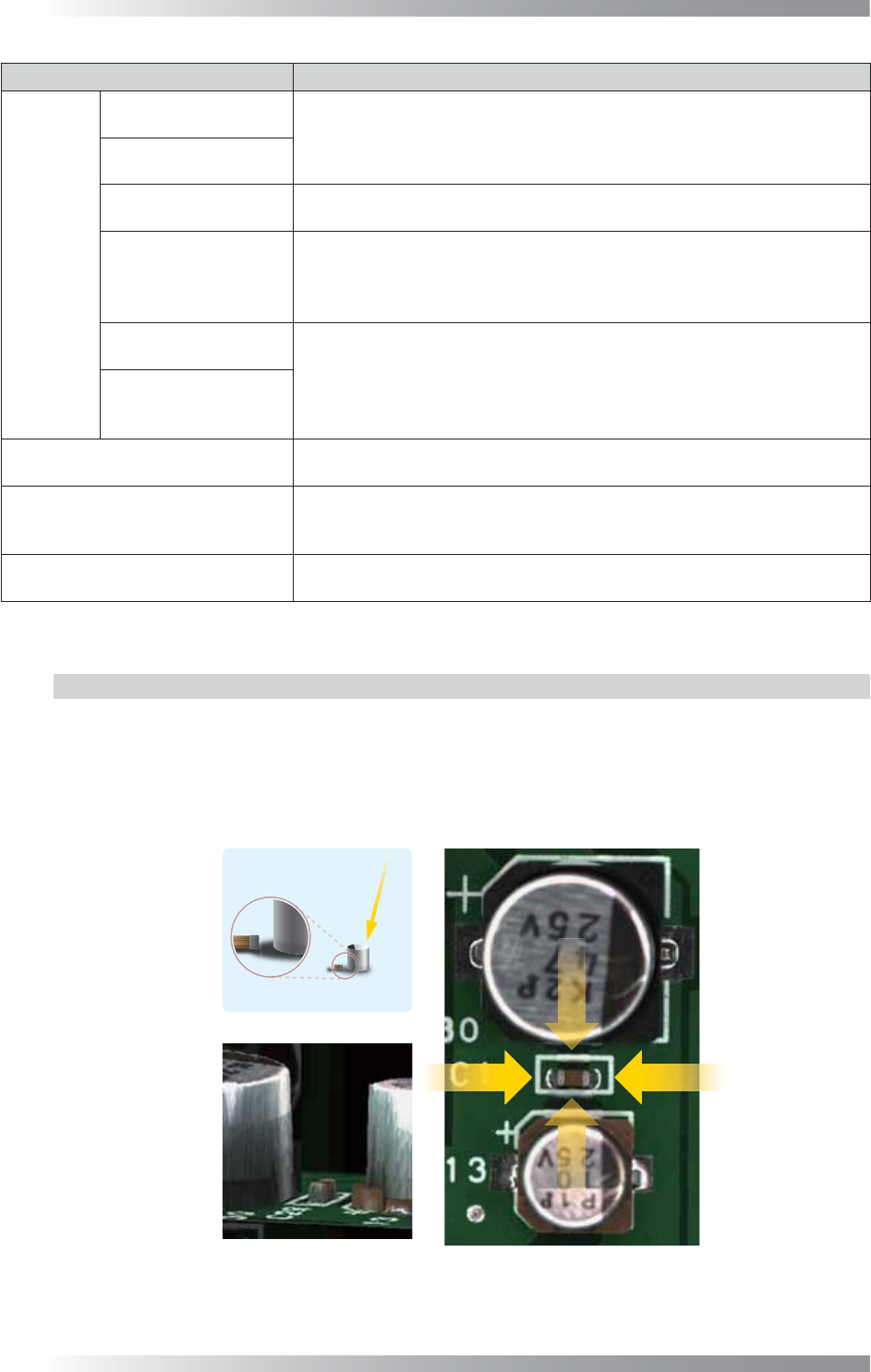

4.3.10 投影仪设置
为测量高度，本机器安装了4台投影仪。
本机器通过从规定的方向投射色条信号图准确地测量高度。
但是，如果有一个较高的元件紧挨着被测量的元件或在一个狭小的空间里有许多元件时，测量也会
失败。
在这种情况下，修改投影仪的设置。从没有受阴影影响的方向投射色条信号图，测量会更加准确。
࣫
फ
ϰ㽓
' ೒ '೒
䰈ᕅ
图 4-30 投影仪设置概览
