II-
48
3D AOI Programming Manual
第 2 部分 检验数据

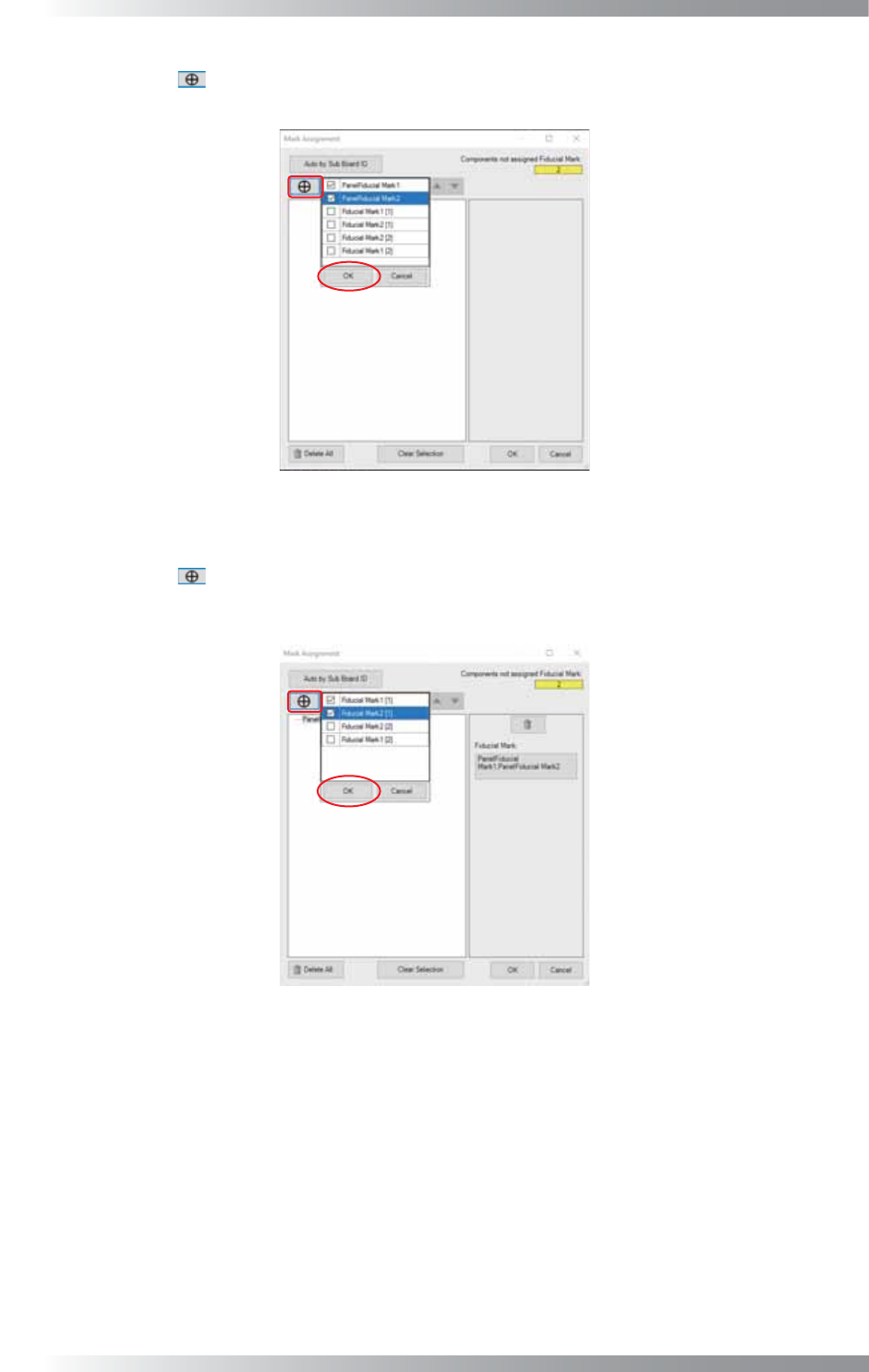

第2步： 点击 （添加基准标定点），勾选面板基准标定点，然后 点击OK（好）。
虽然坏板基准点选择对话框会自动出现，但是可以点击Cancel（取消）。
图 1-92 手动分配基准点 3
第3步： 手动分配子板1的基准标定点。
点击 （添加基准标定点），然后勾选子板1的基准标定点。
点击OK（好）。
图 1-93 手动分配基准点 4
II-
49
3D AOI Programming Manual
第 2 部分 检验数据

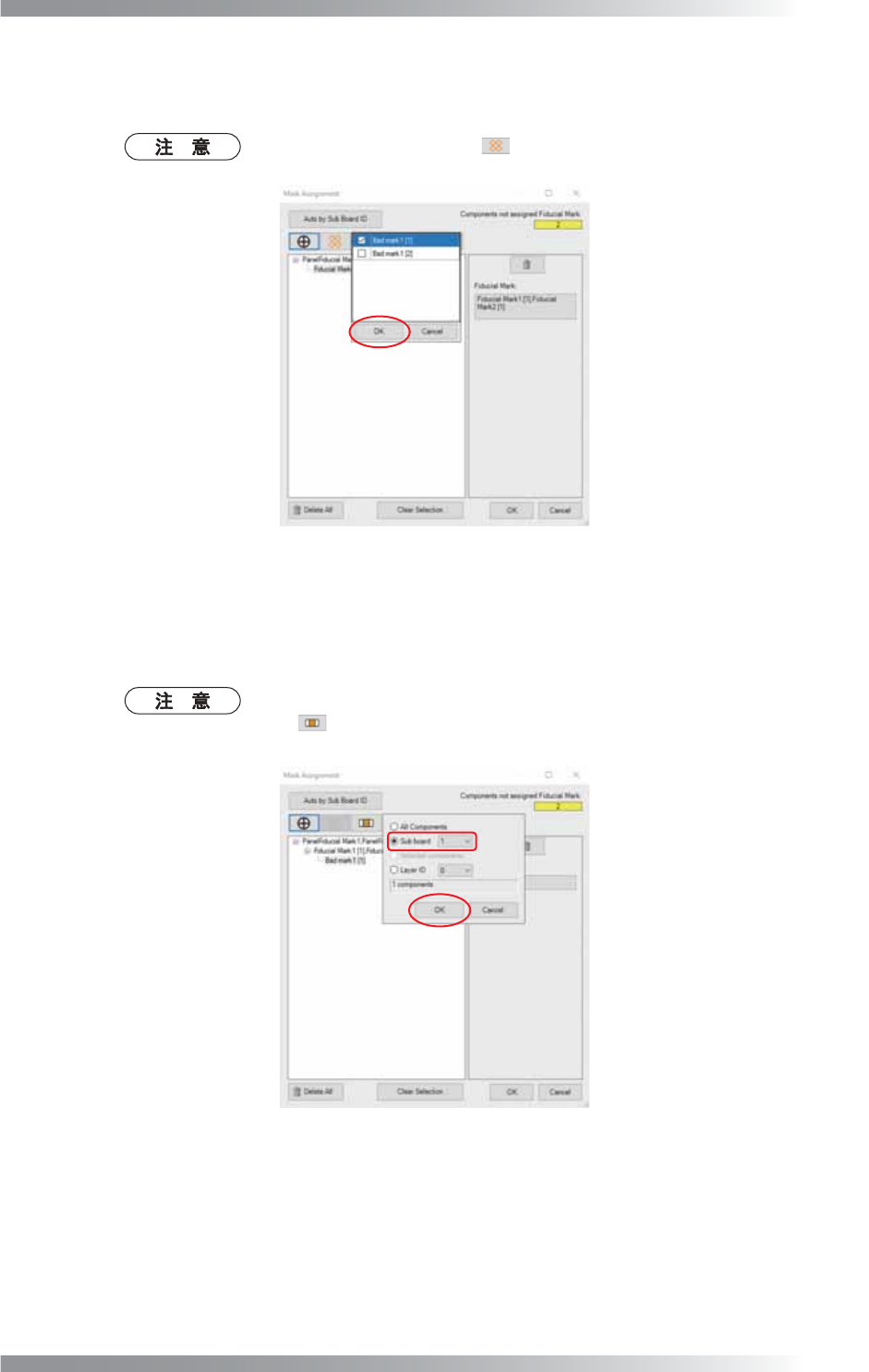

第4步： 出现坏板基准点选择对话框。
勾选子板1的坏板基准点，然后点击OK（好）。
手动放置坏板基准点时，点击 （添加坏板基准点）。
图 1-94 手动分配基准点 5
第5步： 显示以下对话框。
勾选Sub board（子板），然后设置为1。
所有设置完成后，点击OK（好）。
手动将元件设置到子板时，
点击
（添加元件）。
图 1-95 手动分配基准点 6
II-
50
3D AOI Programming Manual
第 2 部分 检验数据

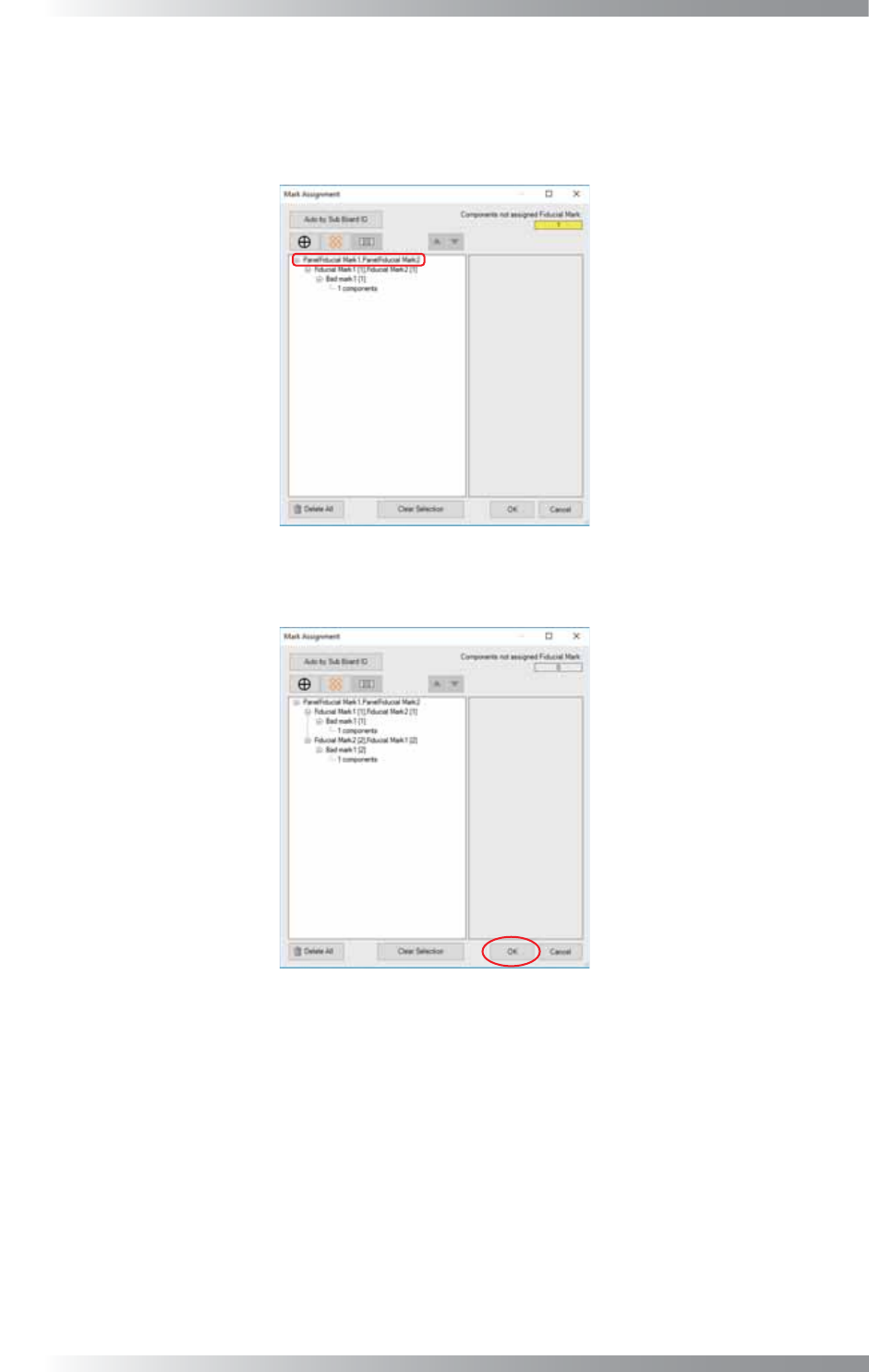

第6步： 手动分配子板2的各个基准点。
在基准标定点的列表上层选择PanelFiducial Mark1（面板基准标定点1）、PanelFiducial
Mark2（面板基准标定点2）。
参考第2步到第5步，分配子板2的基准点。
图 1-96 手动分配基准点 7
第7步： 完成子板2的基准点分配后，点击OK（好）关闭基准点分配对话框。
图 1-97 手动分配基准点 8
