3D AOI Programming Manual
第 3 部分 检验算法
III-
88
项目 说明
Enable similar characters
（启用类似字符）
当算法误识别类似字符时，如1（壹）和I，或者0（零）和O，使用该项目。启用
功能时，无论识别到什么字符，检验结果均为OK。
设置类似字符，点击
显示如下所示的对话框。
图 3-32 类似字符设置
将带有括号的类似字符输入到文本框中，然后按
。
例如，记入0和o，输入（oO）。
删除注册的类似字符，点击回收站按钮 （
）。
Use regular expressions
（使用正则表达式）
如果勾选，正则表达式可以用于识别。
例如，当 123[0-9] 被输入到Match what（匹配对象）时，无论从1230到
1239哪个数字被识别，检查结果变成OK。
表 3-13 说明
第7步： 样本值变成NG时设置NG Type（NG类型）。
第8步： 点击 图标，并检查检验是否顺利完成。
图 3-33 确认结果
3D AOI Programming Manual
第 3 部分 检验算法
III-
89
3.6 1D Code（1D条形码）
3.6.1 检验概述
1D Code（1D条形码）是识别1D条形码的算法。
该算法注册合格电路板的条形码并与已捕捉电路板的条形码进行比较。
1D Code（1D条形码）适用于带有条形码的电路板的可追溯性。
3.6.2 参数设置

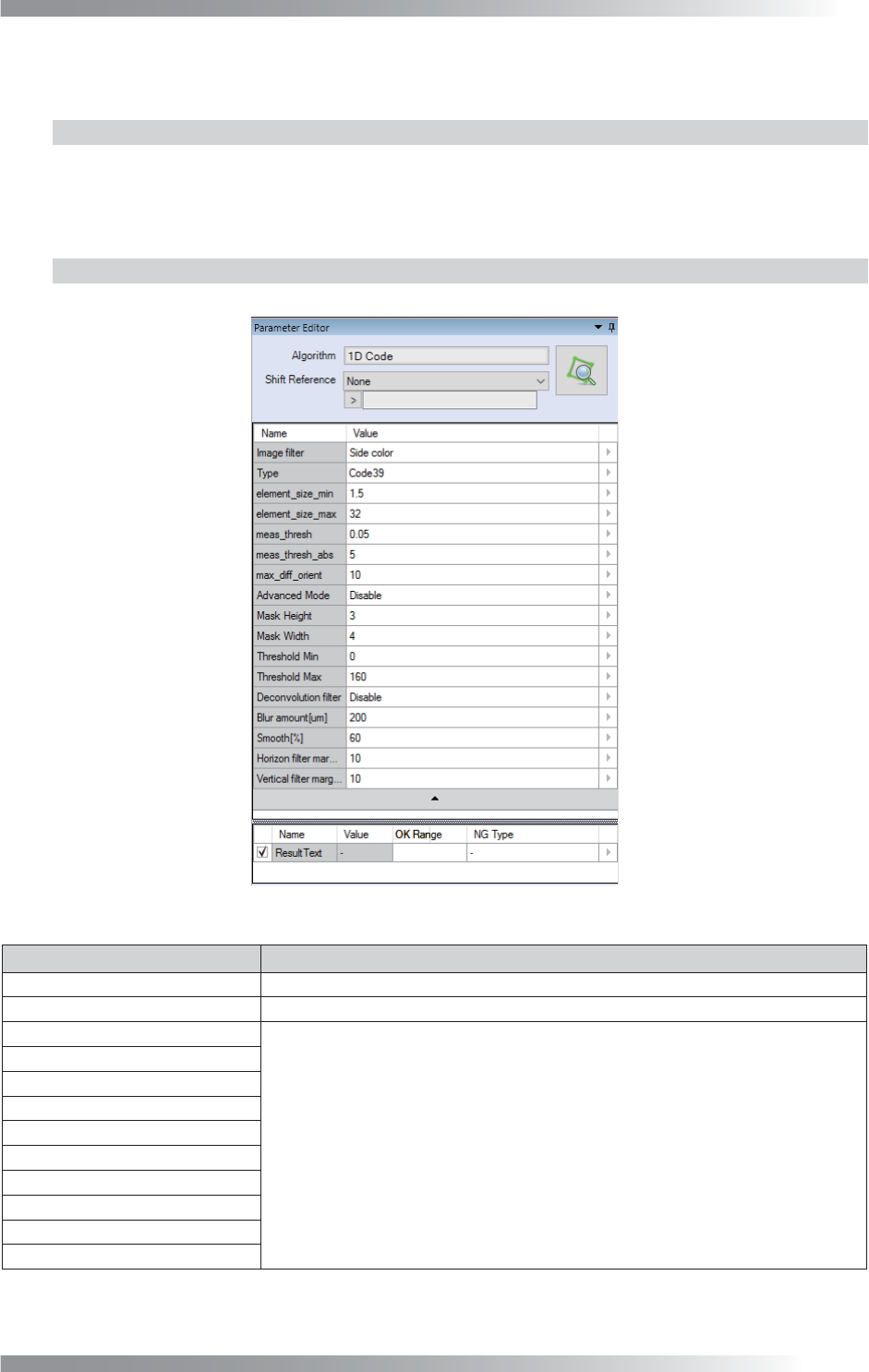

图 3-34 对话框 （Version 2.0.0.0）
参数 说明
Image filter（图像过滤器） 选择一种能清晰显示条形码的灯。
Type（类型） 选择要识别的条形码类型。
element_size_min
只有Saki工程师才能修改此项。不要随意修改此设置。
element_size_max
meas_thresh
meas_thresh_abs
max_diff_orient
Advanced Mode（高级模式）
Mask Height（屏蔽高度）
Mask Width（屏蔽宽度）
Threshold Min（最小阈值）
Threshold Max（最大阈值）
3D AOI Programming Manual
第 3 部分 检验算法
III-
90
参数 说明
Deconvolution filter
（过滤器）
使用过滤器进行检验。
用粉色虚线内的图像执行检验。
Blur amount[μm]
（模糊量[μm]）
规定过滤器的模糊量。
Smooth[%]（平滑[%]） 规定移除过滤器产生的噪点的参数。
Horizon filter margin[%]
（水平过滤器边缘[%]）
规定使用过滤器时检验区域的水平边缘。此边缘显示为粉色虚线。
Vertical filter margin[%]
（垂直过滤器边缘[%]）
规定使用过滤器时检验区域的垂直边缘。
此边缘显示为粉色虚线。
表 3-14 参数
参数 说明
Result Text（结果文本） 显示字符识别和注册的结果。
表 3-15 良品范围设置
3.6.3 设置步骤
第1步： 从Algorithm（算法）下拉列表中选择1D Code（1D条形码）。
如需通过其他算法使用相同的偏移信息，请在Shift Reference（偏移参考）的下拉
菜单中选择Body Shift（本体偏移）。
第2步： 从Image filter（图像过滤器）下拉列表中选择可以使条形码能够清晰显示的灯光。
第3步： 从Type（类型）下拉菜单中选择要识别的条形码类型。
第4步： 将检测窗口尺寸调整至包围条形码位置，然后用鼠标将位于检测窗口边上的黄点移到条形
码的底端。

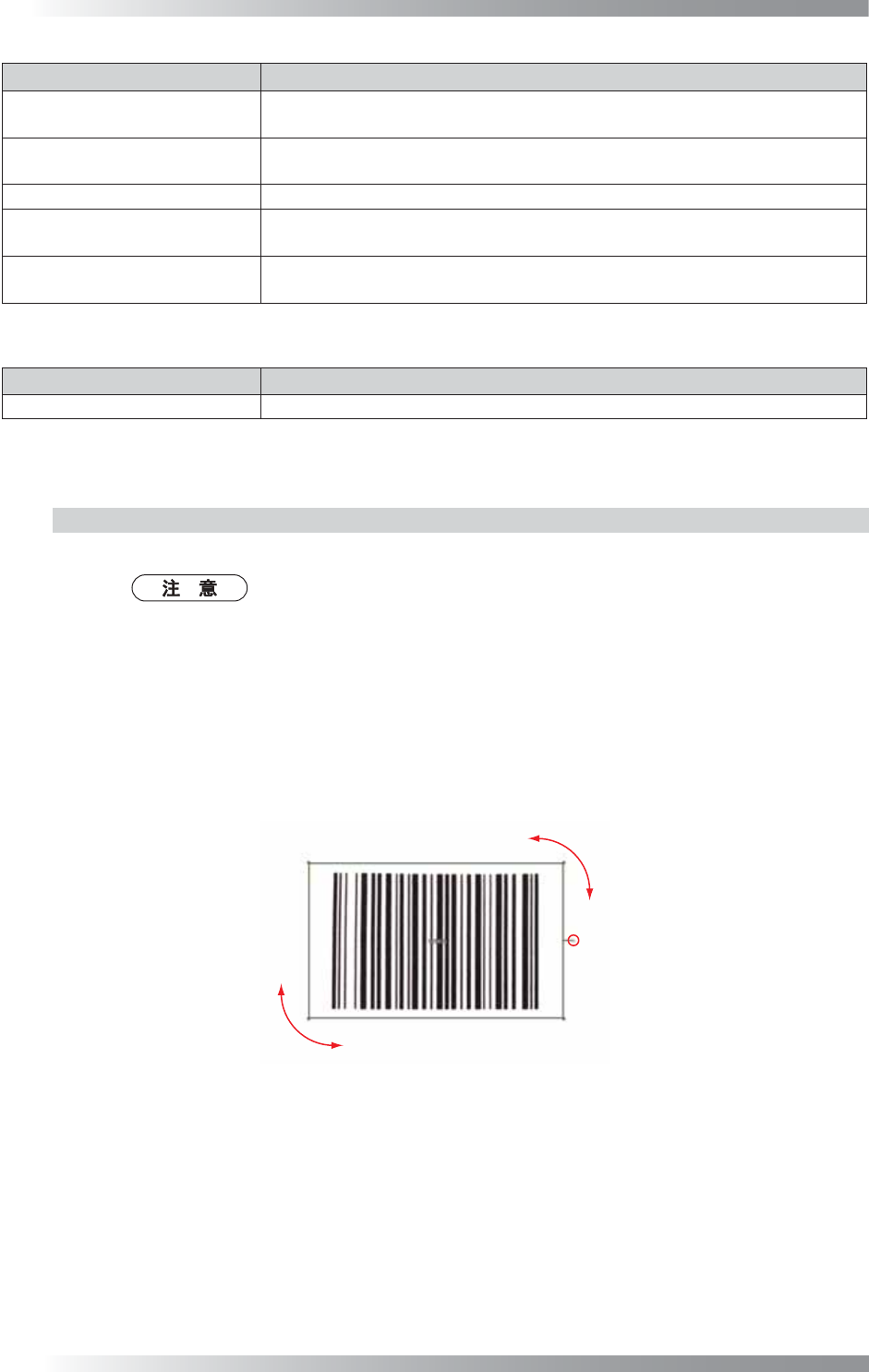

图 3-35 调整检测窗口角度
第5步： 参考3.5.3 设置步骤的第5步至第8步，完成其余设置并执行检验。
