3D AOI Programming Manual
第 3 部分 检验算法
III-
19

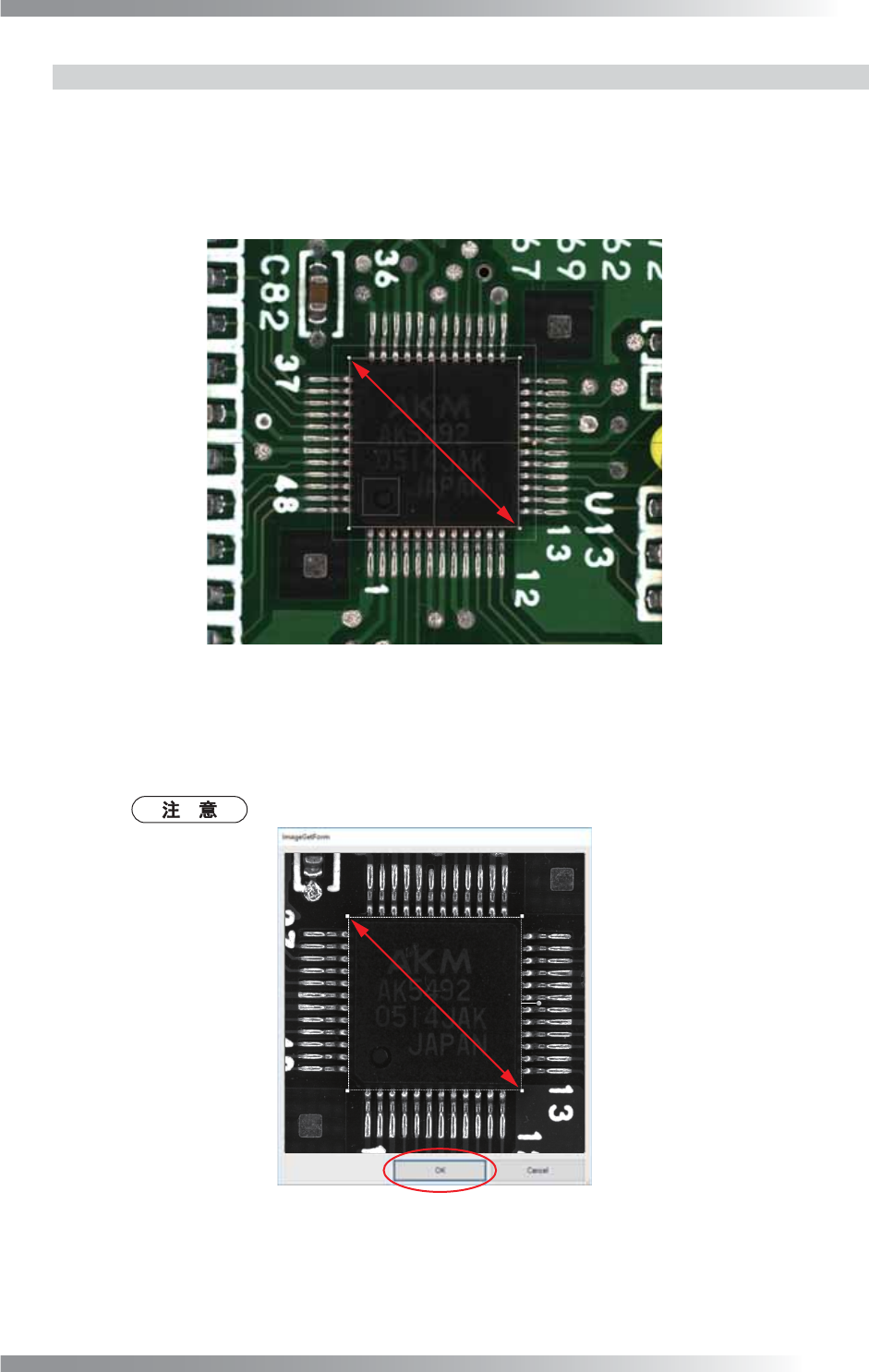

1.5.3 设置步骤
第1步： 从Algorithm（算法）下拉列表中选择Combined matching（双重比对）。
第2步： 从Image（图像）下拉列表中选择可以使目标元件能够清晰显示的灯光。
第3步： 将检测窗口调整至包围该元件。
图 1-19 调整检测窗口
第4步： 点击Parameter Editor（参数编辑器）下方的Train（教示）。
第5步： 指定获取图像的区域并点击OK（好）。
拖动位于窗口右侧的圆形标记可以改变窗口角度。
图 1-20 获取模板图像 1
3D AOI Programming Manual
第 3 部分 检验算法
III-
20
第6步： 获取的图像显示在Parameter Editor（参数编辑器）下方的Template（模板）里。
图 1-21 获取模板图像 2
第7步： 若要与其他检测窗口共享使用该算法检测的Shift（偏移）信息，请选中Parameter
Editor（参数编辑器）上的Shift（偏移），然后左键点击弹出菜单中的Body Shift（本体
偏移）。随后，参考第2部分 1.10.7 调整应用偏移信息的检测窗口调整检测窗口。
第8步： 如果样本值被判为NG时，指定样本值的OK Range（良品范围）并设置NG Type（NG类型）。
如果未执行该检查操作，请取消选中该项目。
第9步： 点击 图标，并检查检验是否顺利完成。
图 1-22 确认结果
3D AOI Programming Manual
第 3 部分 检验算法
III-
21
1.6 Rect Align（长方形位置）
1.6.1 检验概述
Rect Align（长方形位置）是从检测窗口检测长方形元件的算法。
该算法也可以计算实装角度、尺寸及已检测元件和检测窗口中心之间的距离。
Rect Align（长方形位置）适用于纠正偏差。
1.6.2 参数设置
图 1-23 对话框 （Version 1.4.0.0）
