II- 242 3D AOI Programming Manual 第 2 部分 检验数据 9.2.3 数据库ID重新分配元件的设置 该设置可将任何数据库ID设置到元件上。 通过这一设置，可将多个检验库应用到一个元件。 数据库ID重新分配元件以蓝色显示在Exchange LinkID List（交换数据库列表）选项卡和Board Viewer（电路板观察器）。 第1步： 加载选择性检查设置，然后选择Exchange LinkID Lis…
II-
241
3D AOI Programming Manual
第 2 部分 检验数据

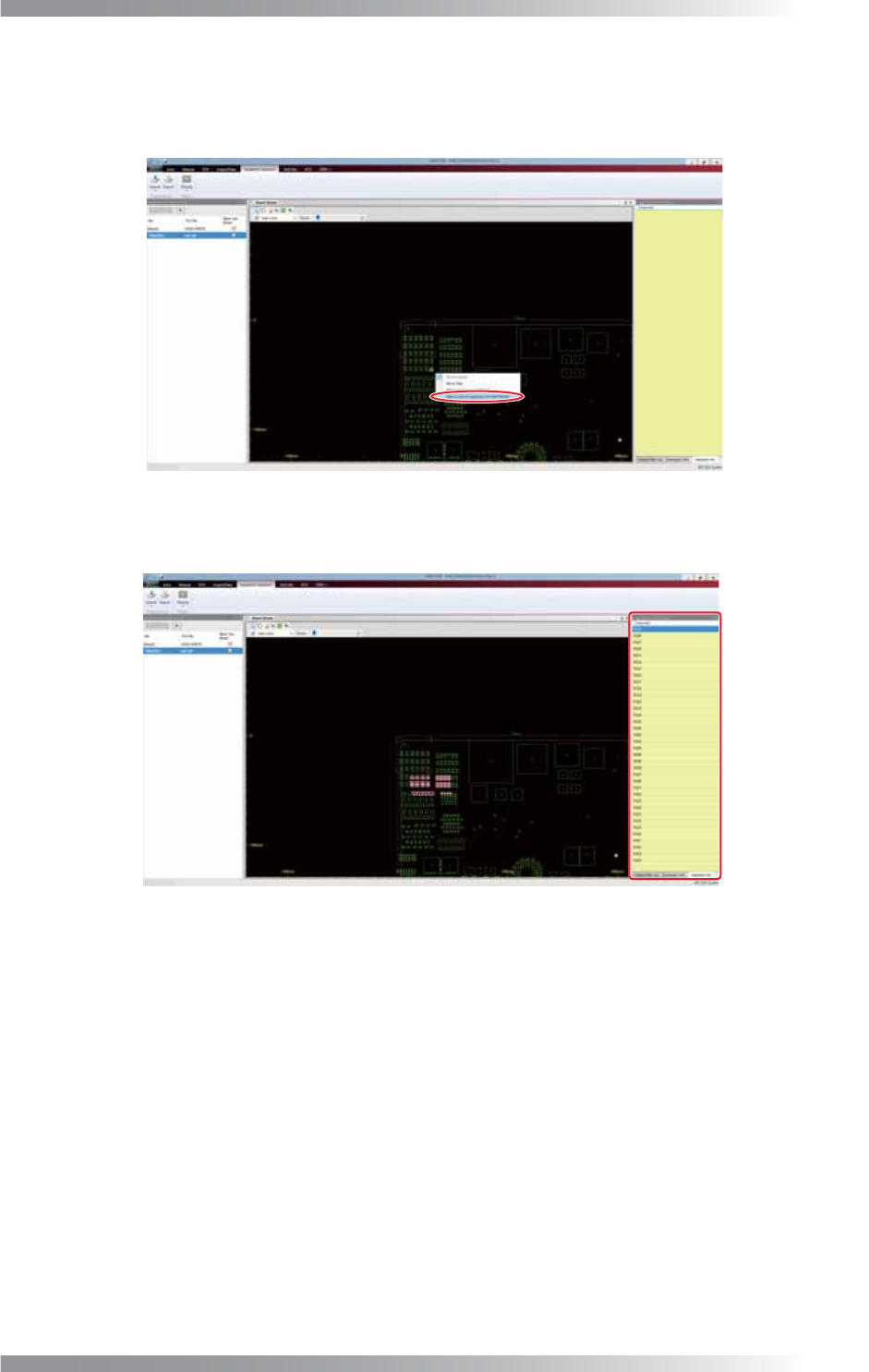

第2步： 选择元件,在Board Viewer（电路板观察器）中设置为未放置元件。
显示弹出菜单，然后选择Add to List of Inspection for Not Placed（添加到未放置检
验列表）。
图 9-9 未放置元件的设置 2
第3步： 确认元件是否添加到 Inspection for Not Placed（未放置检验）选项卡。
图 9-10 未放置元件的设置 3
II-
242
3D AOI Programming Manual
第 2 部分 检验数据
9.2.3 数据库ID重新分配元件的设置
该设置可将任何数据库ID设置到元件上。
通过这一设置，可将多个检验库应用到一个元件。
数据库ID重新分配元件以蓝色显示在Exchange LinkID List（交换数据库列表）选项卡和Board
Viewer（电路板观察器）。

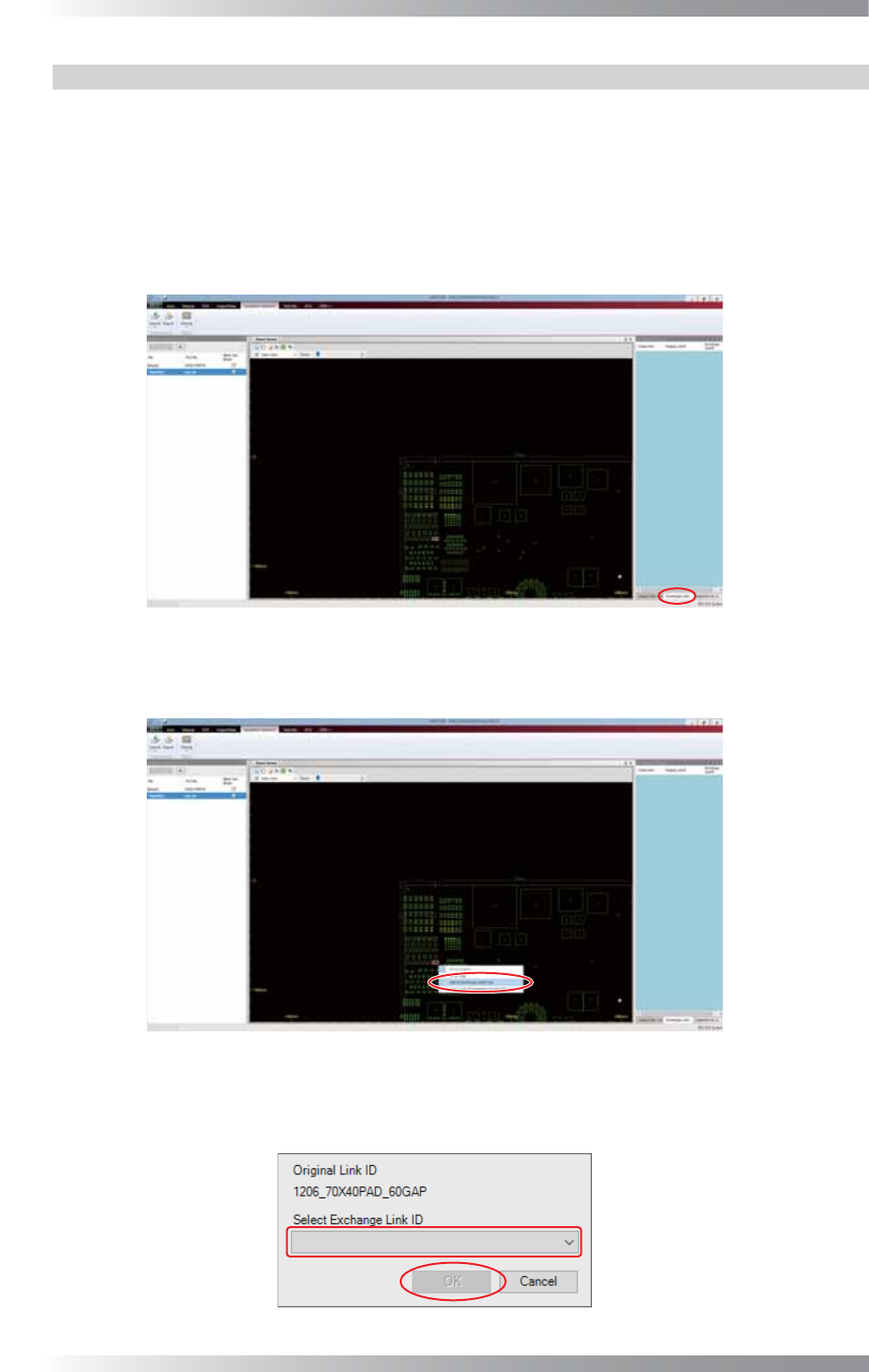

第1步： 加载选择性检查设置，然后选择Exchange LinkID List（交换数据库列表）选项卡。
显示要重新分配数据库ID的所有元件的列表。
图 9-11 数据库ID重新分配设置 1
第2步： 在Board Viewer（电路板观察器）中选择要重新分配数据库ID的元件。
显示弹出菜单，然后选择Add to Exchange LinkID List（添加到交换数据库列表）。
图 9-12 数据库ID重新分配设置 2
第3步： 显示以下对话框。
在下拉菜单中选择要重新分配的数据库ID，然后点击OK（好）。
图 9-13 数据库ID重新分配设置 3
II-
243
3D AOI Programming Manual
第 2 部分 检验数据
第4步： 确认元件是否添加至Exchange LinkID List（交换数据库列表）选项卡。
图 9-14 数据库ID重新分配设置 4
9.2.4 视野文件的分配
可从现有视野文件列表中，为每次选择性检查合适的视野设置。
加载选择性检查设置文件时，分配的视野文件也一起加载。

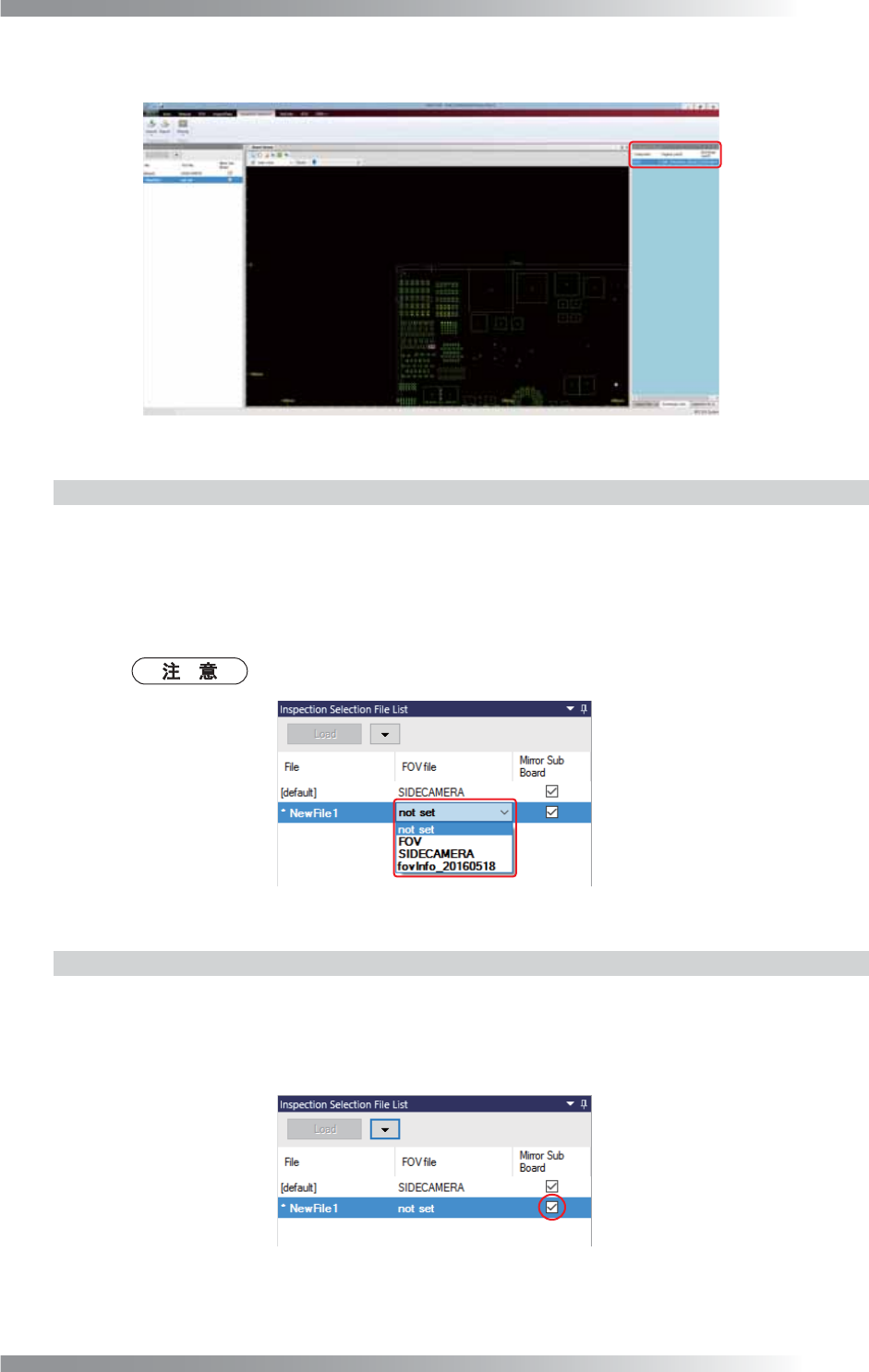

第1步： 加载选择性检查文件，点击Inspection Selection File List（选择性检查文件列表）的
FOV file（视野文件）一栏。
当视野文件栏的设置为not set（不设置）时使用默认视野 。
图 9-15 视野文件的分配
9.2.5 子板镜像
将选择性检查设置从一个子板镜像到另一个子板。
此功能默认为启用。
不使用该功能时去掉勾选Mirror Sub Board（镜像子板）。
图 9-16 子板镜像
