1.8 关闭编辑形状界面
下面对如何关闭形状编辑界面进行说明。关闭编辑形状界面后，可以进入编辑检查参数界面或返回主界面。
可以从主界面打开编辑检查参数界面。
第1步： 如需进行Edit recipe screen（编辑检查参数界面），则从 Edit Shape（编辑形状）选项卡中选
择Exit（退出）组 > Proceed to Edit Recipe（进行检查参数编辑）。
如需返回至InspectData（检验数据）选项卡，则在Edit Shape（编辑形状）选项卡中选择Exit
（退出）组 > Exit（退出）。
图 1-166 关闭编辑形状界面 1

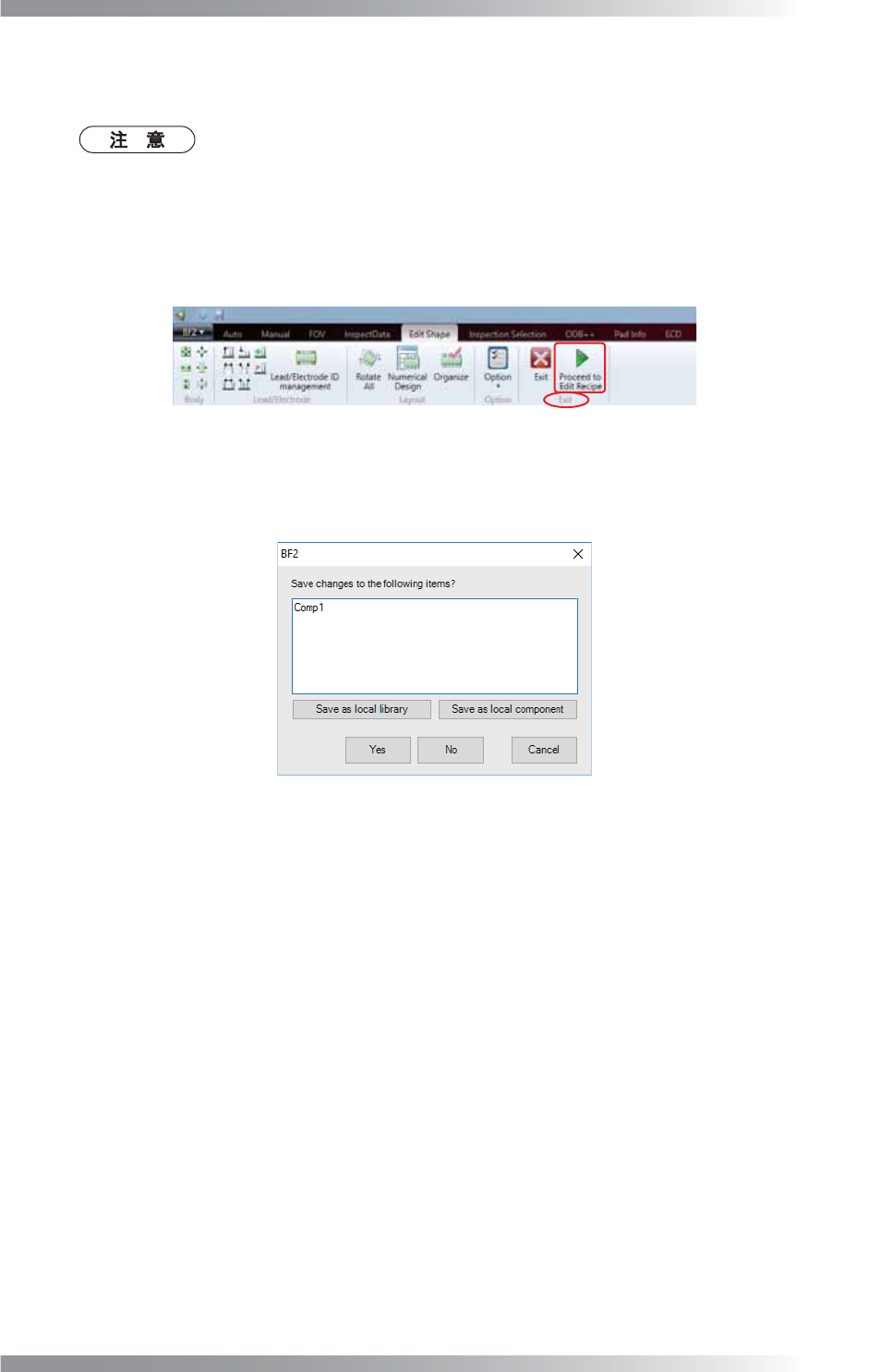

第2步： 显示以下对话框。选择项目。
图 1-167 关闭编辑形状界面 2
Save as local library 仅将变更保存在已打开的检验数据而非库中。
（保存至本地检验库） 此时，变更不会应用于同一组中的其他检验数据。
Save as local library（保存至本地检验库）目标为当前打开的检验数
据，更改应用至其他使用相同形状和检查参数的检测窗口。
Save as local component 将更改仅保存在已打开的检验数据而非库中。
（保存至本地元件） 此时，变更不会应用于同一组中的其他检验数据。
Save as local component（保存至本地元件）仅将变更应用至当前保存的
检测窗口。
Yes（是） 将变更输入库内。
将变更输入库内后，变更将应用于同一组中其他检验数据。
No（否） 放弃所有变更。
Cancel（取消） 返回shape editing（形状编辑）。
II-
86
3D AOI Programming Manual
第 2 部分 检验数据
1.9 分配检查参数
1.9.1 检查参数的概述
Recipe（检查参数）是每个Shape（形状）的检验设置。
在检查参数界面里，每个元素都设置一个检测窗口，以及每个检测窗口都分配一个算法。窗口大小
可以调整。
Ỷ⎁ネਙ$
Ỷ⎁ネਙ'
Ỷ⎁ネਙ%
Ỷ⎁ネਙ&
5HFLSHỶḛ৸ᮦ6KDSHᖘ⣬
图 1-168 检查参数的概述

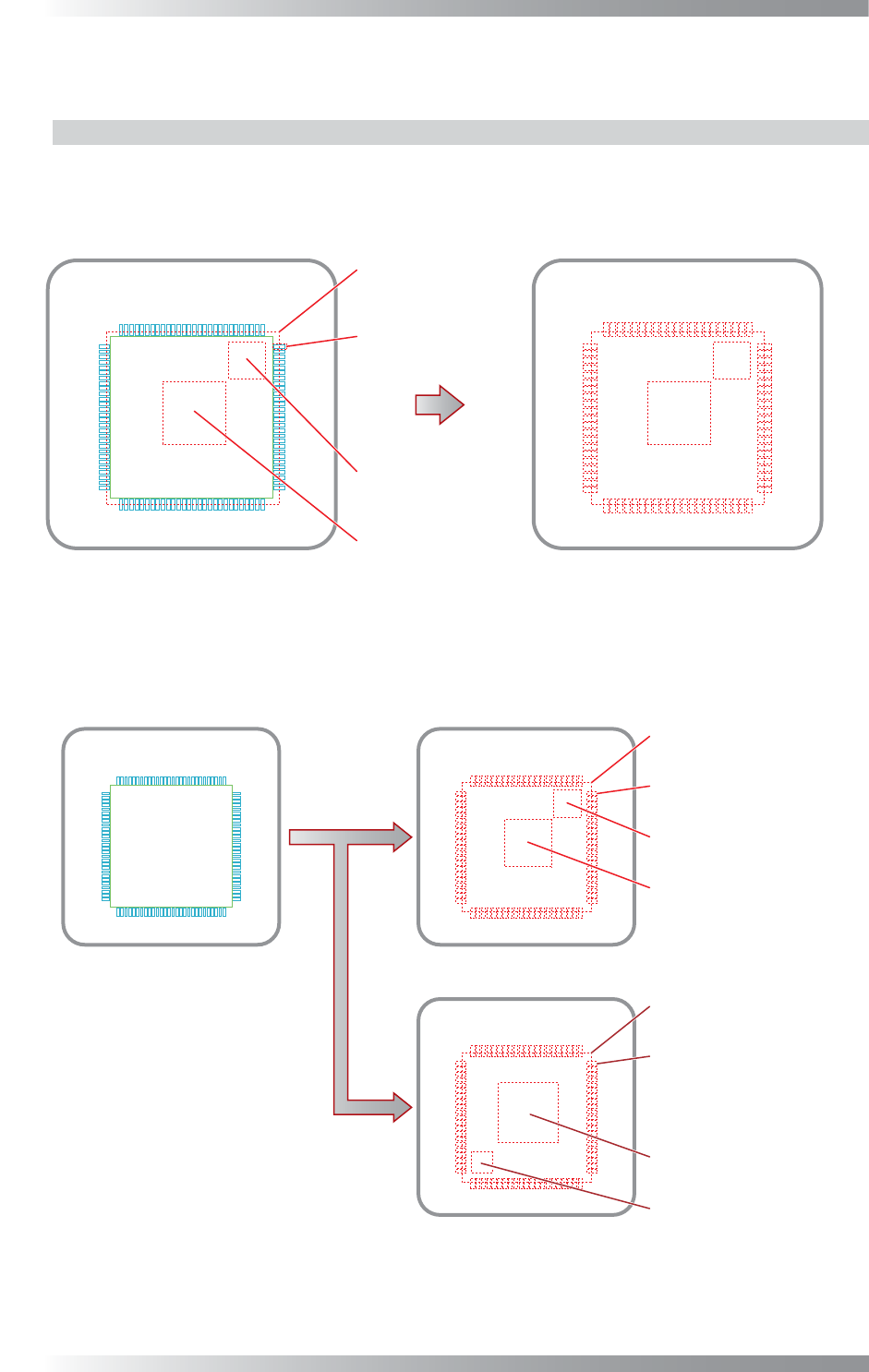

一个Recipe（检查参数）可以只分配给一个Shape（形状），但多个Recipes（检查参数）也可以分
配给同一个Shape（形状）。例如，如果有两个相同形状、尺寸但颜色不同的元件，则可为这两个元
件分配相同的Shape（形状）和不同的Recipes（检查参数）。
Ỷ⎁ネਙ$
Ỷ⎁ネਙ'
Ỷ⎁ネਙ%
Ỷ⎁ネਙ&
Ỷ⎁ネਙ$
Ỷ⎁ネਙ)
Ỷ⎁ネਙ%
Ỷ⎁ネਙ(
5HFLSH$Ỷḛ৸ᮦ$
5HFLSH%Ỷḛ৸ᮦ%
6KDSHᖘ⣬
图 1-169 形状和检查参数之间的关系
II-
87
3D AOI Programming Manual
第 2 部分 检验数据
1.9.2 窗口详细信息

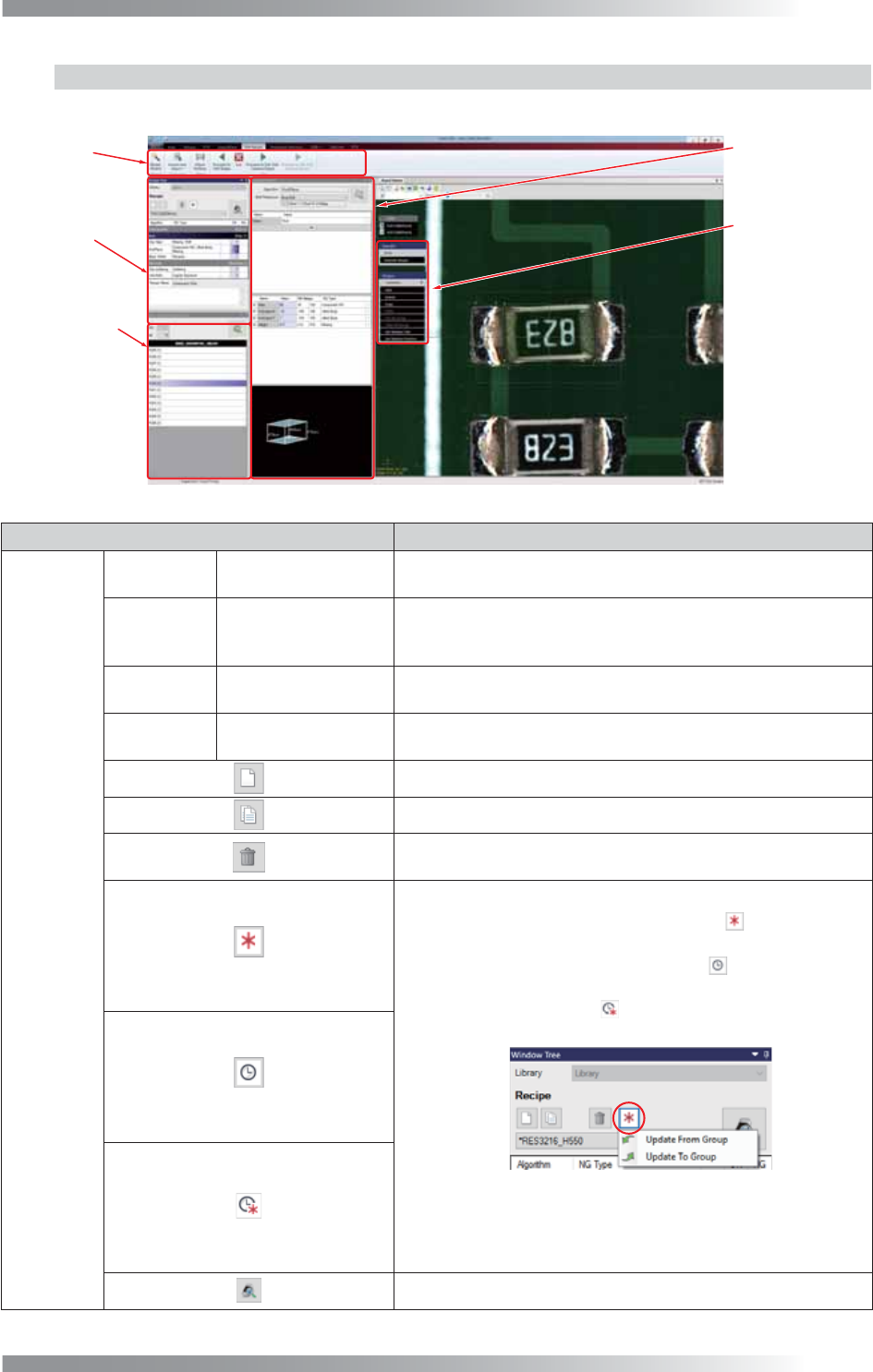

下面对编辑检查参数界面进行说明和描述。
5LEERQ
ࣕ㜳॰
(GLW3DQHO
㕌䗇ᶵ
:LQGRZ7UHH
ネਙṇ
3DUDPHWHU
(GLWRU
৸ᮦ㕌䗇ಞ
6DPH5HFLSH
&RPSRQHQW/LVW
ੂỶ⎁ᓉ
ݹԬࡍ㺞
图 1-170 窗口详细信息
项目 说明
Ribbon
（功能区）
Wizard
（向导）
Recipe Wizard
（检查参数向导）
根据向导进行检验设置。有关详情，请参考1.9.5 用元素向
导设置检测窗口。
Expansion
（扩展）
Import and Export
（导入和导出）
将一个检查参数导入检测窗口，或将当前选择的检测窗口导
出至另一个检查参数。有关详细信息，请参考1.9.7 导入和
导出检测窗口。
Adjust
（调整）
Adjust Position
（调整位置）
调整采用移位标准的检测窗口位置。有关详情，请参考1.10
调整检查参数。
Exit（退出） Exit（退出）
完成形状编辑后，返回InspectData（检验数据）选项卡。
有关详细信息，请参考1.11 退出调整检查参数。
创建新的检查参数。
复制当前分配的检查参数。
删除检查参数。
当前分配的检查参数无法删除。
退出时，点击Save as local library（保存至本地检验库），
保存变更至打开的检验数据，而非检验库，
显示在Window
Tree（窗口树）的上方。
如果打开的检验数据和检验库信息不同，
显示在Window
Tree（窗口树）的上方。
如果两个条件都符合，则
显示在Window Tree（窗口树）的
上方，然后点击这个图标，出现以下对话框。
图 1-171 退出编辑
点击Update from Library（从库中更新），则用检验库的内容
覆盖当前打开的检验数据的更改。
点击Update to Library（更新至库）将变更输入库内。
检验Recipe（检查参数）中的所有检测窗口。
