3D AOI Programming Manual
第 4 部分 其他功能
IV-
31

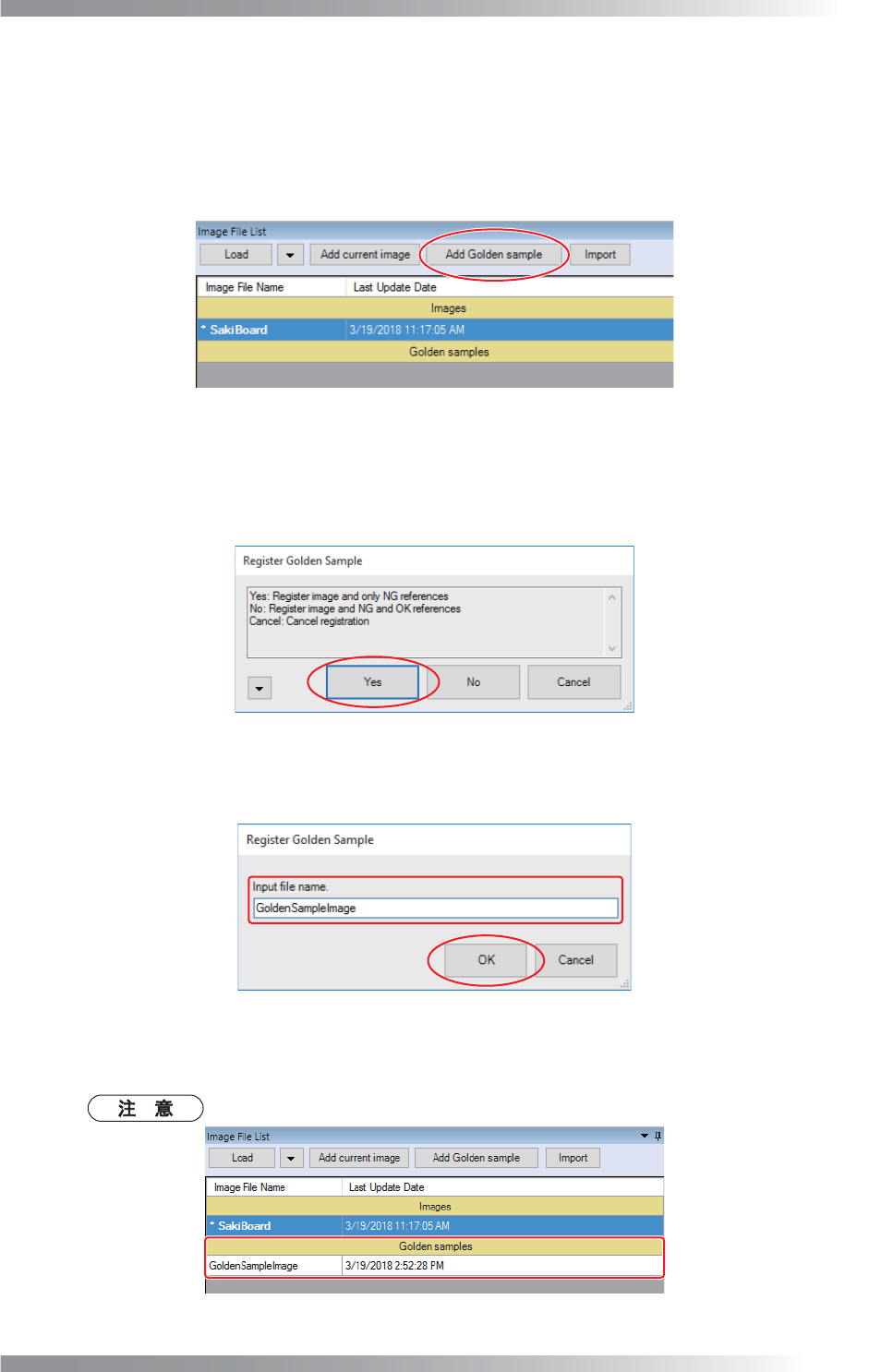

7.2 样本图像和检验结果的注册
第1步： 扫描黄金样本或白银样本。
第2步： 从InspectData（检验数据）选项卡中选择Image File List（图像文件列表） > Add Golden
sample（添加黄金样本）。
图 7-4 样本图像和检验结果的注册 1
第3步： 显示以下对话框。
Yes（是） 注册图像和NG检验结果。
No（否） 注册图像以及NG和OK检验结果。
Cancel（取消） 取消注册。
图 7-5 样本图像和检验结果的注册 2
第4步： 点击第3步的Yes（是）或No（否），显示下方的对话框。
输入样本的文件名，然后点击OK（好）。
图 7-6 样本图像和检验结果的注册 3
第5步： 检验自动开始。
检验完成后，已注册的文件名显示在Golden samples（黄金样本）列表上。
可以注册多个样本。
图 7-7 样本图像和检验结果的注册 4
3D AOI Programming Manual
第 4 部分 其他功能
IV-
32
7.3 检验结果的对比
在自动模式开启时，会自动加载样本图像并使用当前检验数据执行检验。当几个样本被注册时，检验将连
续执行。
检验完成后，显示比较已注册的检查结果和最新检验的检验结果的图像。
7.3.1 当验证结果为OK时
显示以下对话框。
当再检验的检验结果和注册时的匹配时，显示VALIDATION RESULT : PASS（验证结果：通过）。
点击Continue（继续），开启自动模式。
点击Cancel（取消），取消自动模式。
图 7-8 检验结果的对比 1
3D AOI Programming Manual
第 4 部分 其他功能
IV-
33
7.3.2 当验证结果为NG时
当具有Administrator（管理员）权限的账户开启自动模式时，显示以下对话框。
当再检验的检验结果和注册时不匹配时，显示VALIDATION RESULT : FAIL（验证结果：不通过）。
可在验证结果的最后显示7.1 黄金样本功能设置的第4步设置的消息。
点击Continue（继续），开启自动模式。
点击Cancel（取消），取消自动模式。
图 7-9 检验结果的对比 2
