3D AOI Programming Manual 第 3 部分 检验算法 III- 116 参数 说明 Rotation Range （旋转角度范围） 规定了角度偏差的可接受范围。 如果设置为1，则只能检测到倾斜1度或小于1度的图像。 Train（教示） 将一图像放到检测窗口里作为模板图像。 注册少锡图像。 Template（模板） 显示模板图像。 表 4-14 模型设置 参数 说明 Height Variance （高度差异） 规定…
3D AOI Programming Manual
第 3 部分 检验算法
III-
115
参数 说明
Pad area Flatness [%]
（焊盘区域平面 [%]）
与图4-23检验流程图的Checking a brightness of a pad（检查焊
盘亮度）一起使用。
显示在引脚尖端的焊锡区域中识别为平面区域的区域百分比。
如果平面区域的百分比等于或大于该值，则进行图4-23检验流程图
的Checking a height of a fillet（检查少锡的高度）。
如果平面区域的百分比小于该值，则进行图4-23检验流程图的
Checking a spot（检查焊点）。
Pad area flat length [%]
（焊盘区域平面长度 [%]）
显示引脚尖端焊锡中平面区域的引脚宽度的长度。
表 4-12 良品范围设置
参数 说明
Search
（搜索）
BlackWhite（黑白）
根据高度信息和亮度值搜索引脚尖端。
当引脚尖端和焊锡区域的高度明显不同时，请使用此搜索功能。
LWedge（L楔形）
根据亮度值搜索引脚尖端。
当引脚尖端和焊锡区域的高度差不明显时，请使用此搜索功能。
Off（关闭） 窗口的尖端位置为引脚尖端。
Search Image（搜索图像）
选择用于搜索引脚尖端的灯光。
默认为ScriptLeadTip（脚本引脚尖端）。此为用于搜索引脚尖端的灯光。
点击Set default Image（设置默认图像），规定脚本引脚尖端。
Set default Image（设置默认图像）
Tip Brightness（引脚尖端亮度）
可在BlackWhite（黑白）中设置。
指定认为是引脚尖端的亮度值的下限。
如果亮度超过该值，则识别为引脚。
Tip Height [μm]
（引脚尖端高度 [μm]）
可在BlackWhite（黑白）中设置。
指定认为是引脚尖端高度的下限。
如果高度超过该值，则识别为引脚。
Tip Length Tolerance [%]
（引脚尖端长度公差 [%]）
定义认为是引脚尖端的部分的长度。
指定检测窗口宽度的百分比。
Tip Width Tolerance [%]
（引脚尖端宽度公差 [%]）
确定认为是引脚尖端的部分的宽度。
指定检测窗口宽度的百分比。
表 4-13 引脚搜索设置
参数 说明
Height Variance
（高度差异）
规定了高度偏差的可接受范围。
如果超过了可接受值，在Board Viewer（电路板观察器）里该区域显示为红色。
如果大面积显示为红色，则提高该值。
Search Range（搜索范围）
指定匹配的搜索范围。
指定学习中指定的Window Width（窗口宽度）的百分比。
如果指定为50[%]，则搜索范围为Window Width（窗口宽度） + Window Width
（窗口宽度）左侧25% + Window Width（窗口宽度）右侧25%。

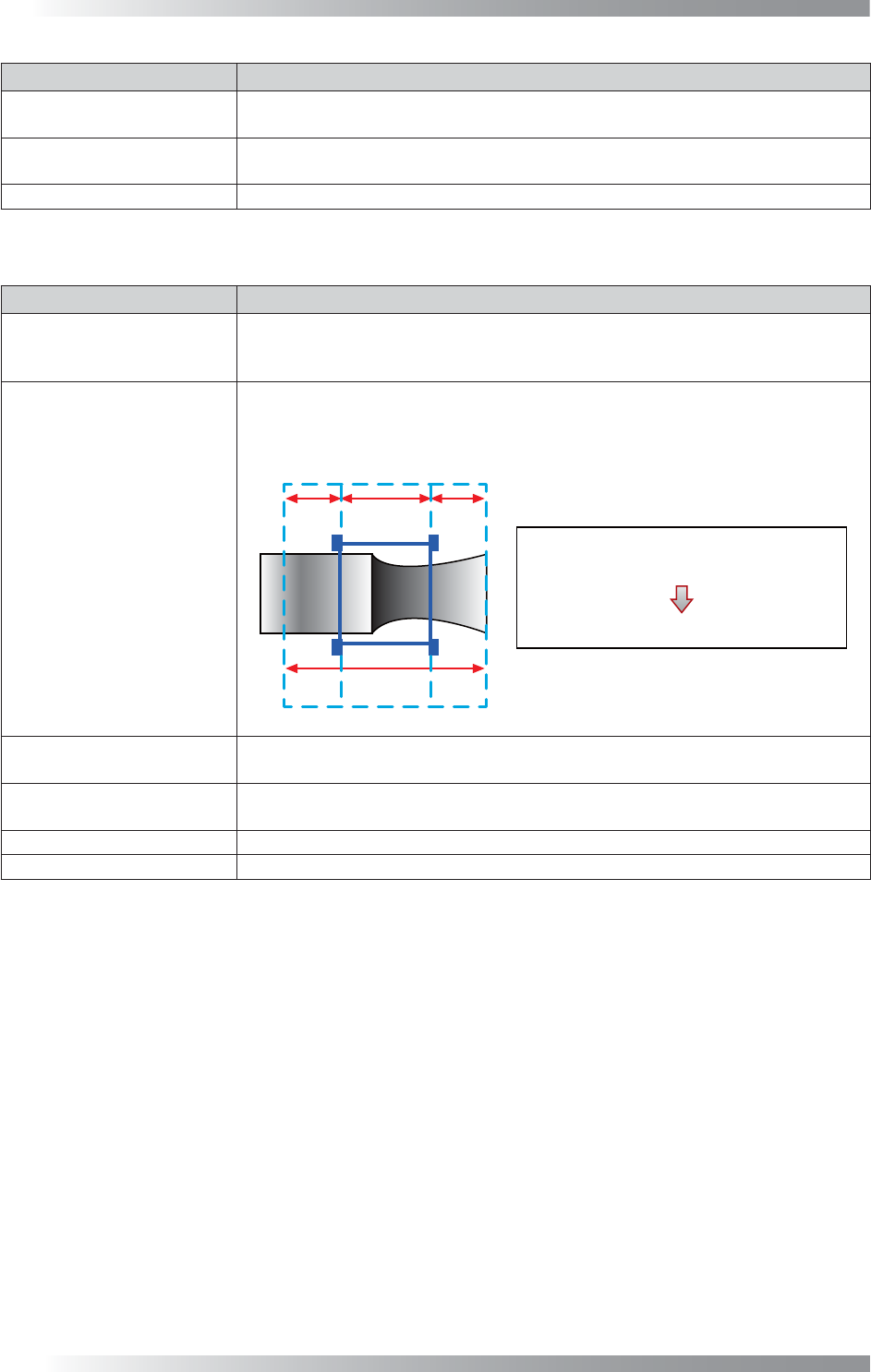

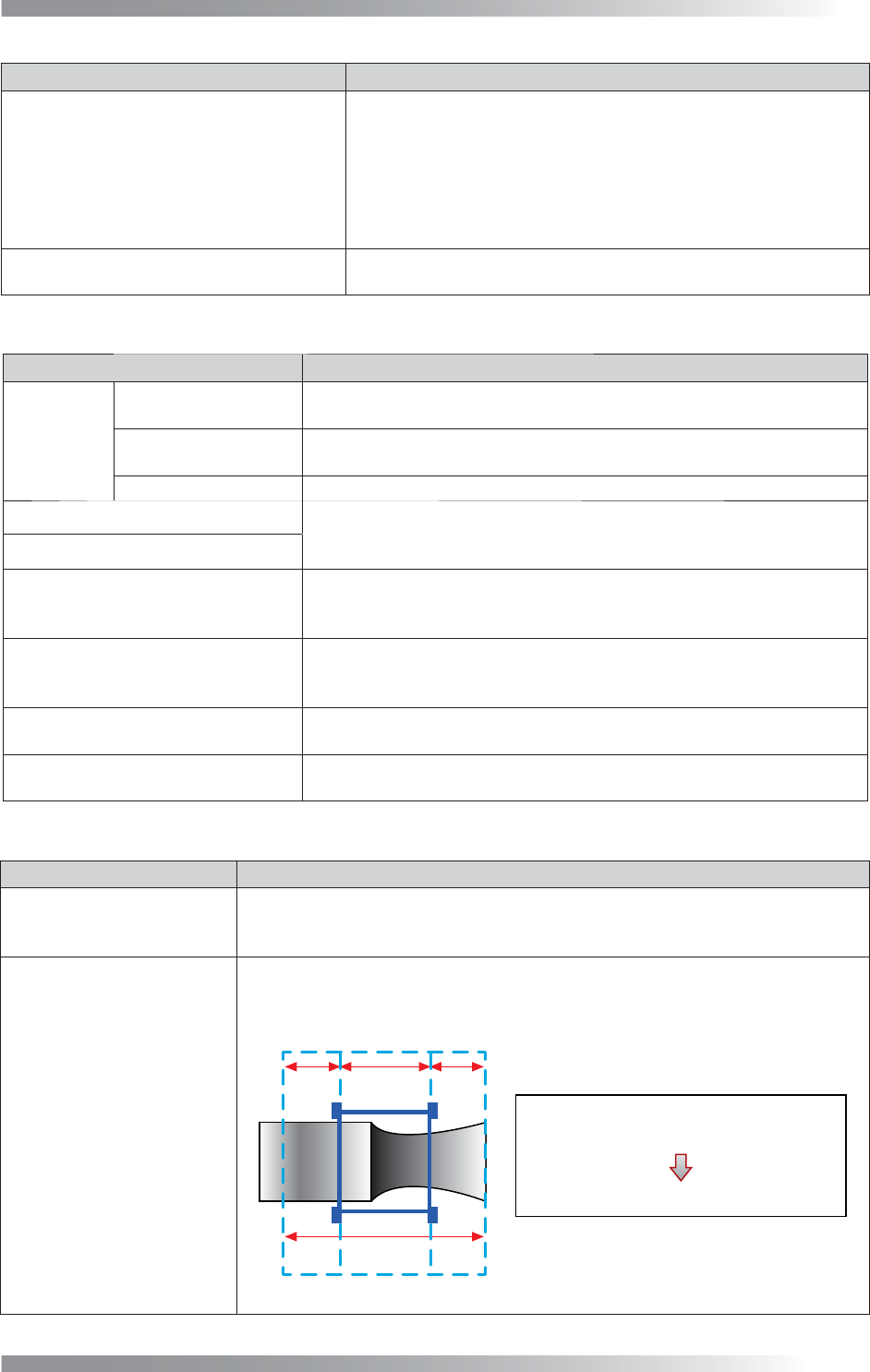

ネਙᇳᓜ
ᩒ㍘㤹പ
ᩒ㍘९䞃㤹പ
ネਙᇳᓜ
ネਙᇳᓜhᩒ㍘㤹പr
图 4-31 搜索范围
3D AOI Programming Manual
第 3 部分 检验算法
III-
116
参数 说明
Rotation Range
（旋转角度范围）
规定了角度偏差的可接受范围。
如果设置为1，则只能检测到倾斜1度或小于1度的图像。
Train（教示）
将一图像放到检测窗口里作为模板图像。
注册少锡图像。
Template（模板） 显示模板图像。
表 4-14 模型设置
参数 说明
Height Variance
（高度差异）
规定了高度偏差的可接受范围。
如果超过了可接受值，在Board Viewer（电路板观察器）里该区域显示为红色。
如果大面积显示为红色，则提高该值。
Search Range（搜索范围）
指定匹配的搜索范围。
指定教示中指定的Window Width（窗口宽度）的百分比。
如果指定为50[%]，则搜索范围为Window Width（窗口宽度）+ Window Width（窗
口宽度）左侧25% + Window Width（窗口宽度）右侧25%。
ネਙᇳᓜ
ᩒ㍘㤹പ
ᩒ㍘९䞃㤹പ
ネਙᇳᓜ
ネਙᇳᓜhᩒ㍘㤹പr
图 4-32 搜索范围
Rotation Range
（旋转角度范围）
规定了角度偏差的可接受范围。
如果设置为1，则只能检测到倾斜1度或小于1度的图像。
Threshold Height
（临界高度）
指定用于检验的高度信息的阈值。
低于规定值区域的高度不用于检验。
Train（教示） 将一图像放到检测窗口里作为模板图像。
Template（模板） 显示模板图像。
表 4-15 双重设置
3D AOI Programming Manual
第 3 部分 检验算法
III-
117
4.6.3 设置步骤
第1步： 从Algorithm（算法）下拉列表中选择Lead inclusive（包含引脚）。
如需通过其他算法使用相同的偏移信息，请在Shift Reference（偏移参考）的下拉
菜单中选择Body Shift（本体偏移）。
第2步： 将检测窗口的尺寸调整至包围引脚肩部至引脚尖端的区域。

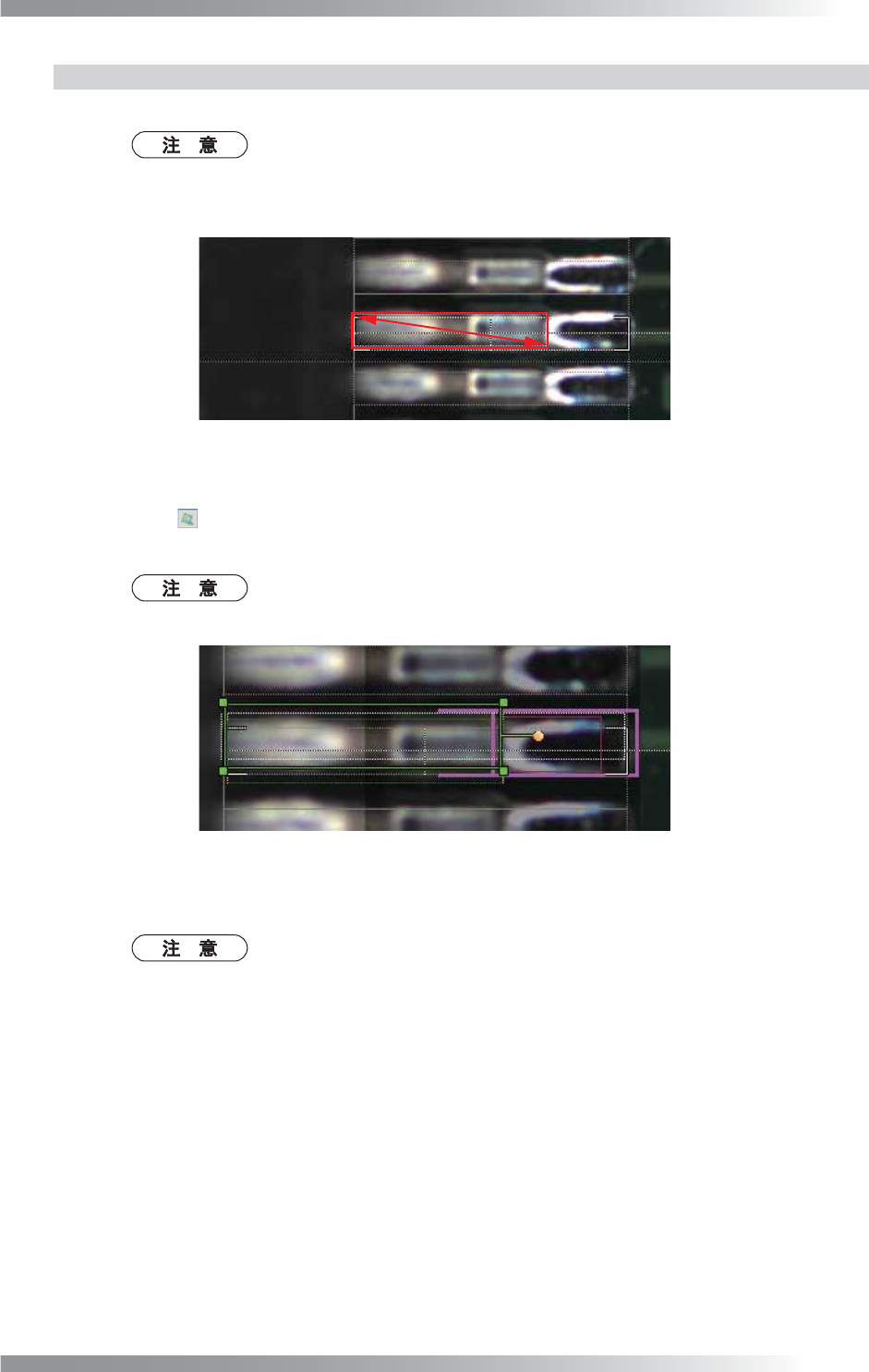

图 4-33 调整检测窗口
第3步： 点击 ，然后检查是否检测到引脚尖端。
检测到的引脚尖端和焊盘末端显示在深粉色长方形内。
如果未检测到引脚尖端，可在引脚搜索选项卡中进行调整。
有关详细设置，请参考表4-13 引脚搜索设置。
图 4-34 检测引脚尖端
第4步： 如果样本值被判为NG时，指定样本值的OK Range（良品范围）并设置NG Type（NG类型）。
如果未执行该检查操作，请取消选中该项目。
