II- 37 3D AOI Programming Manual 第 2 部分 检验数据 BF2-Editor的情况下 显示以下对话框。 点击Board image path（电路板图像路径）文本框右侧的 ，然后选择电路板图像文件。 点击Import（导入）读取图像，然后点击Next（下一步）。 图 1-65 电路板图像选择 第24步： 点击Set board color（设置电路板颜色）。 BF2-Editor不显示对话框。 图 1-…
II-
36
3D AOI Programming Manual
第 2 部分 检验数据
第22步： 显示以下对话框。
点击Board search（电路板搜索），确认是否有电路板不在机器内。
在Absolute（绝对值）输入一个轨宽，然后点击Set（设置）。
输送轨宽将被调整。
调整结束后，点击Close（关闭），关闭对话框。
点击图1-62的Next（下一步）。
BF2-Editor不显示对话框。
图 1-63 调整轨宽 2
第23步： 将电路板放置在机器的电路板入口处的轨道上，然后点击Load/Unload（加载/卸载）。加
载电路板后点击Scan（扫描）。点击Next（下一步）。
BF2-Editor不显示对话框。
图 1-64 加载和扫描电路板
II-
37
3D AOI Programming Manual
第 2 部分 检验数据
BF2-Editor的情况下
显示以下对话框。
点击Board image path（电路板图像路径）文本框右侧的 ，然后选择电路板图像文件。
点击Import（导入）读取图像，然后点击Next（下一步）。
图 1-65 电路板图像选择
第24步： 点击Set board color（设置电路板颜色）。
BF2-Editor不显示对话框。
图 1-66 电路板颜色设置 1
II-
38
3D AOI Programming Manual
第 2 部分 检验数据

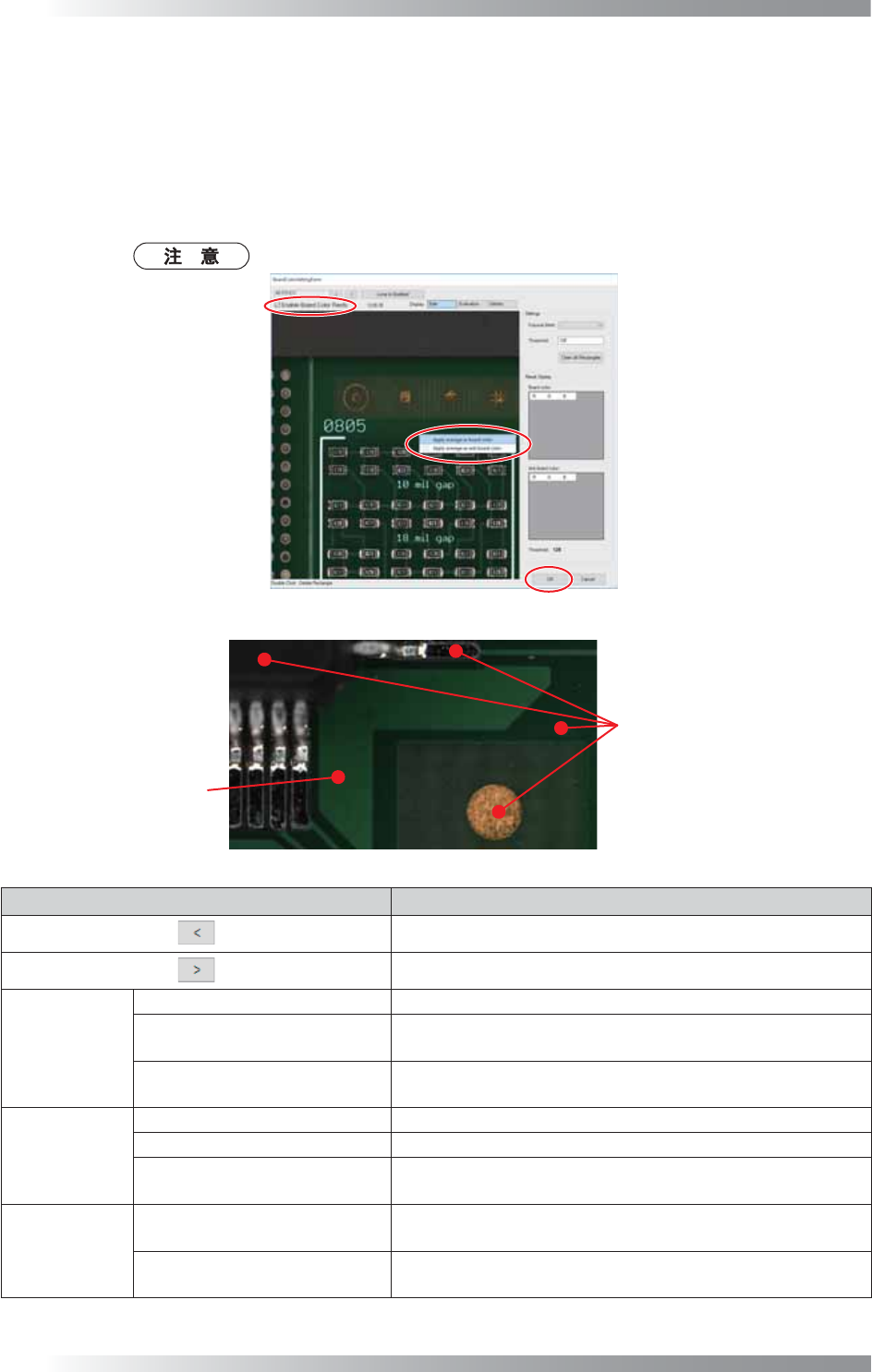

第25步： 显示以下对话框。
勾选Enable Board Color Rects（启用电路板颜色矫正），然后点击图像的电路板颜色区域。
选择Apply average as board color（应用中间色为电路板颜色）。
同时点击图像的电路板的相反颜色区域，然后选择Apply average as anti board color
（应用中间色为电路板的相反颜色）。
所有设置完成后，点击OK（好），然后点击图1-66的Next（下一步）。
BF2-Editor不显示对话框。
图 1-67 电路板颜色设置 2
⬉䏃ᵓⱘⳌড买㡆
⬉䏃ᵓ买㡆
图 1-68 电路板颜色示例
项目 说明
切换至前一视野。
切换至下一视野。
Display
（显示）
Side（侧灯） 显示图像侧灯。
Evaluation（评估）
电路板色彩区域可能显示为白色，具体取决于电路板颜色和电
路板的相反颜色的设置。
Validity（有效）
Evaluation（评估）图像区域中，亮度高于Threshold（阈
值）的显示为白色，其他区域显示为黑色。
Setting
（设置）
Fiducial Mark（基准标定点） 设置基准标定点。
Threshold（阈值） 对黑/白显示的阈值进行设置。
Clear All Rectangles
（清除所有长方形）
删除Board color（电路板颜色）和Anti Board color（电路
板的相反颜色）已保存的所有设置。
Result
Display
（结果显示）
Board color（电路板颜色）
使用Apply average as board color（应用中间色为电路板颜
色）设置电路板颜色列表。
Anti board color
（电路板的相反颜色）
使用Apply average as anti board color（应用中间色为电
路板的相反颜色）设置电路板颜色列表。
表 1-13 说明
