SAKI 3D AOI 编程手册2019-04_V1.03D（中文版) (1).pdf - 第221页
II- 185 3D AOI Programming Manual 第 2 部分 检验数据 第2步： 显示以下对话框。点击Illumination Balance（照明平衡）。 图 4-34 辉度选择 2 第3步： 显示以下对话框。点击OK（好）。 图 4-35 辉度选择 3 第4步： 显示以下对话框。点击OK（好）。 图 4-36 辉度选择 4
II-
184
3D AOI Programming Manual
第 2 部分 检验数据
项目 说明
None（无） 仅用2D灯光。
N 使用北侧（机器后侧）带有2D灯光的投影仪。
S 使用南侧（机器前侧）带有2D灯光的投影仪。
E 使用东侧（机器右侧）带有2D灯光的投影仪。
W 使用西侧（机器左侧）带有2D灯光的投影仪。
NS 使用北侧和南侧带有2D灯光的投影仪。
NE 使用北侧和东侧带有2D灯光的投影仪。
NW 使用北侧和西侧带有2D灯光的投影仪。
SE 使用南侧和东侧带有2D灯光的投影仪。
SW 使用南侧和西侧带有2D灯光的投影仪。
EW 使用东侧和西侧带有2D灯光的投影仪。
NSE 使用北侧、南侧和东侧带有2D灯光的投影仪。
NSW 使用北侧、南侧和西侧带有2D灯光的投影仪。
NEW 使用北侧、东侧和西侧带有2D灯光的投影仪。
SEW 使用南侧、东侧和西侧带有2D灯光的投影仪。
NSEW 使用全部带有2D灯光的投影仪。
表 4-4 说明
第3步： 参考4.2 扫描电路板来扫描一张电路板，并确认在所选的视野里没有阴影。如果有阴影，则
返回第2步并修改该设置。
为检查阴影，许多情况下使用Height color（高度彩色）。有关切换灯光的程序，
请参考第1部分 2.2.1 切换灯光。
4.3.11 辉度选择
根据要检验的电路板颜色，有必要对条纹图像的辉度进行调整。
提前注册辉度并选择每块电路板的设置，可以获得稳定的高度测量。

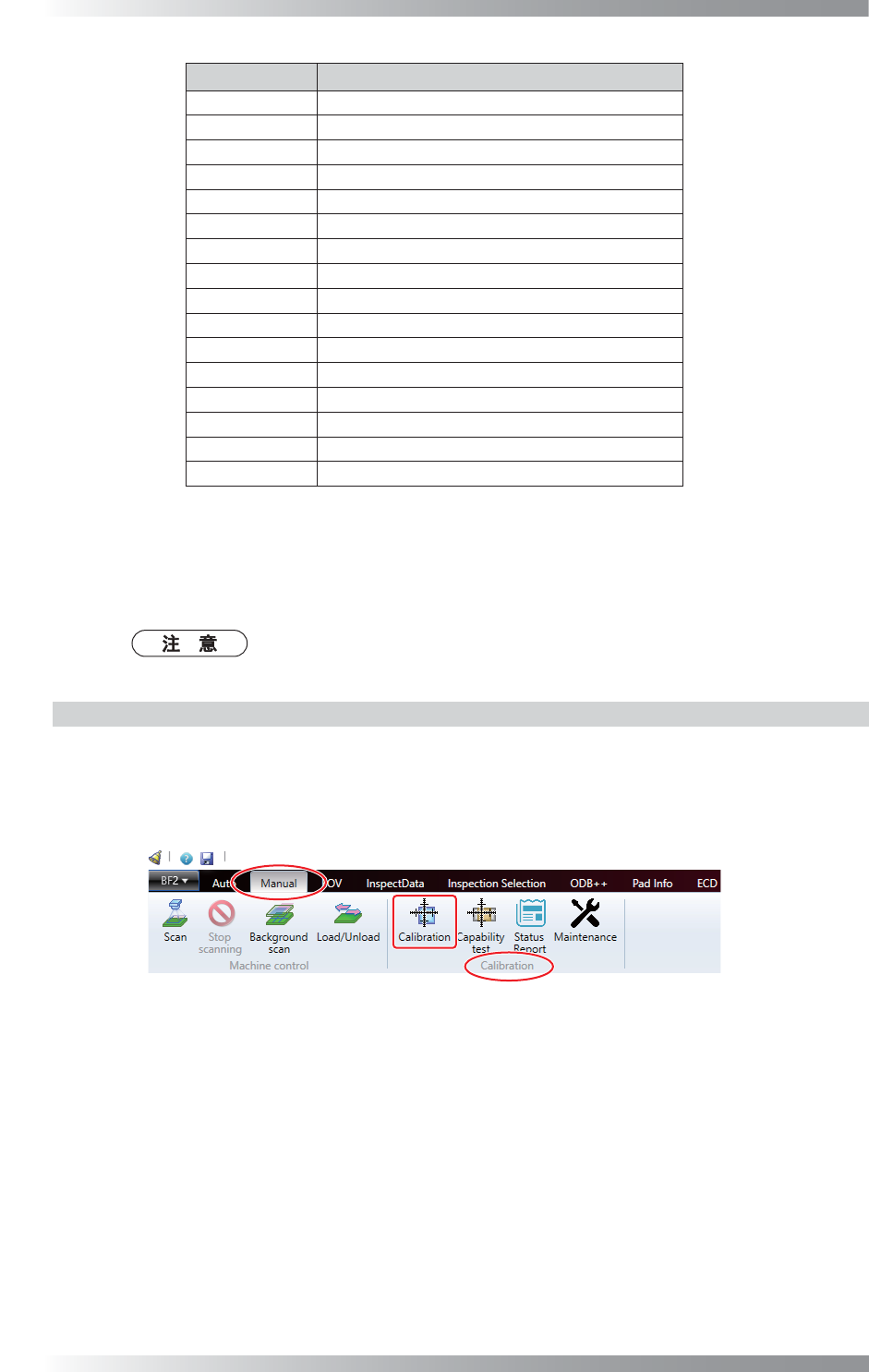

第1步： 从Manual（手动）选项卡中选择Calibration（校准） 组 > Calibration（校准）。
图 4-33 辉度选择 1
II-
185
3D AOI Programming Manual
第 2 部分 检验数据

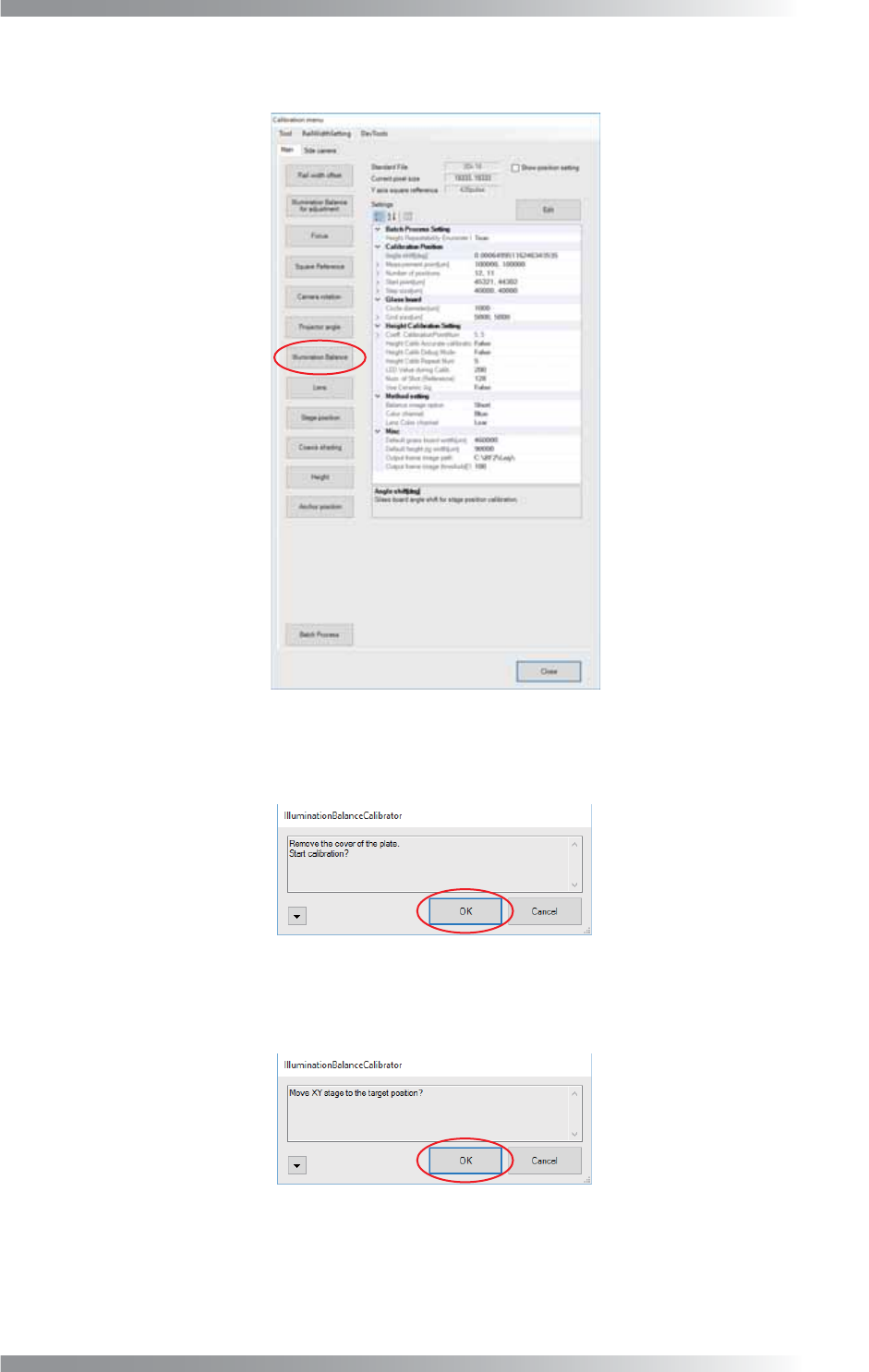

第2步： 显示以下对话框。点击Illumination Balance（照明平衡）。
图 4-34 辉度选择 2
第3步： 显示以下对话框。点击OK（好）。
图 4-35 辉度选择 3
第4步： 显示以下对话框。点击OK（好）。
图 4-36 辉度选择 4
II-
186
3D AOI Programming Manual
第 2 部分 检验数据

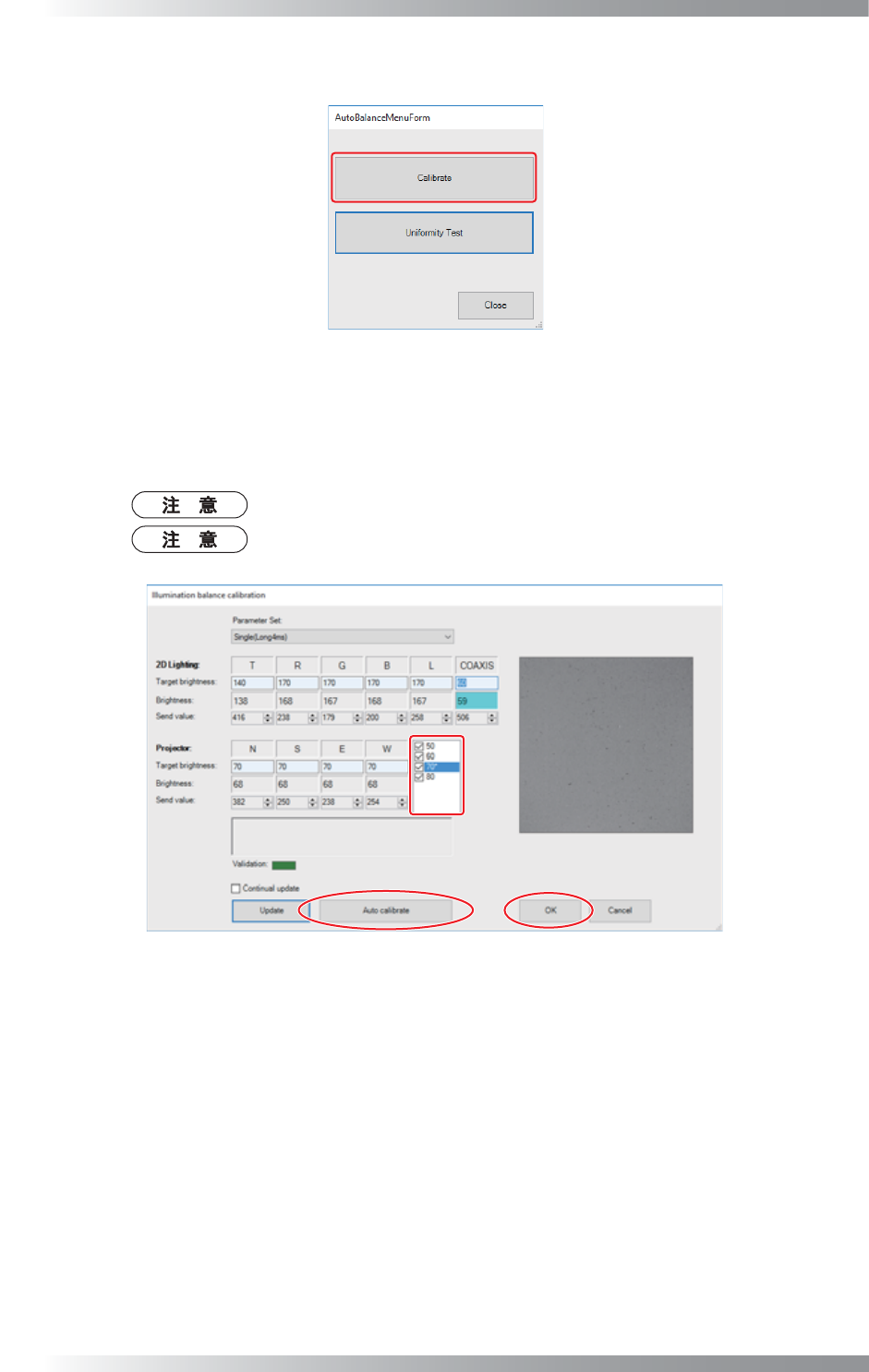

第5步： 显示以下对话框。点击Calibrate（校准）。
图 4-37 辉度选择 5
第6步： 显示以下对话框。
勾选辉度复选框进行注册，然后点击Auto calibrate（自动校准）。
完成校准后，点击OK（好）。
仅勾选70作为出厂默认值。
校准完成后，可点击辉度复选框勾选每个辉度的登记值。
图 4-38 辉度选择 6
