I- 9 3D AOI Programming Manual 第 1 部分 基本操作 1.4 保存检验数据文件 1.4.1 覆盖检验数据文件 点击界面左上侧的BF2按钮打开菜单，然后选择Overwrite Save（覆盖保存）。 或者点击快速启动工具栏上的 图标。 图 1-13 覆盖检验数据文件 1.4.2 将检验数据文件另存为新文件 第1步： 点击窗口左上角的BF2按钮将菜单打开，然后点击Inspect data explorer（检…
I-
8
3D AOI Programming Manual
第 1 部分 基本操作

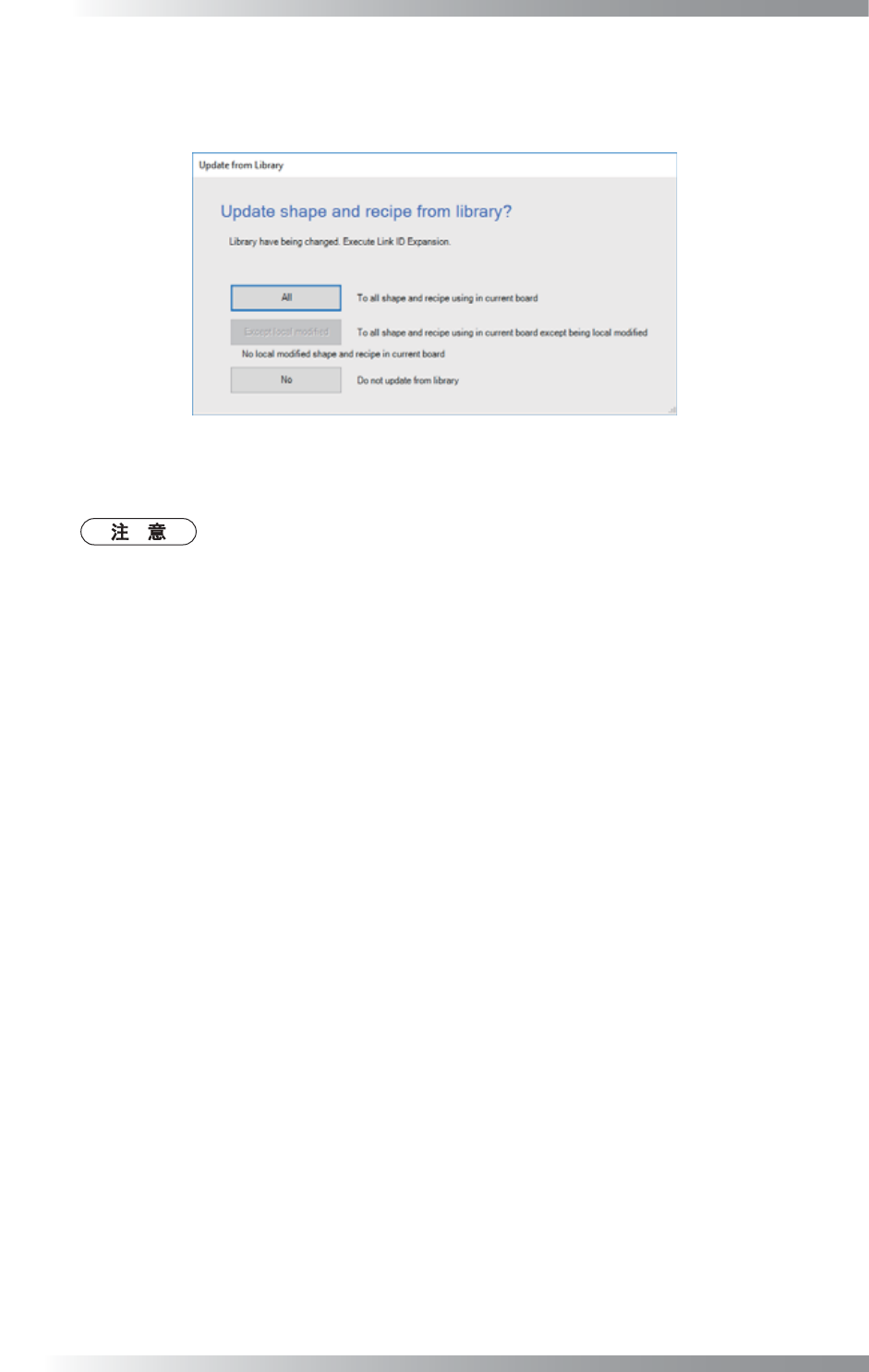

第4步： 如果检验库被更改过，会显示以下对话框。
有关详细信息，请参考1.1.1 开启检验软件中的第5步。
图 1-12 检验库更新
第5步： 参考Operation Manual（操作手册），设置机器的传送装置轨道宽度。
使用BF2-Editor时不需要该步骤。
I-
9
3D AOI Programming Manual
第 1 部分 基本操作
1.4 保存检验数据文件
1.4.1 覆盖检验数据文件

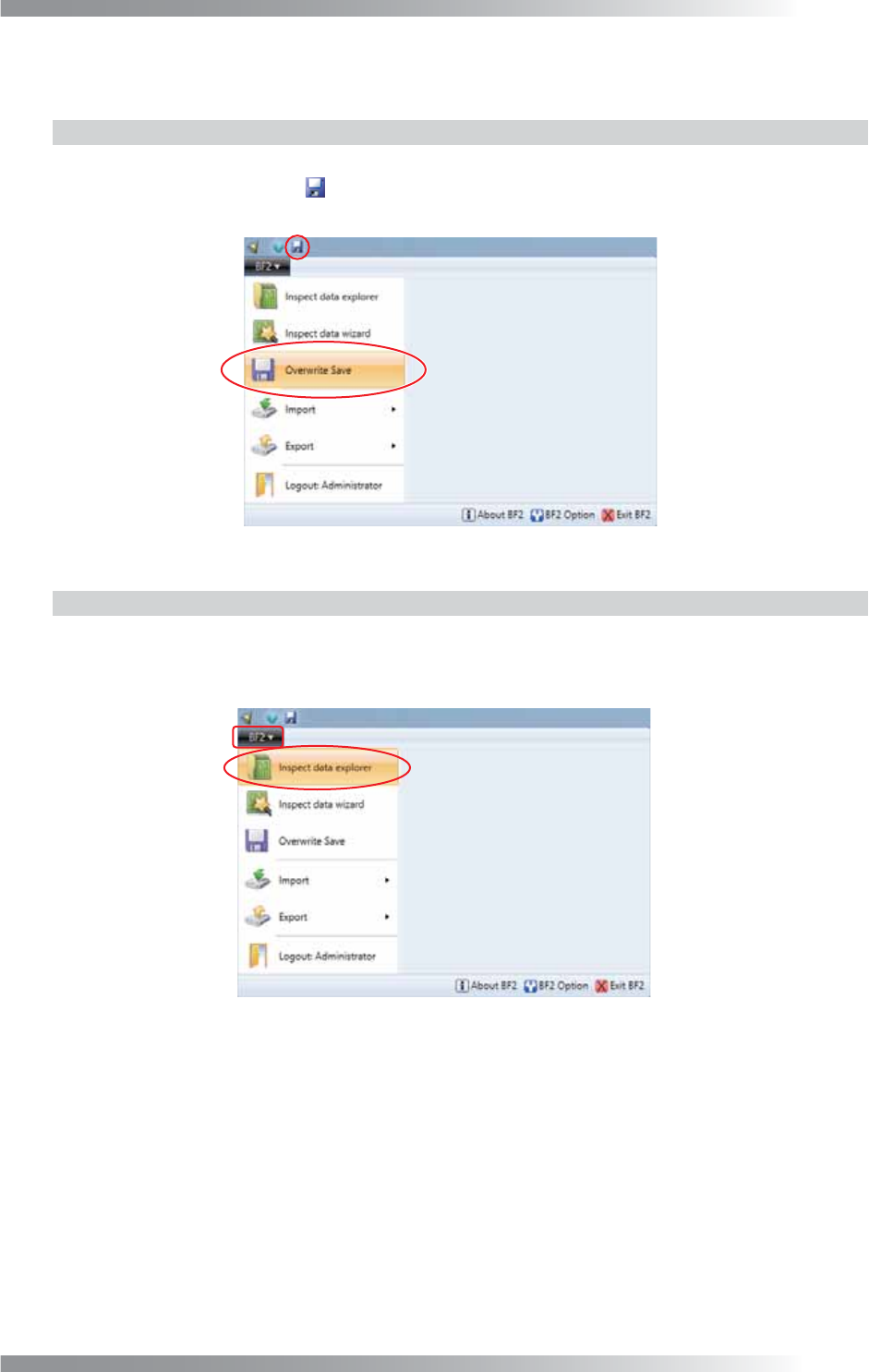

点击界面左上侧的BF2按钮打开菜单，然后选择Overwrite Save（覆盖保存）。
或者点击快速启动工具栏上的 图标。
图 1-13 覆盖检验数据文件
1.4.2 将检验数据文件另存为新文件
第1步： 点击窗口左上角的BF2按钮将菜单打开，然后点击Inspect data explorer（检验数据浏览
器）。
图 1-14 将检验数据另存为新文件 1
I-
10
3D AOI Programming Manual
第 1 部分 基本操作

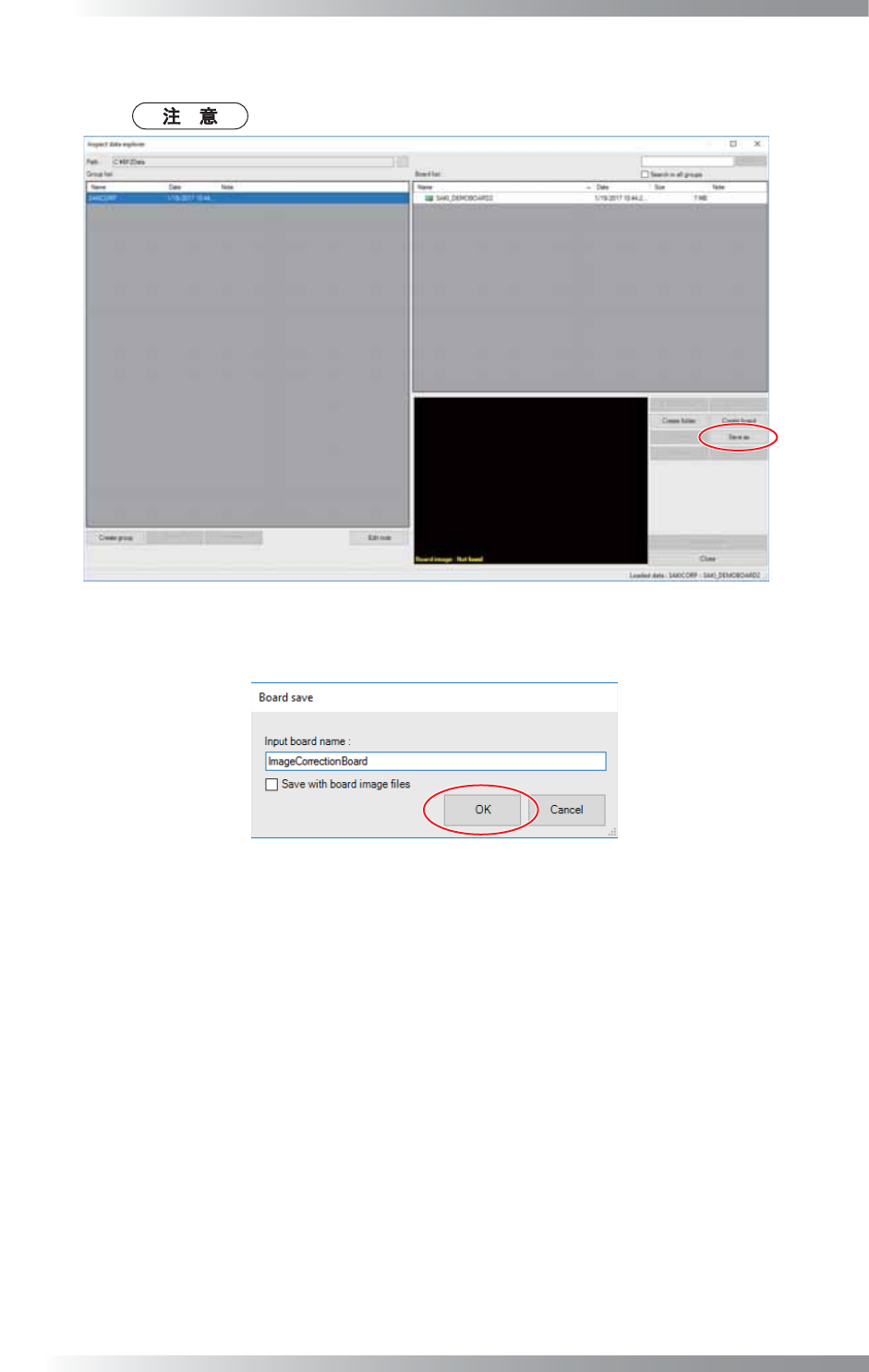

第2步： 指定将数据保存的路径，点击Save as（另存为）。
检验组文件的扩展名为.bfs。
图 1-15 将检验数据另存为新文件 2
第3步： 输入电路板名称并点击OK（好）。
图 1-16 将检验数据另存为新文件 3
