II-
253
3D AOI Programming Manual
第 2 部分 检验数据

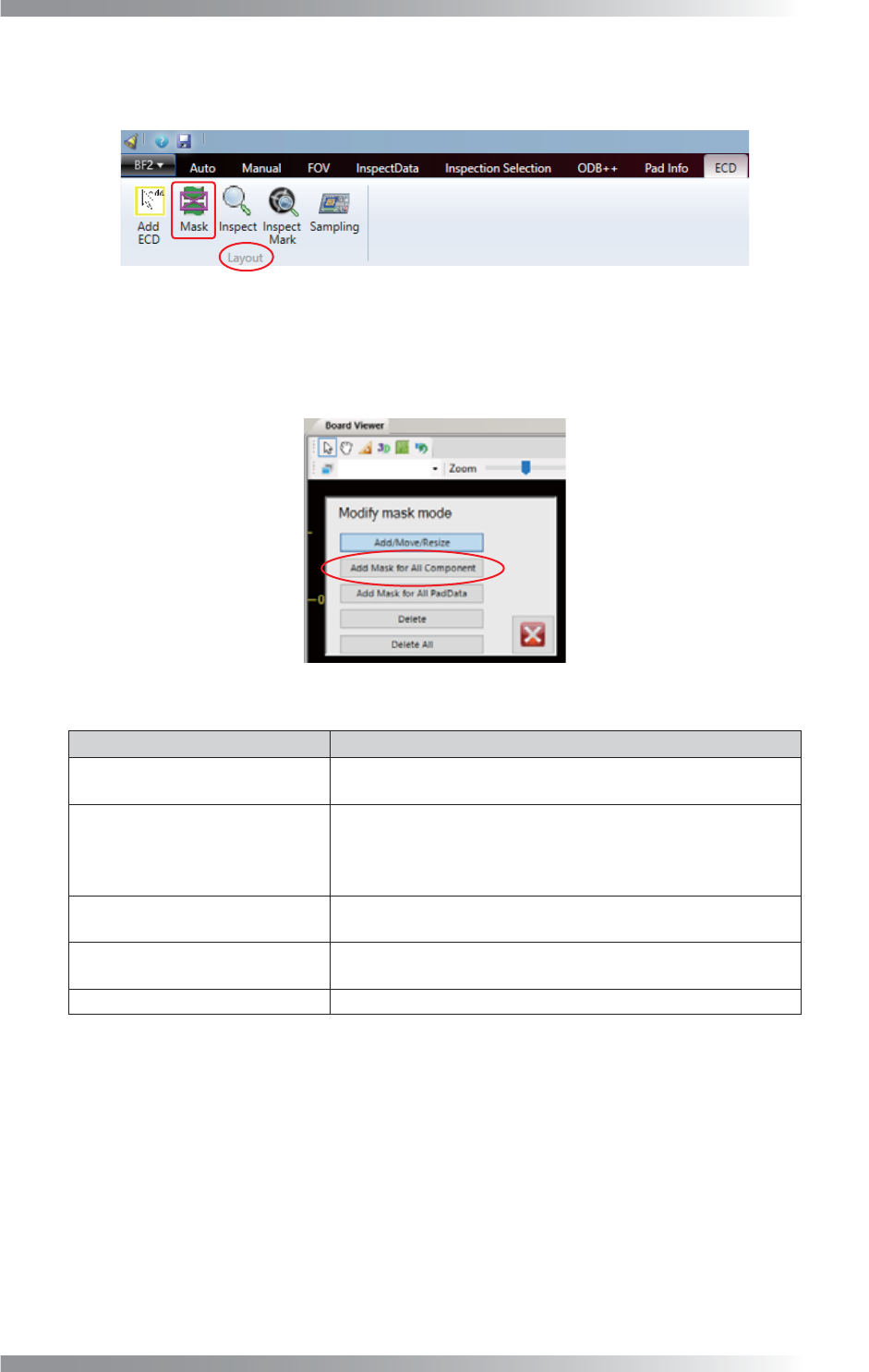

第8步： 设置屏蔽，防止误判。
从ECD选项卡中选择Layout（布局）组 > Mask（屏蔽）。
图 10-10 ECD设置 7
第9步： 显示以下对话框。
点击Add Mask for All Component（添加屏蔽窗口给所有元件）。
图 10-11 ECD设置 8
项目 说明
Add/Move/Resize
（添加/移动/调整尺寸）
点击该项目，可对屏蔽进行添加、移动和调整尺寸。
Add Mask for All Component
（添加屏蔽窗口给所有元件）
根据所有检验数据信息，为所有元件创建屏蔽。
元件形状的尺寸为屏蔽创建的基础。
适用于当正确实装的元件被判定为误放元件时。
详情请见第10步。
Add Mask for All PadData
（添加屏蔽窗口给所有焊盘数据）
基于焊盘数据创建屏蔽。
适用于焊盘出现误判时。
Delete（删除）
切换至屏蔽删除模式。
点击删除屏蔽。
Delete All（全部删除） 删除所有屏蔽。
表 10-6 说明
II-
254
3D AOI Programming Manual
第 2 部分 检验数据

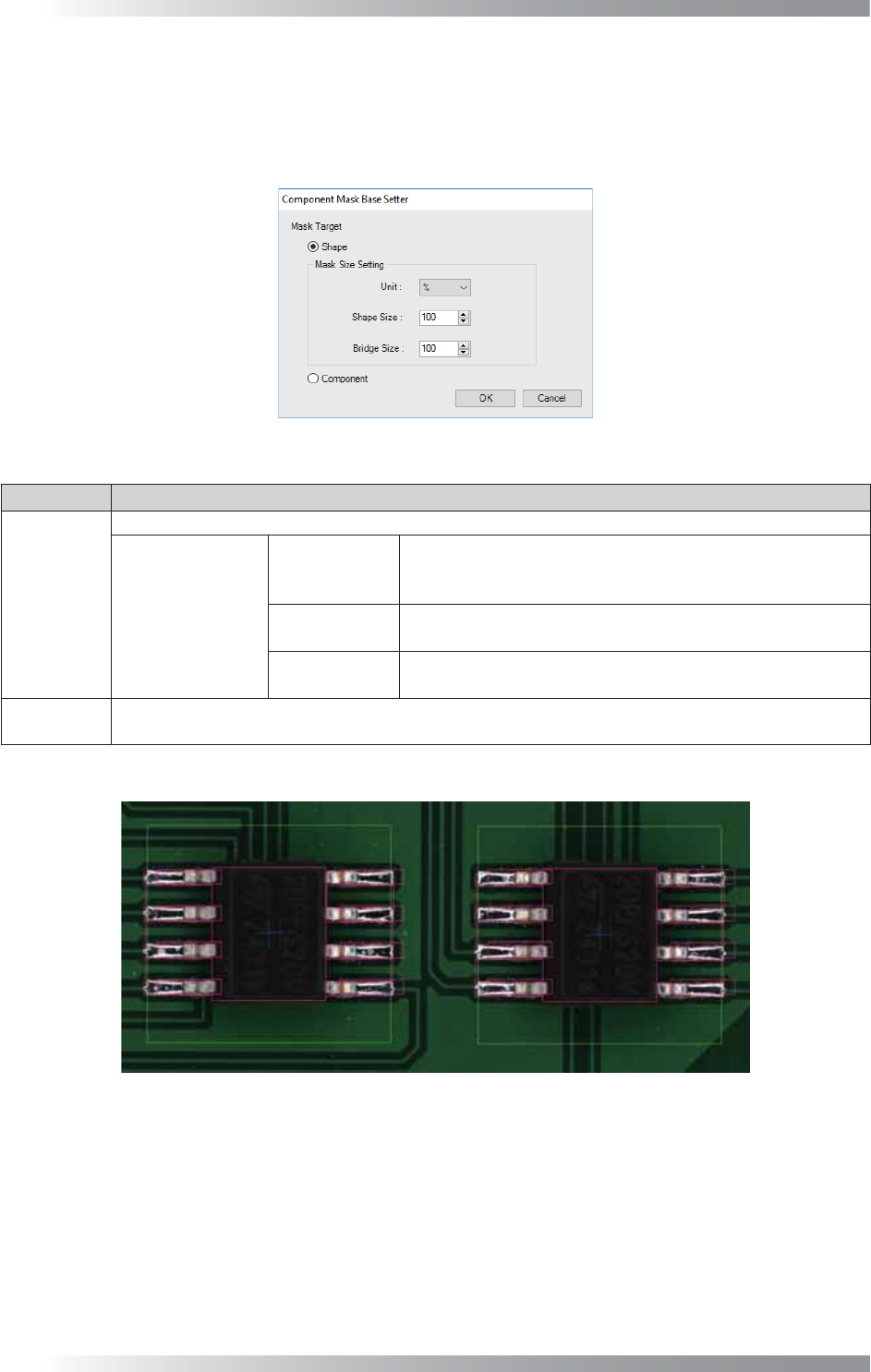

第10步： 显示以下对话框。
参考表10-7设置屏蔽区域（检测禁区）。
创建的屏蔽如图10-13的粉色线条所示。
粉色所示的内部区域排除在ECD检验外。
图 10-12 ECD设置 9
项目 说明
Shape
（形状）
根据形状创建屏蔽。
Mask Size
Setting
（屏蔽尺寸设置）
Unit
（单位）
指定Shape Size（形状尺寸）和Bridge Size（桥接尺寸）
的单位。
可设置为%或μm。
Shape Size
（形状尺寸）
根据形状尺寸（不是桥接）设置屏蔽的百分比。
Bridge Size
（桥接尺寸）
设置桥接屏蔽的百分比。
Component
（元件）
创建与检验数据轮廓相符的屏蔽。
表 10-7 说明
图 10-13 屏蔽元件
II-
255
3D AOI Programming Manual
第 2 部分 检验数据
第11步： 选择ECD选项卡，然后从ECD Area List（ECD区域列表）选择ECD区域进行编辑。
显示编辑板，然后在编辑板点击Edit ECD（编辑ECD）。
图 10-14 ECD设置 10
第12步： 显示ECD编辑界面。
6DPSOLQJ3DUDPV˄ḋᴀখ᭄˅
:LQGRZ7UHH
˄にষᷥ˅
'HWHFW,QVSHFW3DUDPHWHU(GLWRU
˄Ẕ⌟˂Ẕ偠খ᭄㓪䕥఼˅
'HWHFW5HVXOW/LVW
˄Ẕ⌟㒧ᵰ߫㸼˅
图 10-15 ECD设置 11
项目 说明
Detect & Inspect Parameter
Editor（检测&检验参数编辑器）
选择ECD检验的算法。
选择了算法时，检查参数显示在上方列表，检验参数显示在下方列表。
Sampling Params（样本参数） 只有Saki工程师才能修改此项。不要随意修改此设置。
Detect Result List
（检测结果列表）
显示ECD检验结果。
OK：检测到但是判断为未误放元件的区域。
NG：检验判断为误放元件的区域
Window Tree（窗口树） 显示ECD检测窗口
表 10-8 说明
