II- 12 3D AOI Programming Manual 第 2 部分 检验数据 第14步： 通过在主视图拖动来设置子板区域。 设置完成后，点击停靠窗口的Option（选项）选项卡的OK（好）。 图 1-18 创建赛凯标准格式数据的步骤 13 第15步： 点击图标列表的 （生成屏蔽引脚）。 自动生成屏蔽引脚，在此过程中进度条显示在对话框底部。 图 1-19 创建赛凯标准格式数据的步骤 14
II-
11
3D AOI Programming Manual
第 2 部分 检验数据
第12步： 在Dock window（停靠窗口） > Option（选项）选项卡 > Size（尺寸）输入电路板尺寸，
然后点击Apply（应用）。
电路板尺寸可通过在主视图拖动来设置。
图 1-16 创建赛凯标准格式数据的步骤 11
第13步： 点击图标列表的 （工作区域）。
图 1-17 创建赛凯标准格式数据的步骤 12
II-
12
3D AOI Programming Manual
第 2 部分 检验数据
第14步： 通过在主视图拖动来设置子板区域。
设置完成后，点击停靠窗口的Option（选项）选项卡的OK（好）。
图 1-18 创建赛凯标准格式数据的步骤 13
第15步： 点击图标列表的 （生成屏蔽引脚）。
自动生成屏蔽引脚，在此过程中进度条显示在对话框底部。
图 1-19 创建赛凯标准格式数据的步骤 14
II-
13
3D AOI Programming Manual
第 2 部分 检验数据

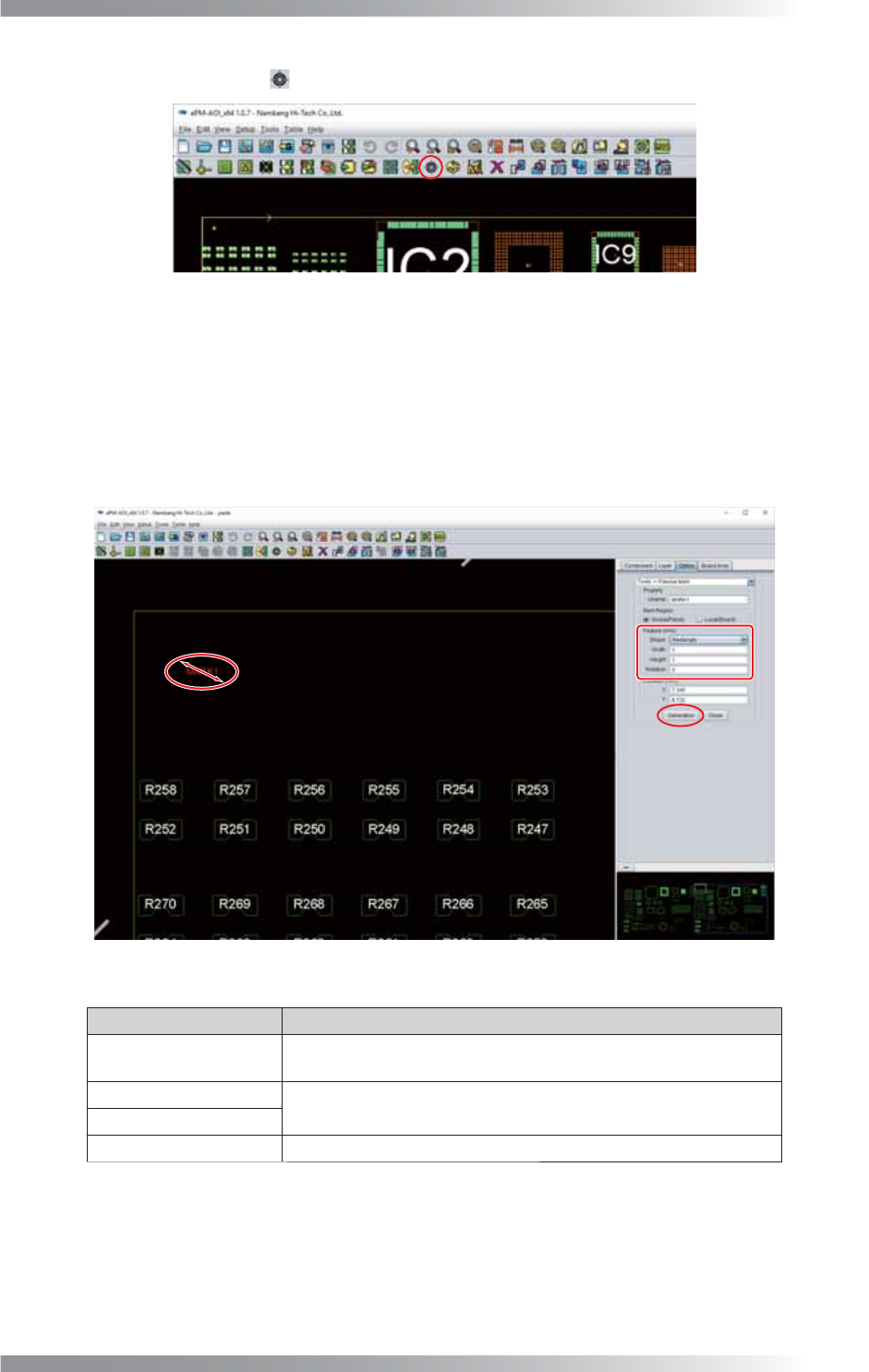

第16步： 点击图标列表的 （基准标定点）。
图 1-20 创建赛凯标准格式数据的步骤 15
第17步： 通过拖动，在主视图选择基准标定点。
完成设置后，在Dock window（停靠窗口） > Option（选项）选项卡 > Feature (mm)（特
征（mm））中设置基准标定点的形状和尺寸。有关详细信息，请参考表1-3。
设置完成后，点击Generation（生成）。
设置所有基准标定点的形状和尺寸。
图 1-21 创建赛凯标准格式数据的步骤 16
项目 说明
Shape（形状）
从Polygon（多边形）、Oblong（椭圆形）、Circle（圆形）和
Rectangle（长方形）中选择基准标定点的形状。
Width（宽度）
输入基准标定点的尺寸。单位为[mm]。
Height（高度）
Rotation（旋转角度）
输入0。
表 1-3 说明
