3D AOI Programming Manual
第 3 部分 检验算法
III-
41
第4步： 重复执行第2步至第3步，然后将该算法登记到优先级顺序。
各个算法从最高优先级开始按顺序排列。
选定算法后，点击 或 可更改优先级顺序。
点击 可删除算法表优先级顺序。

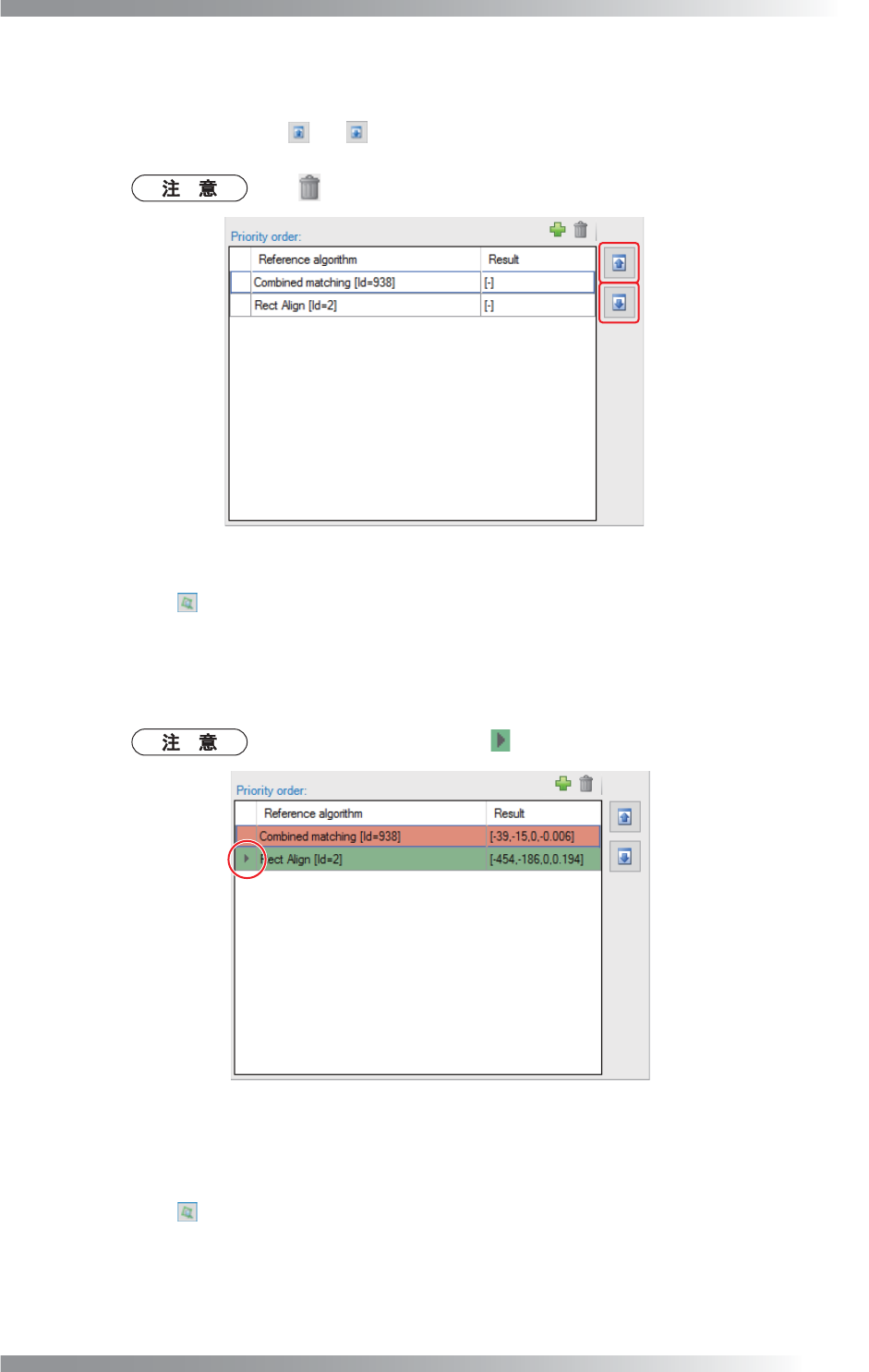

图 1-46 优先级顺序设置 3
第5步： 点击 。
当各个算法的检验结果为OK时，背景色将变为绿色，当各个算法的检验结果为NG时，背景
色将变为红色。
如果检验结果为OK，最高优先级算法的偏移信息将作为对齐其他窗口的依据。
其他窗口中用于对齐的算法以 标记表示。
图 1-47 优先级顺序设置 4
第6步： 如果样本值被判为NG时，指定样本值的OK Range（良品范围）并设置NG Type（NG类型）。
第7步： 点击 图标，并检查检验是否顺利完成。
3D AOI Programming Manual
第 3 部分 检验算法
III-
42
2 窗口里统计
2.1 Find Plane（找平面）
2.1.1 检验概述
Find Plane（找平面）是计算在检测窗口里图像的倾斜度和图像的中心高度的算法。
Find Plane（找平面）适用于检验引脚翘起/元件和缺失元件。
2.1.2 参数设置

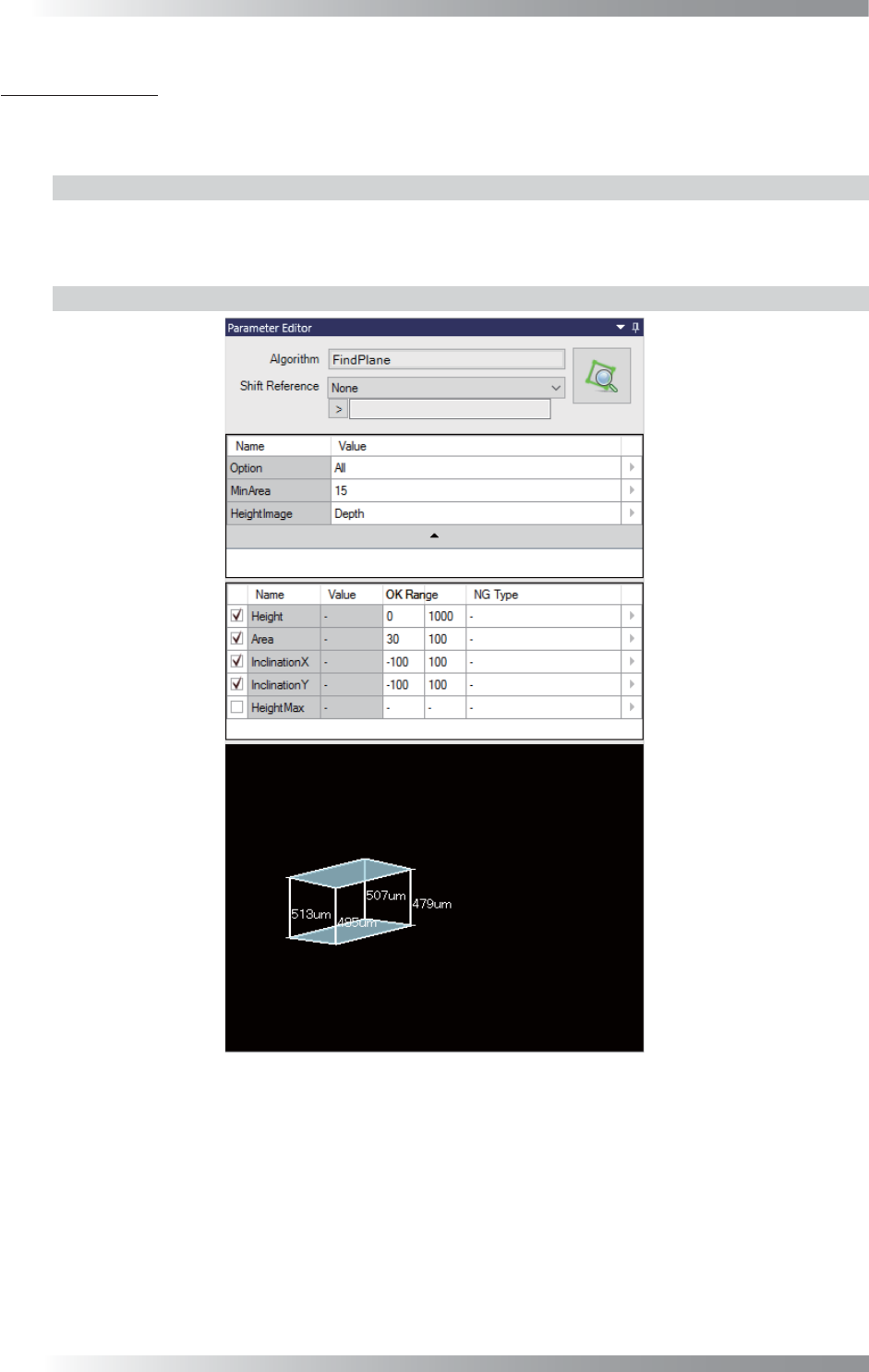

图 2-1 对话框1（Version 1.0.0.0）
3D AOI Programming Manual
第 3 部分 检验算法
III-
43
参数 说明
Option
（选项）
Find（查找） 自动检测检测窗口中的平面并将其设置为检验范围。
All（全部） 将整个检测窗口指定为检验范围。
Min Area（最小区域）
只有在Option（选项）中选择Find（查找）才有此项功能。
规定要使用检查窗口大小的百分比自动检测的最小平面表面尺寸。如果百分比比
规定值小，则平面无法检测到。只有在选项中选择Find（查找）才有此项功能。
Height Image（高度图像） 只有Saki工程师才能修改此项。不要随意修改此设置。
表 2-1 参数
参数 说明
Height（高度）
规定了被检测平面中心高度的可接受范围。如果在Option（选项）中选择了All
（全部），则其规定了检测窗口中心高度的可接受范围。
Area（面积）
规定在检测窗口中的已检测的平面区域百分比的可接受范围。如果在Option（选
项）中选择了Find（查找），则其规定了检测窗口的突出区域尺寸的可接受范
围。 如果在Option（选项）中选择了All（全部），则样本值总是设置为100。
Inclination X（X倾斜度） 指定已检测元件在X轴方向上可接受的倾角范围。
Inclination Y（Y倾斜度） 指定已检测元件在Y轴方向上可接受的倾角范围。
Height Max（最大高度）
如果在Option（选项）中选择了Find（查找），则自动检测平面中最大高度的像
素值作为样本值输出。
如果在Option（选项）中选择了All（全部），则检测窗口中最大高度的像素值作
为样本值输出。
表 2-2 良品范围设置1
图 2-2 对话框2（Version 1.0.0.0）
参数 说明
1
[Height（高度）]样本值
2
[Height（高度）]样本值 + [Inclination X（X倾斜度）]样本值
3
[Height（高度）]样本值 + [Inclination Y（Y倾斜度）]样本值
4
[Height（高度）]样本值 + [Inclination X（X倾斜度）]样本值 + [Inclination Y（Y倾斜度）]样本值
表 2-3 良品范围设置2
