4.4 Chip Soldering（片状元件焊接）
4.4.1 检验概述
Chip soldering（片状元件焊接）算法用于测量检测窗口图像的亮度值和高度，同时检验片状元件的
瑕疵，如No Solder（无锡）、DryJoint（虚焊）或Excess Solder（锡多）。
检验流程如下。
ＮＧ
OK
OK
ＮＧ
ＯＫ
ＯＫ
NG
NG
ᔶခỶ僂
Ỷḛቇ䭗
Ỷḛ❀ⴎӤᓜ
Ỷḛቇ䭗ਃሺ
Ỷḛ❀⛯
Ỷḛ❀⛯儎ᓜ
ć6SRWĈ ❀⛯ ᱥӤᓜぃ儎ᒬъфᕋ㝐࠼䳊Ⲻ॰ตȾ
ᰖ䭗
ቇ䭗
ਃሺ
䭗ཐ
㲐❀
䘸ѣ
儎
ք

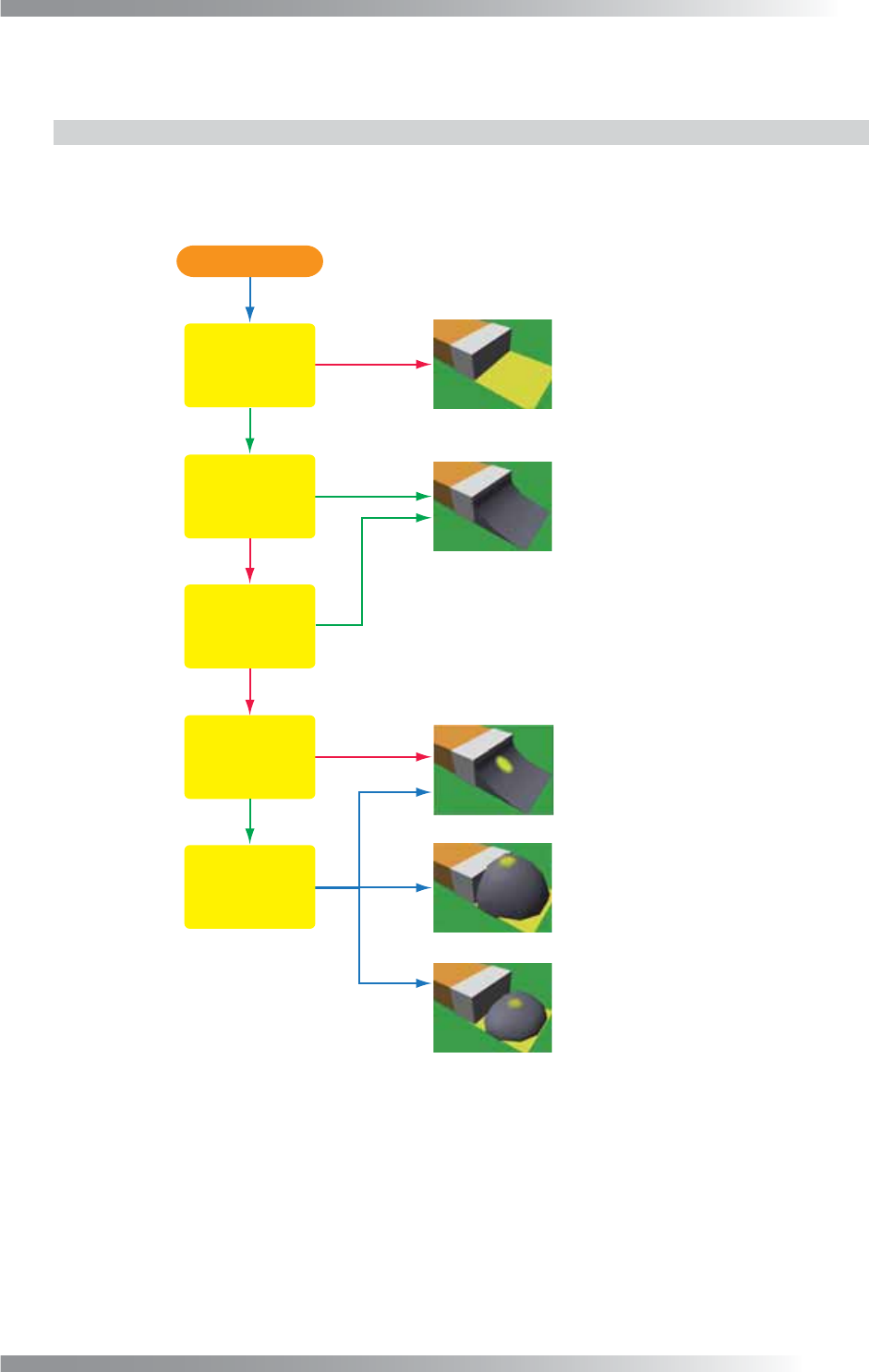

图 4-11 检验流程图
3D AOI Programming Manual
第 3 部分 检验算法
III-
102
4.4.2 参数设置

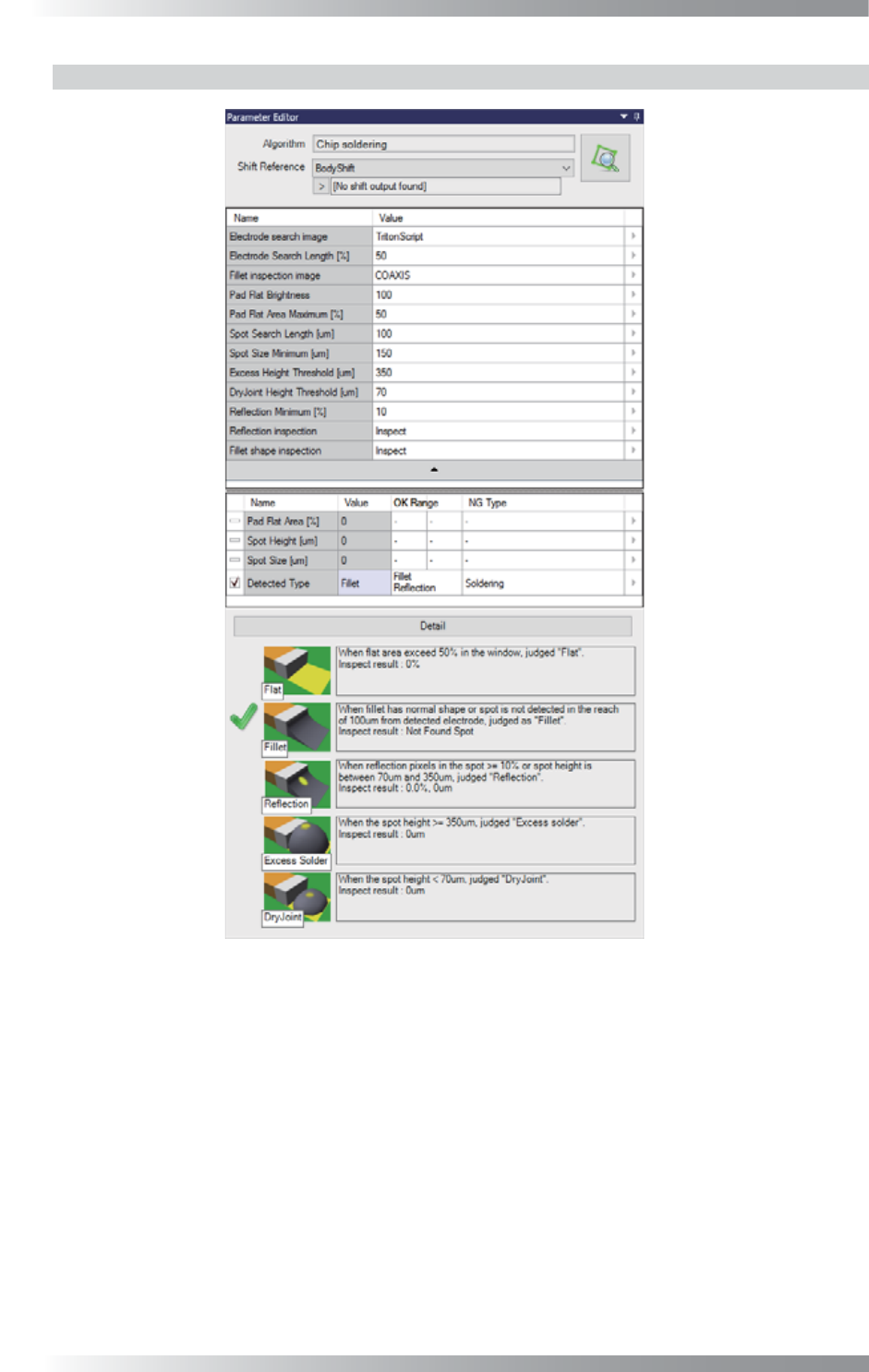

图 4-12 对话框（Version 1.3.0.2）
3D AOI Programming Manual
第 3 部分 检验算法
III-
103
参数 说明
Electrode search
image（电极搜索图像）
指定检测电极的灯光。
默认为Script Electrode（脚本电极）（电极检测专用灯光）。
Electrode Search
Length [%]
（电极搜索长度[%]）
指定检测窗口中的电极搜索区域。
指定电极一侧检测窗口中占一定百分比的区域。
例如，当检验右侧电极并输入25时，检测窗口左侧第四部分将被设置为电极搜索区域。
Fillet inspection
image（少锡检验图像）
指定检测焊锡的灯光。
默认为Script Solder（脚本焊锡）（电极检测专用灯光）。
Pad Flat Brightness
（焊盘平面亮度）
与图4-11 检验流程图的Checking a brightness of pad（检查焊盘亮度）一起使用。
这是在使用焊锡检验图像进行检验期间识别为平面区域的亮度值下限。
Pad Flat Area Maximum
[%]
（最大焊盘平面区域[%]）
与图4-11 检验流程图的Checking a brightness of pad（检查焊盘亮度）一起使用。
在电极已从检测窗口移除的区域内，如果平面区域指定的区域百分比超过指定值，则
平面区域检查为NG并且识别为无锡。
Spot Search
Length[μm]
（焊点搜索长度[μm]）
与图4-11 检验流程图的Checking a spot（检查焊点）一起使用。
它利用位于电极趾部的Script Solder（脚本焊锡），将焊点定义为具有高亮度的位置。
它指定了焊点检测范围。
这里的范围是指与已检测电极的距离。
Spot Size
Minimum[μm]
（最小焊点尺寸[μm]）
与图4-11 检验流程图的Checking a spot（检查焊点）一起使用。
用于计算已检测焊点的外切矩形。如果外切矩形的对角线长度超出特定值，则认定焊
点为NG，需要继续检查反射。
如果已检测焊点的外切矩形能够嵌入黄色三角形内，则认定焊点为OK，检验结果为
normal fillet（正常少锡）。
如果已检测焊点的外切矩形从黄色三角形处突出，则认定焊点为NG，需要继续检查反
射。

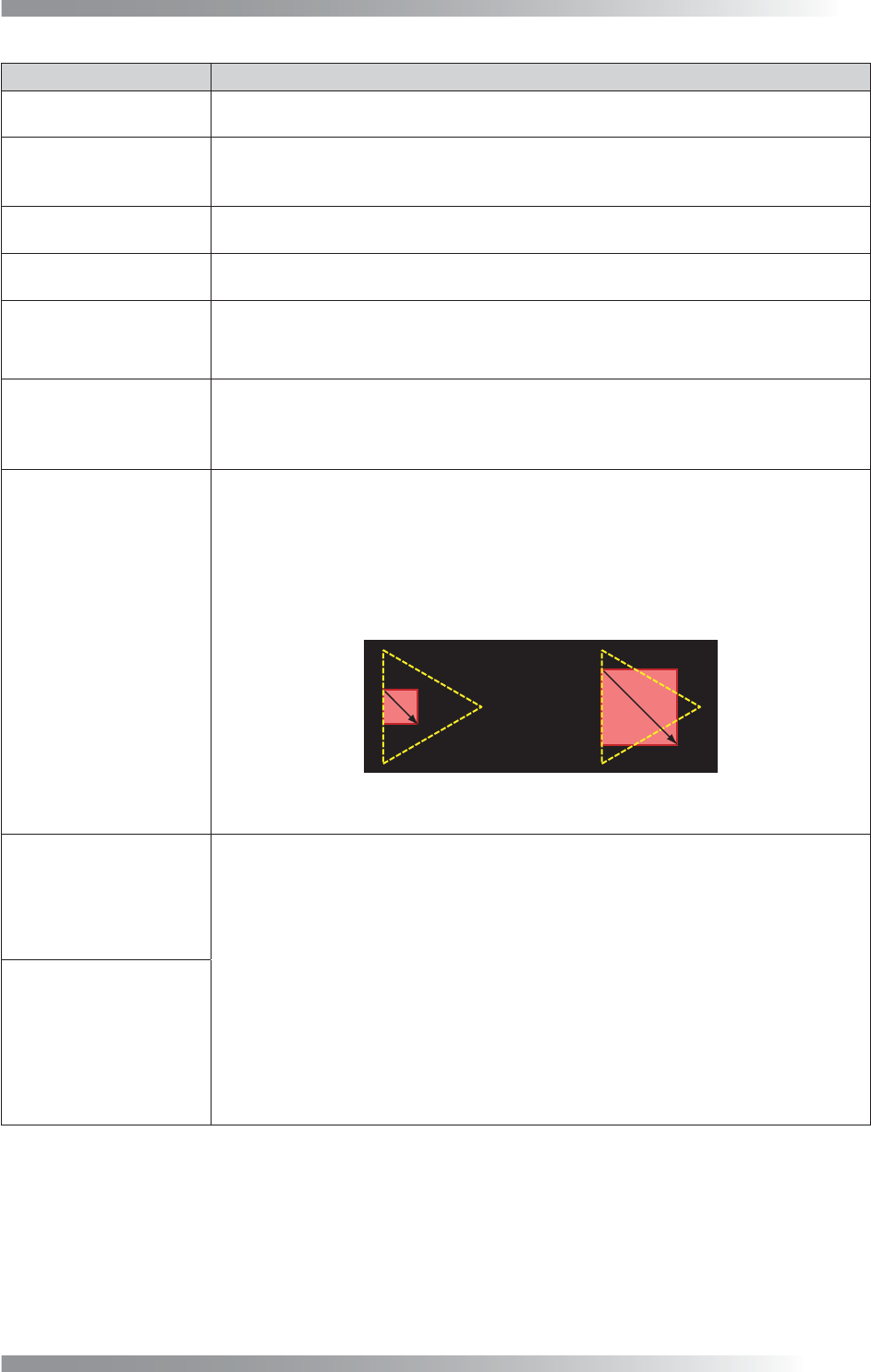

D❀⛯Ỷ僂 2. E❀⛯Ỷ僂 1*
图 4-13 焊点检验
Excess Height
Threshold[μm]
（多锡高度阈值[μm]）
与图4-11 检验流程图的Checking a height of a spot（检查焊点高度）一起使用。
指定焊点高度阈值。
如果焊点高度大于Excess Height Threshold（多锡高度阈值），则认定为excessive
solder（多锡）。
如果高度低于DryJoint Height Threshold（虚焊高度阈值），则认定为dry joint
（虚焊）。
焊点高度低于Excess Height Threshold（多锡高度阈值），但大于DryJoint Height
Threshold（虚焊高度阈值），则认定为reflection（反射）。
Excess Height Threshold（多锡高度阈值）设定值应大于DryJoint Height
Threshold（虚焊高度阈值）。
Result （excessive solder）（结果（多锡）） > Excess Height Threshold（多锡
高度阈值） > Result （reflection）（结果（反射）） > DryJoint Height
Threshold（虚焊高度阈值） > Result （dry joint）（结果（虚焊））
DryJoint Height
Threshold[μm]
（虚焊高度阈值[μm]）
