II- 34 3D AOI Programming Manual 第 2 部分 检验数据 第16步： 点击Launch fine fit（启动合适匹配）。 图 1-57 合适匹配 1 第17步： 通过在焊盘上对角拖动来选择焊盘。 所选的焊盘位置用作参考位置。 图 1-58 合适匹配 2 第18步： 将所选的焊盘拖动到对应元件的位置。 焊盘拖动至靠近与其相对应的相同形状的元件时，显示红色虚线。 当焊盘与对应元件间出现红色虚线时停止拖动。 …
II-
33
3D AOI Programming Manual
第 2 部分 检验数据

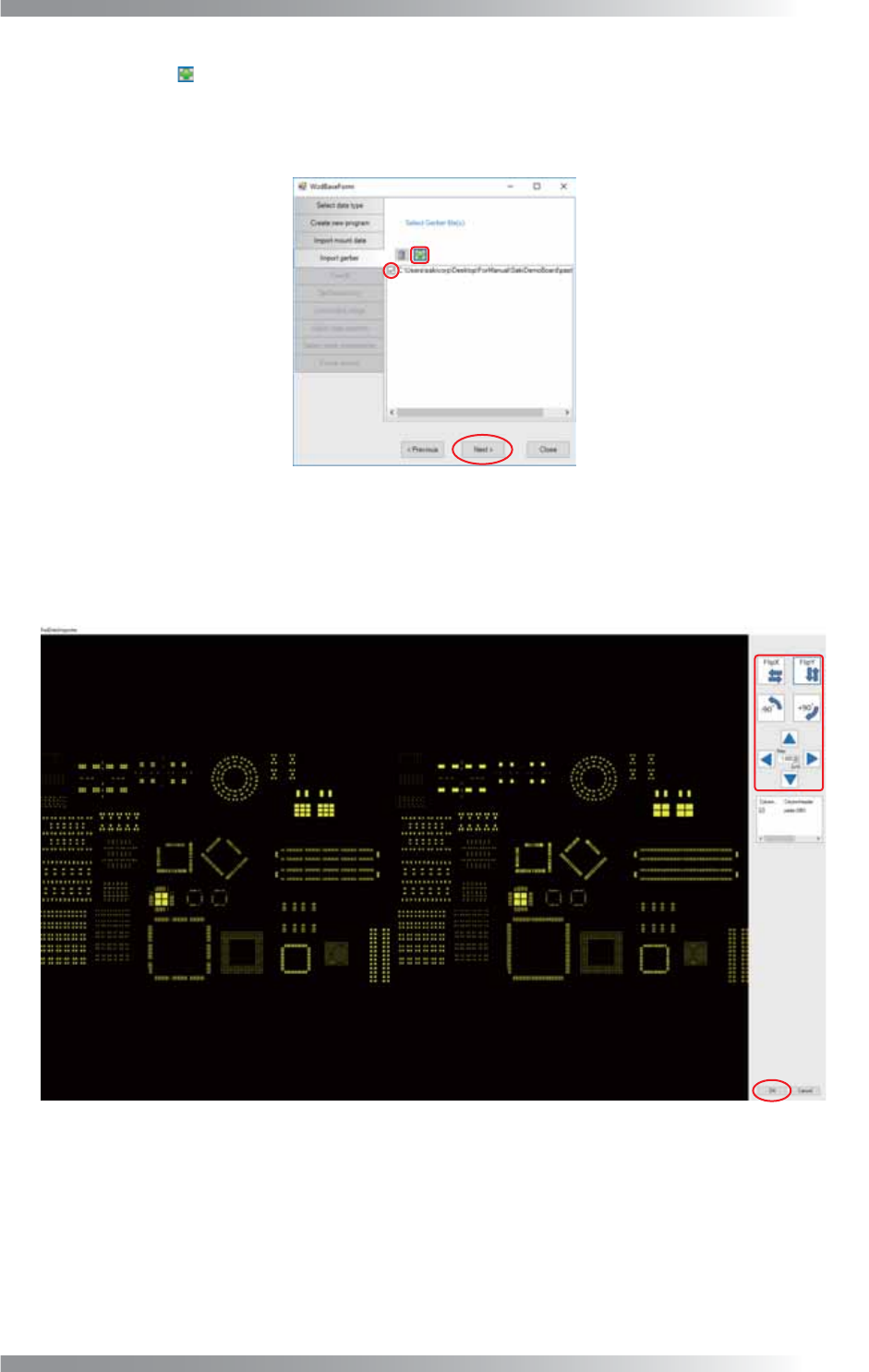

第14步： 点击 （添加），然后选择gerber文件。所选的gerber文件以列表显示。
每列都分配有一个参数。所有设置完成后，点击Next（下一步）。
勾选要加载的gerber文件，然后点击Next（下一步）。
图 1-55 选择gerber文件
第15步： 显示勾选的gerber文件。有需要可调整gerber数据的位置。
完成调整后，点击OK（好）。
图 1-56 加载gerber文件
II-
34
3D AOI Programming Manual
第 2 部分 检验数据
第16步： 点击Launch fine fit（启动合适匹配）。
图 1-57 合适匹配 1
第17步： 通过在焊盘上对角拖动来选择焊盘。
所选的焊盘位置用作参考位置。
图 1-58 合适匹配 2
第18步： 将所选的焊盘拖动到对应元件的位置。
焊盘拖动至靠近与其相对应的相同形状的元件时，显示红色虚线。
当焊盘与对应元件间出现红色虚线时停止拖动。
图 1-59 合适匹配 3
II-
35
3D AOI Programming Manual
第 2 部分 检验数据
第19步： 显示如下对话框，点击Yes（是）。
如果点击No（否）则可以调整gerber数据位置。
图 1-60 合适匹配 4
第20步： 设置电路板尺寸，然后点击Next（下一步）。
图 1-61 设置电路板尺寸
第21步： 点击Change rail width（更改轨道宽度）。
BF2-Editor不显示对话框。
图 1-62 调整轨宽 1
