3D AOI Programming Manual 第 3 部分 检验算法 III- 70 第5步： 点击 ，然后检查是否识别到检验目标。 与图案不匹配的区域会用红色显示。 图 3-5 检测检验目标 第6步： 如果样本值被判为NG时，指定样本值的OK Range（良品范围）并设置NG Type（NG类型）。 第7步： 点击 图标，并检查检验是否顺利完成。
3D AOI Programming Manual
第 3 部分 检验算法
III-
69
第4步： 如果从模板中选择一个图案
点击Select（选择），然后选择一个图案。
必要时，用Bright（亮）、Dark（暗）、None（无）和其他按钮来修改图案。
如果根据当前图像创建一个图案
点击Acquire from image（从图像获取）。
必要时，用Bright（亮）、Dark（暗）、None（无）和其他按钮来修改图案。

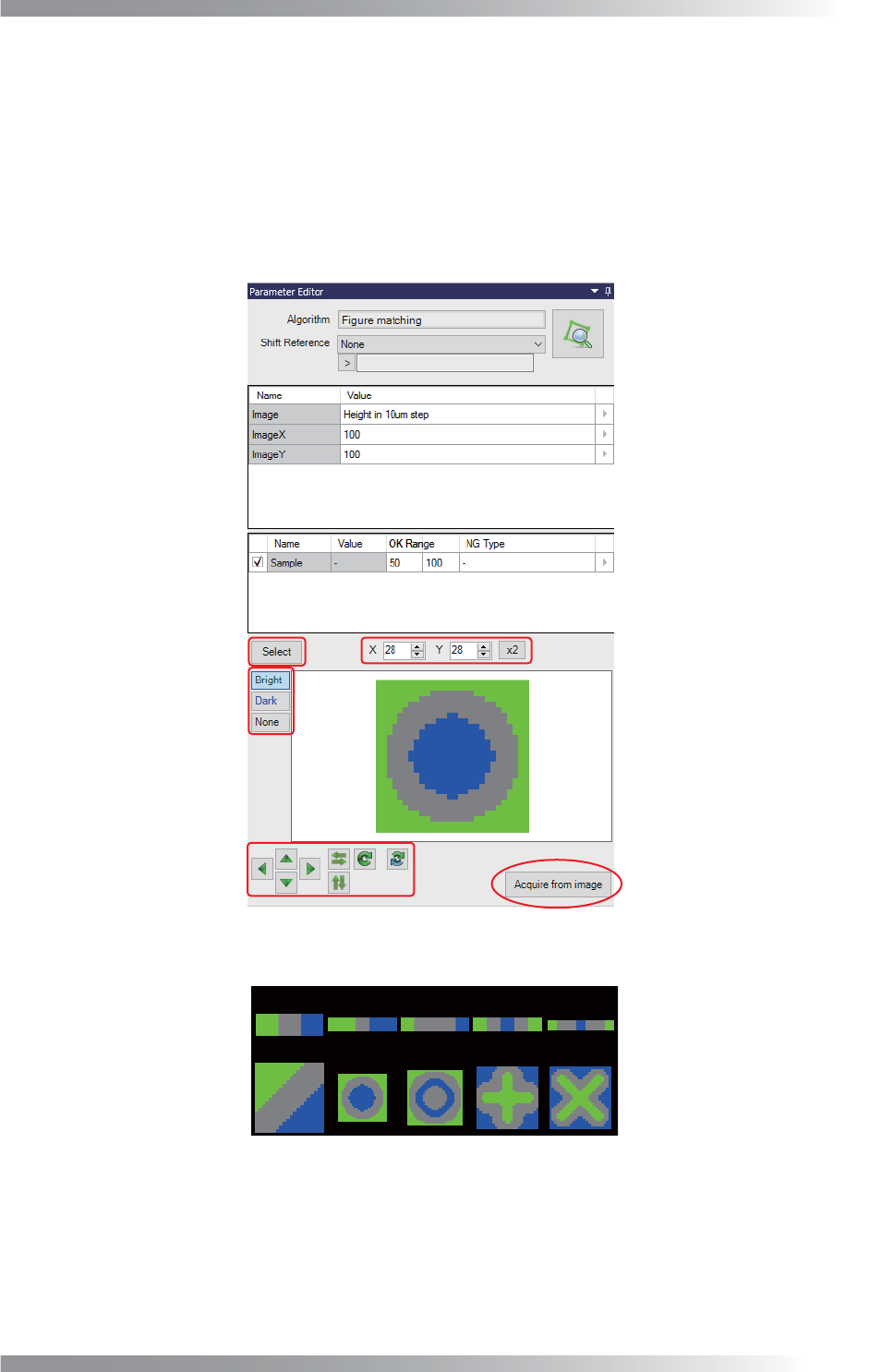

图 3-3 设置图案
图 3-4 图案可从选择按钮中选择
3D AOI Programming Manual
第 3 部分 检验算法
III-
70

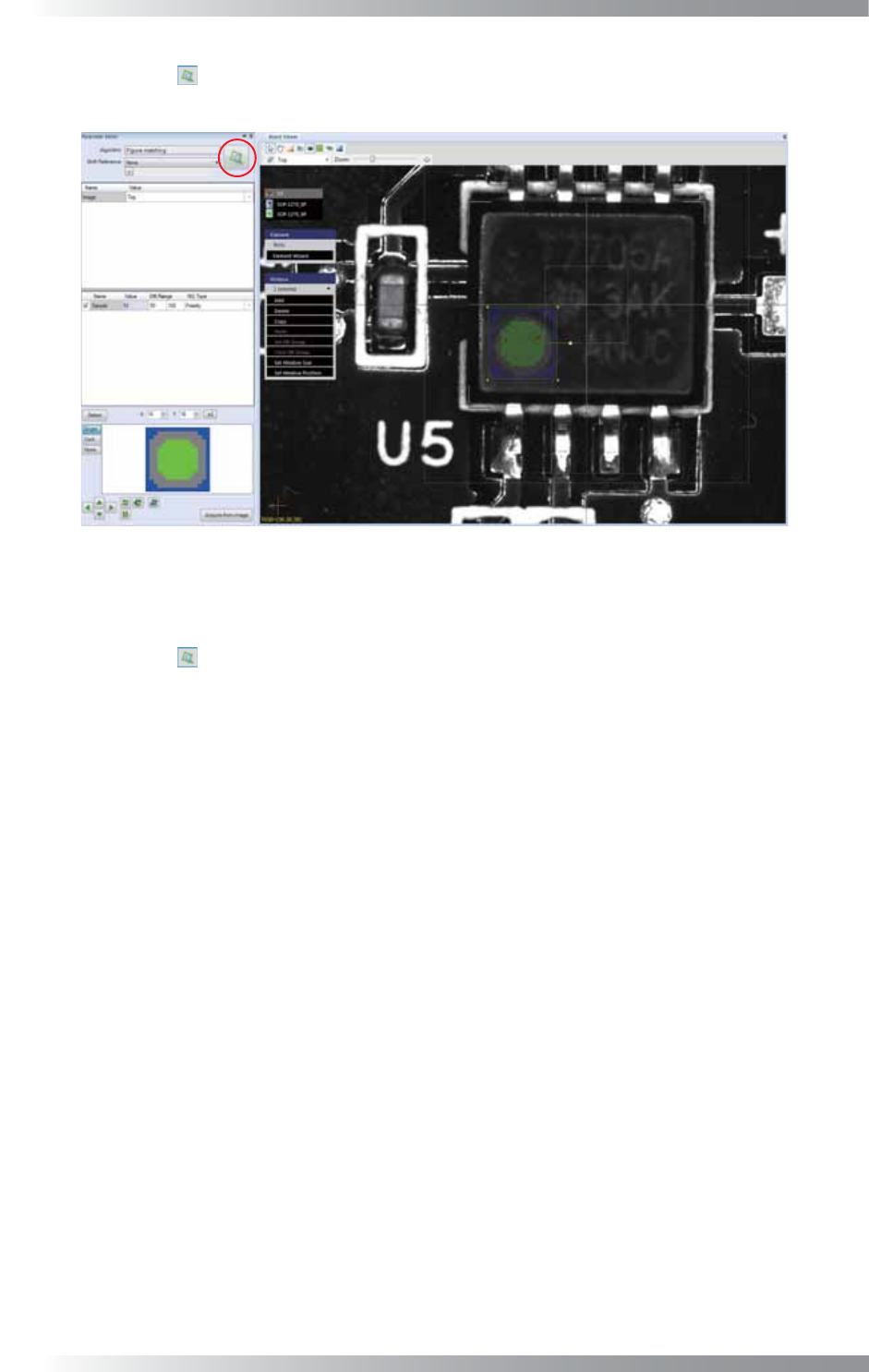

第5步： 点击 ，然后检查是否识别到检验目标。
与图案不匹配的区域会用红色显示。
图 3-5 检测检验目标
第6步： 如果样本值被判为NG时，指定样本值的OK Range（良品范围）并设置NG Type（NG类型）。
第7步： 点击 图标，并检查检验是否顺利完成。
3D AOI Programming Manual
第 3 部分 检验算法
III-
71
3.2 Image Match（图像匹配）
3.2.1 检验概述
Image Match（图像匹配）是用来执行图像匹配的算法。
该算法采用合格元件的图像与扫描图像进行比较。
除了数字字符外，符号也可以识别。
Image Match（图像匹配）适用于缺失检验、缺件检验和错位纠正。
3.2.2 参数设置

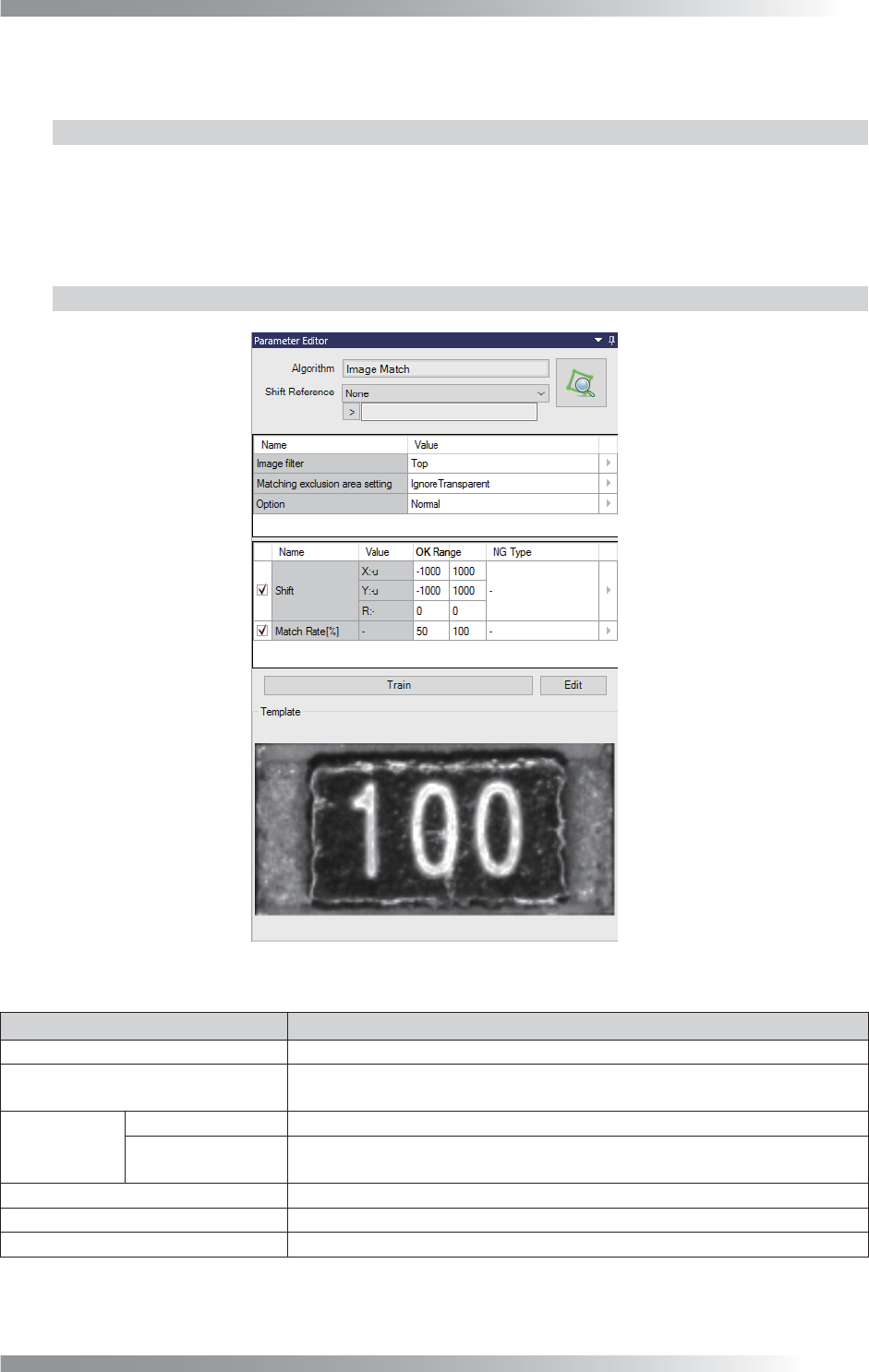

图 3-6 对话框 （Version 1.4.0.0）
参数 说明
Image filter（图像过滤器） 选择能够清晰显示目标的灯光。
Matching exclusion area
setting（不匹配区域设定）
选择Ignore Transparent（忽略透明度）使用过滤功能或使用Fast（快速）
取代过滤功能。
Option
（选项）
Normal（正常） 设置为默认。执行包括字符方向的检验。
Ignore Polarity
（忽略极性）
在忽略字符方向的同时执行检验。
检验没有极性的元件时选择此项。
Train（教示） 将指定区域的图像保存为模板图像。
Edit（编辑） 更改过滤器设置。
Template（模板） 显示模板图像。
表 3-4 参数
