II- 50 3D AOI Programming Manual 第 2 部分 检验数据 第6步： 手动分配子板2的各个基准点。 在基准标定点的列表上层选择PanelFiducial Mark1（面板基准标定点1）、PanelFiducial Mark2（面板基准标定点2）。 参考第2步到第5步，分配子板2的基准点。 图 1-96 手动分配基准点 7 第7步： 完成子板2的基准点分配后，点击OK（好）关闭基准点分配对话框。 图 1-97…

100%1 / 468
II-
49
3D AOI Programming Manual
第 2 部分 检验数据
第4步： 出现坏板基准点选择对话框。
勾选子板1的坏板基准点，然后点击OK（好）。
手动放置坏板基准点时，点击 （添加坏板基准点）。
图 1-94 手动分配基准点 5
第5步： 显示以下对话框。
勾选Sub board（子板），然后设置为1。
所有设置完成后，点击OK（好）。
手动将元件设置到子板时，
点击
（添加元件）。
图 1-95 手动分配基准点 6
II-
50
3D AOI Programming Manual
第 2 部分 检验数据
第6步： 手动分配子板2的各个基准点。
在基准标定点的列表上层选择PanelFiducial Mark1（面板基准标定点1）、PanelFiducial
Mark2（面板基准标定点2）。
参考第2步到第5步，分配子板2的基准点。
图 1-96 手动分配基准点 7
第7步： 完成子板2的基准点分配后，点击OK（好）关闭基准点分配对话框。
图 1-97 手动分配基准点 8
II-
51
3D AOI Programming Manual
第 2 部分 检验数据

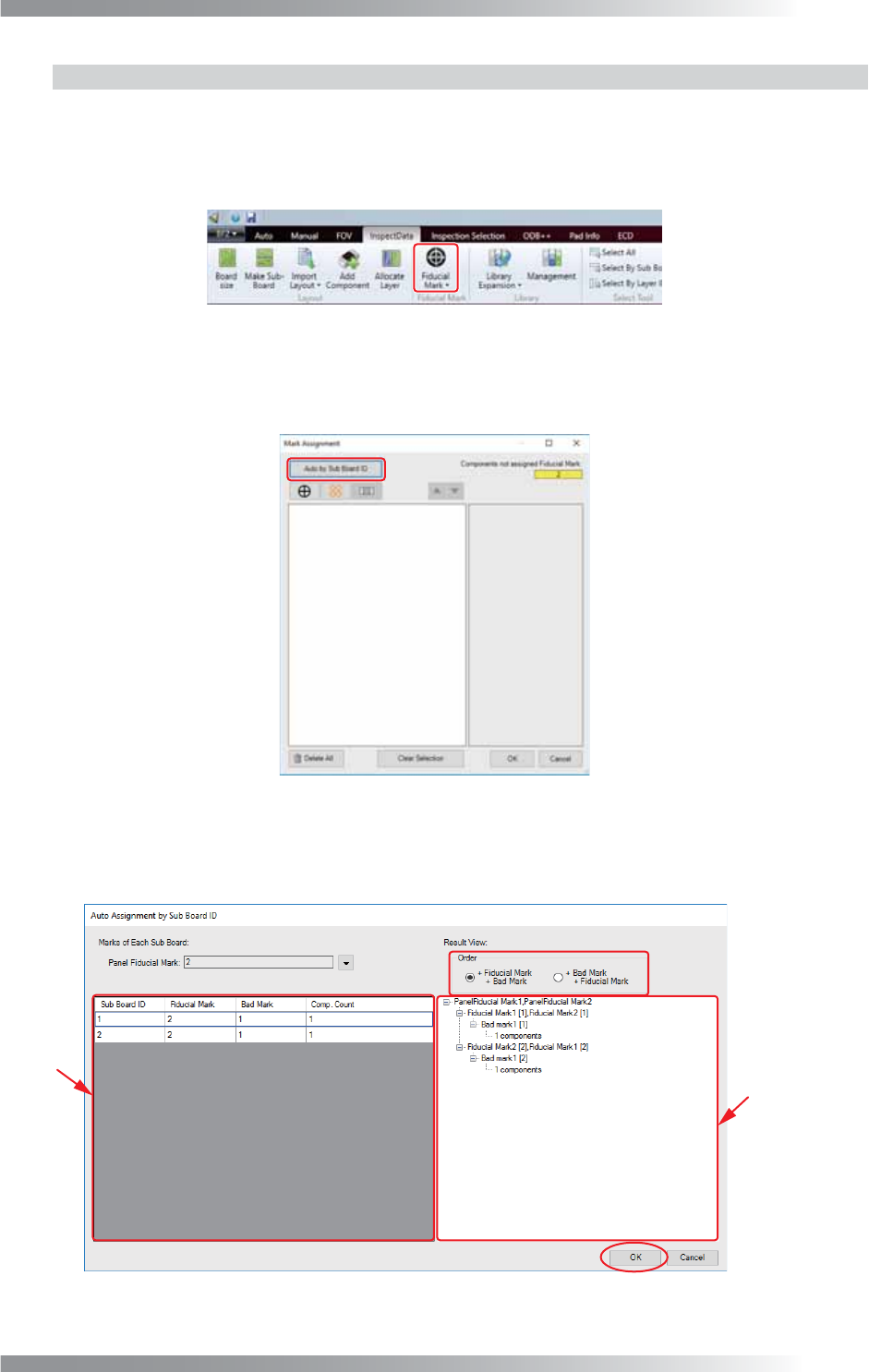

1.4.3 自动分配基准点
根据子板ID为每一元件自动分配合适的基准点。
第1步： 从InspectData（检验数据）选项卡中选择Fiducial Mark（基准标定点）组 > Fiducial
Mark（基准标定点）。
图 1-98 自动分配基准点 1
第2步： 显示以下对话框。
点击Auto by Sub Board ID（通过子板ID自动）。
图 1-99 自动分配基准点 2
第3步： 显示以下对话框，自动为所有元件分配基准点。
点击OK（好），关闭对话框。
$VVLJQPHQW/LVW
ߚ䜡߫㸼
0DUN7UHH
෎ޚᷛᅮ⚍ⱘ߫㸼
图 1-100 自动分配基准点 3
