3D AOI Programming Manual
第 3 部分 检验算法
III-
54
2.5 Area Average（平均值）
2.5.1 检验概述
Area Average（平均值）算法用于指定可接受的亮度值范围。
此算法输出符合规定亮度值的区域百分比，以及符合该亮度值的像素的平均亮度值。
2.5.2 参数设置
图 2-17 对话框 （Version 0.0.0.2）
参数 说明
Lower limit（下限）
NG亮度值比OK亮度值高时
将OK值和NG值的临界值输入至Upper limit（上限）。
将0输入至Lower limit（下限）。
如果OK亮度值比NG亮度值高
将255输入至Upper limit（上限）。
将OK值和NG值的临界值输入至Lower limit（下限）。
Upper limit（上限）
Image filter（图像过滤器） 选择可以使OK和NG亮度值差清晰显示值的灯光。
表 2-10 参数
参数 说明
Average（平均值） 对于能够满足特定亮度值的像素，指定其平均亮度值的上限和下限。
Area[%]（区域[%]） 规定检测窗口的指定亮度值百分比的上限和下限。
Average height[μm]（平均高度[μm]） 显示匹配指定亮度值的像素平均高度。
Volume [μm3]（数量 [μm3]） 显示匹配指定亮度值的像素总数。
表 2-11 良品范围设置
2.5.3 设置步骤
第1步： 从Algorithm（算法）下拉列表中选择AreaAverage（平均值）。
如需通过其他算法使用相同的偏移信息，请在Shift Reference（偏移参考）的下拉
菜单中选择Body Shift（本体偏移）。
3D AOI Programming Manual
第 3 部分 检验算法
III-
55
第2步： 从Image filter（图像过滤器）下拉菜单中选择可以使OK和NG亮度值差值清晰显示的灯光。
第3步： 调整检测窗口的尺寸和位置。
图 2-18 调整检测窗口
第4步： 调整Lower limit（下限）值和Upper limit（上限）值。
如果NG亮度值高于OK亮度值
将OK值和NG值的临界值输入至Upper limit（上限）。将0输入到Lower limit（下限）。
如果OK亮度值高于NG亮度值
将255输入至Upper limit（上限）。将OK值和NG值的临界值输入至Lower limit（下限）。
第5步： 点击
图标，并检查是否检测到检验目标。
图 2-19 检测元件
第6步： 设置样本值的可接受范围。
如果未执行该检查操作，请取消选中该项目。
第7步： 点击 图标，并检查检验是否顺利完成。
3D AOI Programming Manual
第 3 部分 检验算法
III-
56
2.6 Bright Level（灰度）
2.6.1 检验概述
Bright Level（灰度）算法用于输出阈值，即特定区域的占比，还可以用于检测超出输出阈值的像
素。
Black White（黑白）指定亮度阈值，划分检测窗口的高亮度区域（明亮区）和低亮度区域（黑暗
区），并输出这些区域的占比。
然而，与Black White（黑白）的检验方法相反，Bright Level（灰度）输出规定区域占比的阈
值。Bright Level（灰度）输出的阈值可以与其他算法一同使用，也可以用于检验亮度变化较大的
元件。
2.6.2 参数设置

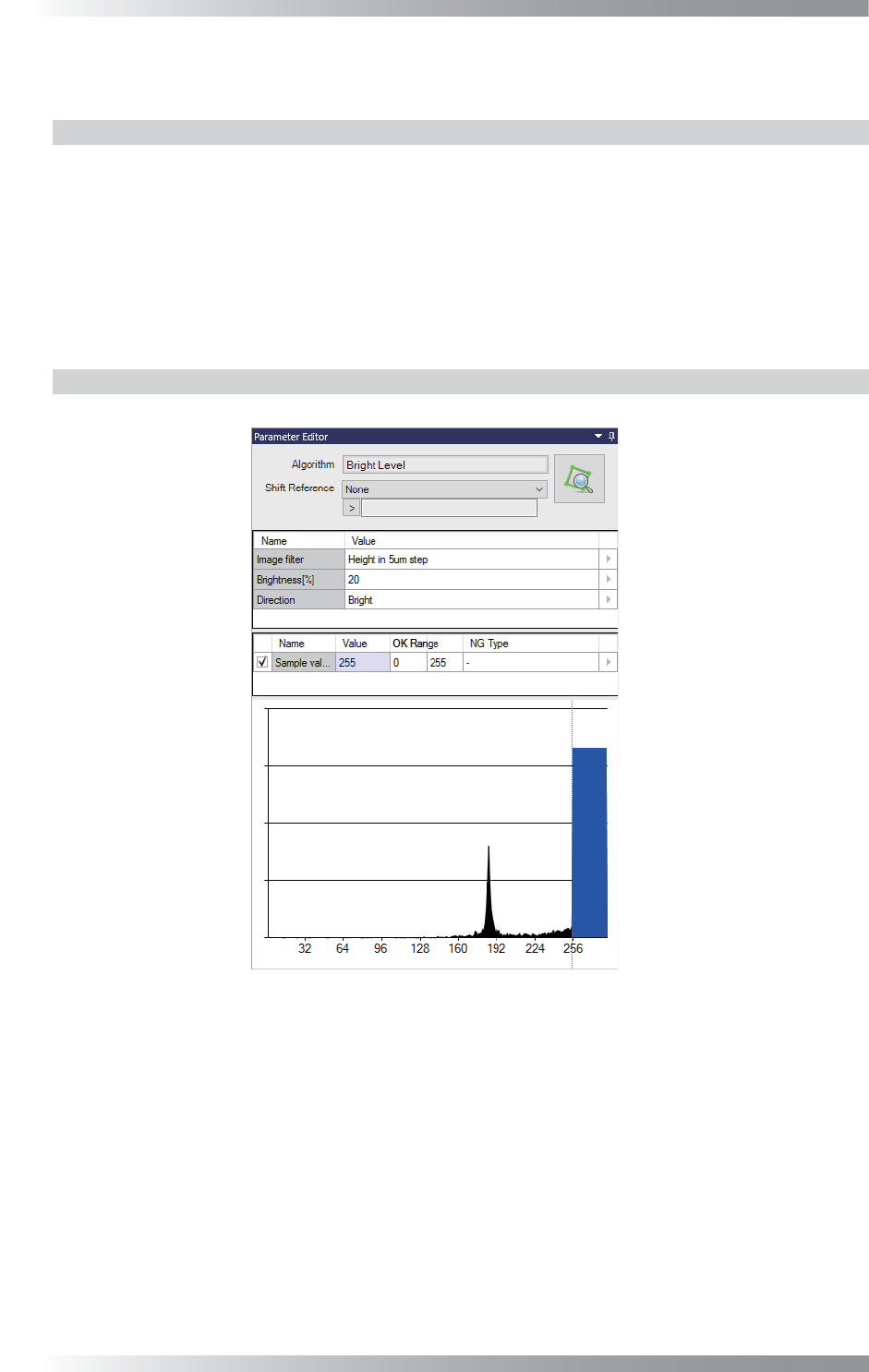

图 2-20 对话框 （Version 0.0.0.1）
