II- 173 3D AOI Programming Manual 第 2 部分 检验数据 4.2 扫描电路板 本节说明如何手动扫描电路板。 要用自动模式扫描，请参考Operation Manual（操作手册）。 第1步： 参考第1部分 1.3 选择检验数据文件，选择一个检验数据文件。 第2步： 从Manual（手动）选项卡中选择Machine control（机器控制）组 > Load/Unload（加载/卸载）， 给机器加载电…
II-
172
3D AOI Programming Manual
第 2 部分 检验数据

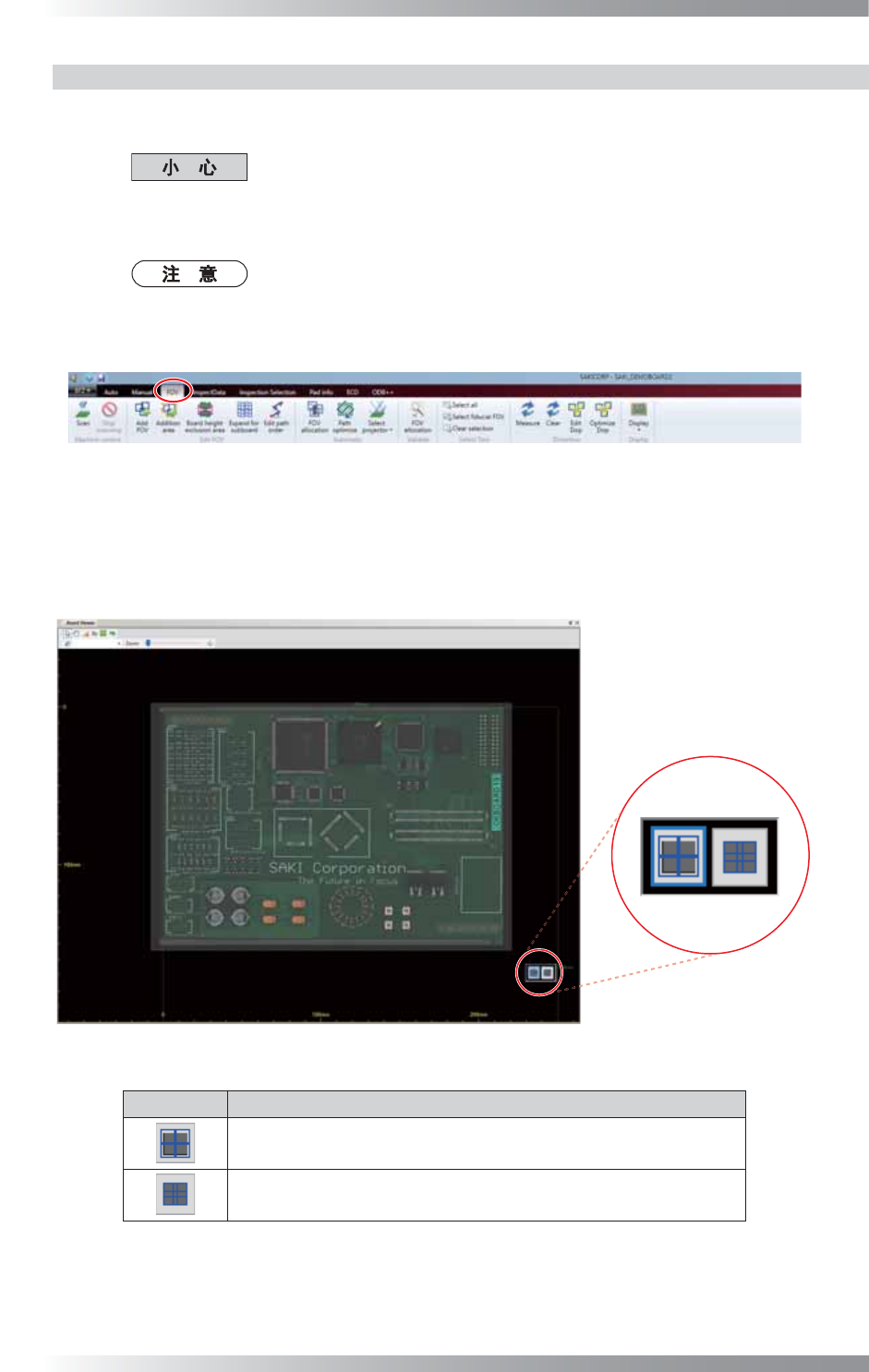

4.1.2 简便视野的分配
下面说明如何使用简便视野分配功能。如果需要在设置形状和检查参数前获取一张电路板图像时，
通过以下步骤分配检验数据的视野。
在简便视野分配功能里，视野也会分配到不用检验的位置。为了减少扫描时间，设
置检查参数后，通过FOV allocation（扫描范围分配）（参考4.3.3 优化视野分配
（自动分配））和Path optimize（路径优化）（参考4.3.7 视野路径优化）确保优
化视野的分配。
在默认设置里，投影仪设置为NSEW（东西南北向投射）。
如果元件或电路板的高度无法准确测量，参考4.3.10 投影仪设置来修改投影仪的设置。
第1步： 选择FOV（视野）选项卡。
图 4-4 简便视野的分配 1
第2步： 在Board Viewer（电路板观察器）里将鼠标拖动并围绕要设置视野的区域。
松开鼠标键时，在窗口右下角显示如图4-5所示的图标。参考表4-1并选择一个图标。
视野根据所选的图标进行分配。
图 4-5 简便视野的分配 2
项目 说明
将视野分配到所选的区域并不要相互重叠。
分配视野填充所选区域（视野可能相互重叠）。
表 4-1 说明
II-
173
3D AOI Programming Manual
第 2 部分 检验数据

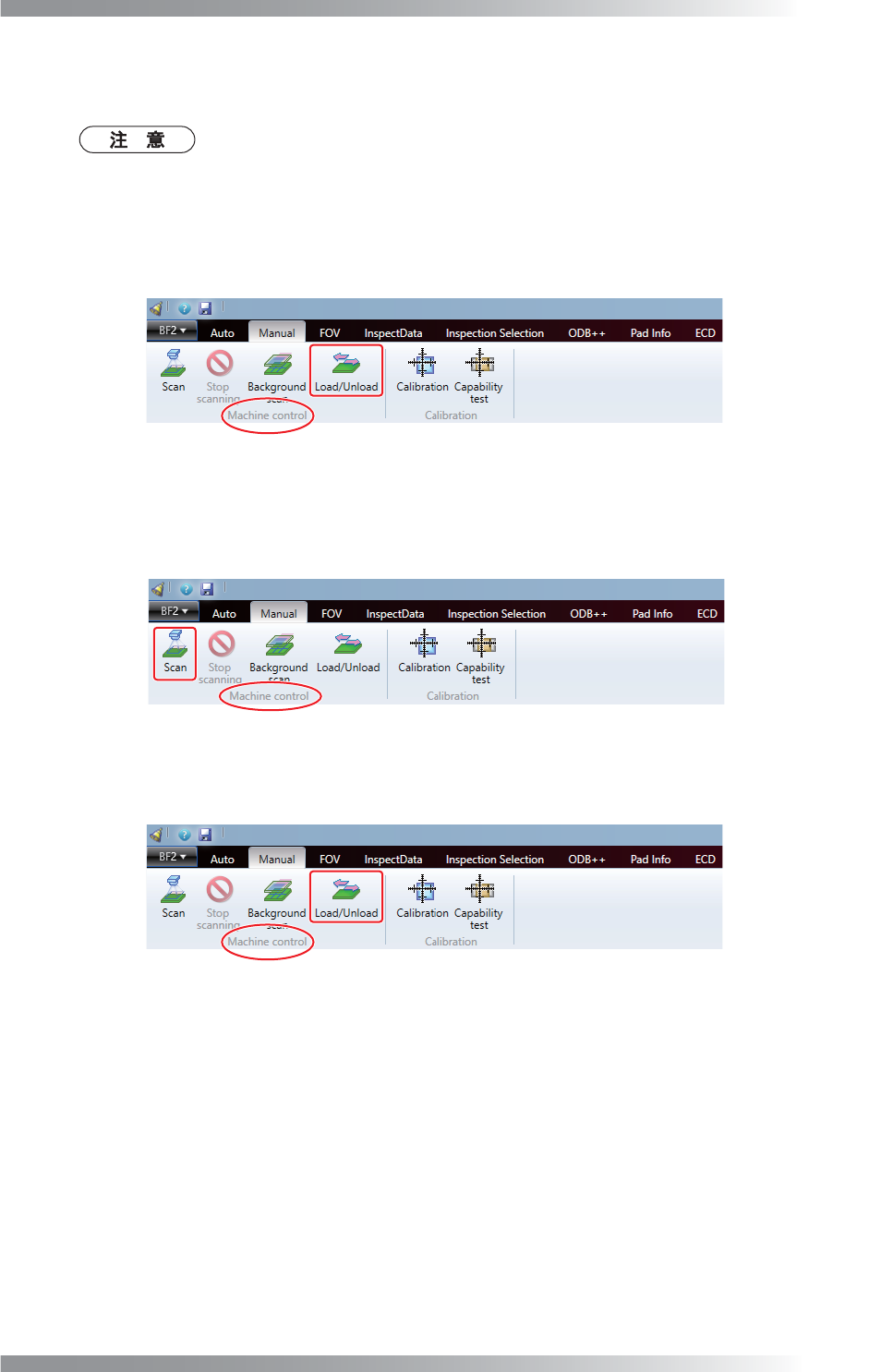

4.2 扫描电路板
本节说明如何手动扫描电路板。
要用自动模式扫描，请参考Operation Manual（操作手册）。
第1步： 参考第1部分 1.3 选择检验数据文件，选择一个检验数据文件。
第2步： 从Manual（手动）选项卡中选择Machine control（机器控制）组 > Load/Unload（加载/卸载），
给机器加载电路板。检查电路板是否到达指定位置并固定好。
图 4-6 加载电路板
第3步： 从Ribbon（功能区）上选择Machine control（机器控制）组 > Scan（扫描）。加载的电路板已
扫描。
图 4-7 扫描
第4步： 选择Machine control（机器控制）组 > Load/Unload（加载/卸载）把电路板从机器卸载。
图 4-8 卸载电路板
II-
174
3D AOI Programming Manual
第 2 部分 检验数据
4.3 编辑视野
4.3.1 选择视野
下面对如何从Board Viewer（电路板观察器）选择视野进行说明。
第1步： 选择FOV（视野）选项卡。
图 4-9 视野
第2步： 选择所有视野
从Ribbon（功能区），选择Select Tool（选择工具）组 > Select All（全选）。
按 + 键也可选择所有的视野。
图 4-10 选择所有元件数据
通过基准标定点选择所有视野
从Ribbon（功能区），选择Select Tool（选择工具）组 > Select fiducial FOV（选择基
准标定点）。
图 4-11 通过基准标定点选择所有视野
清除视野选择
从Ribbon（功能区），选择Select Tool（选择工具）组 > Clear selection（清除选择）。
图 4-12 清除选择
