3D AOI Programming Manual
第 3 部分 检验算法
III-
94
4 检验项目
4.1 Distribution（分布）
4.1.1 检验概述
Distribution（分布）是检测IC元件引脚之间的桥接的算法。
焊锡是比电路板基亮。因此，当检测窗口设置在引脚之间时，会以亮线形式显示桥接。
Distribution（分布）将检测窗口分隔成多个块并计算最大值与最小值之间的差异。将计算值作为
样本值。
如果样本值在规定的可接受范围内，则检验结果OK。
㻞㻜
㻠㻜㻟㻜
㻡㻜 㻟㻜
㻠㻜
㻢㻜㻠㻜
㻡㻜㻡㻜
㻟㻜
㻠㻜
㻣㻜
㻡㻜
㻢㻜
㻡㻜
㻞㻟㻜㻢㻜
㻠㻜 㻢㻜
㻞㻞㻜
㻞㻜㻟㻜
㻟㻜㻡㻜
㻟㻜
㻣㻜
㻞㻝㻜
㻡㻜
㻠㻜
㻞㻜
㻟㻜㻢㻜
㻟㻜 㻠㻜
㻡㻜
㻡㻜㻞㻜㻜
㻢㻜㻠㻜
㻞㻞㻜
㻣㻜
㻟㻜
㻢㻜
㻡㻜
㻞㻜
㻠㻜 㻠㻜 㻝㻣㻜 㻠㻜 㻝㻥㻜 㻝㻥㻜 㻞㻝㻜 㻝㻤㻜
㓘㢨ᆍㅜ ṭᵢٲ
ᴶቅٲ
ᴶཝٲ
D ↙ᑮ F ẛ
E ⍷
䶔ẛ
䈛㇍⌋ሼỶ僂ネਙ࠼ᡆཐѠඍᒬ䇗㇍∅жࡍⲺᴶཝӤᓜٲૂᴶቅӤᓜٲҁ䰪ⲺᐤᔸȾ
ሼᴶቅᐤᔸٲ֒ѰṭᵢٲȾ
ṭᵢٲ䗽儎
ྸ᷒ 2.㤹പ䇴㖤൞ 㠩 ҁ䰪Ⱦ

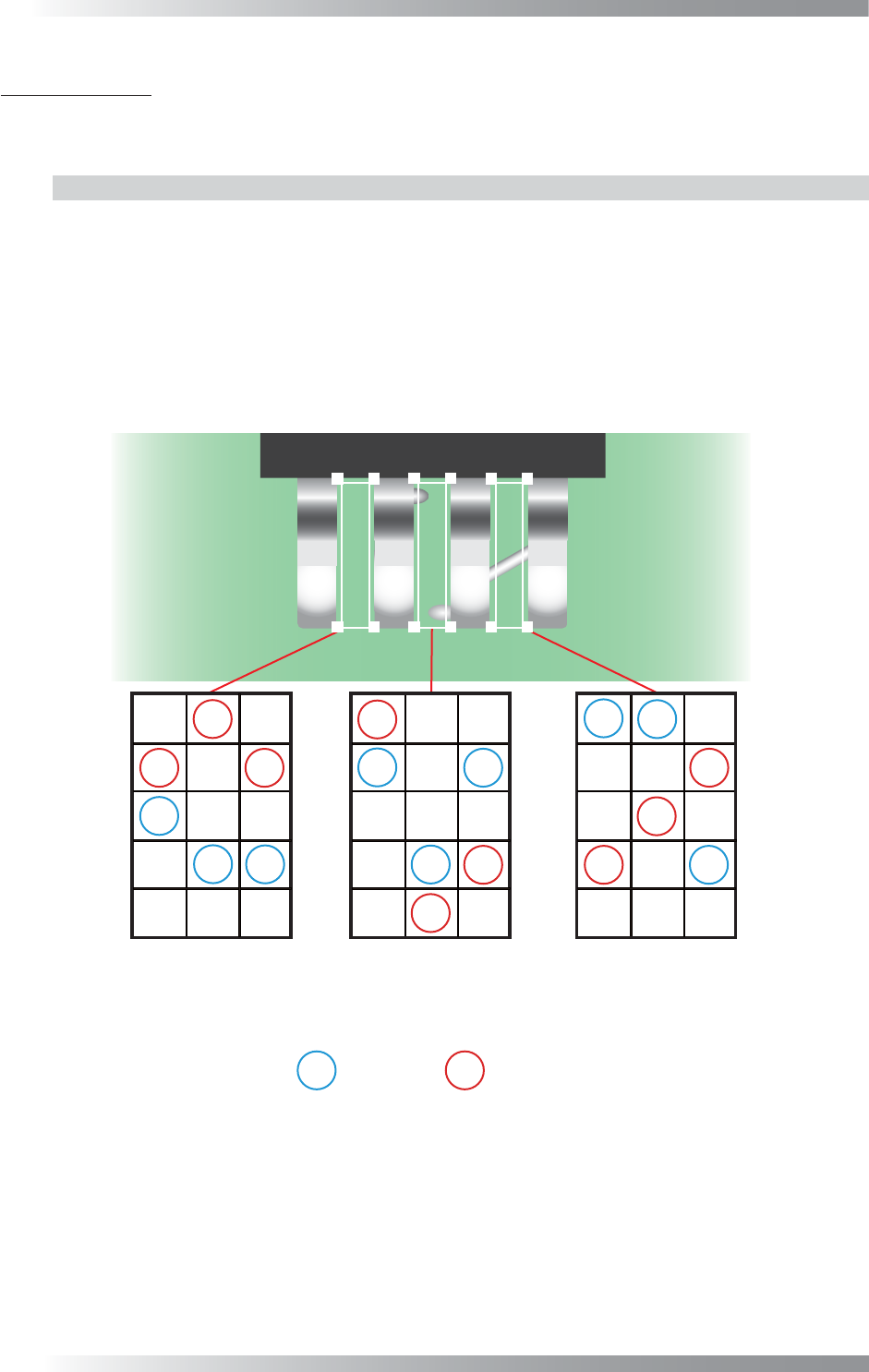

图 4-1 分配概述
3D AOI Programming Manual
第 3 部分 检验算法
III-
95

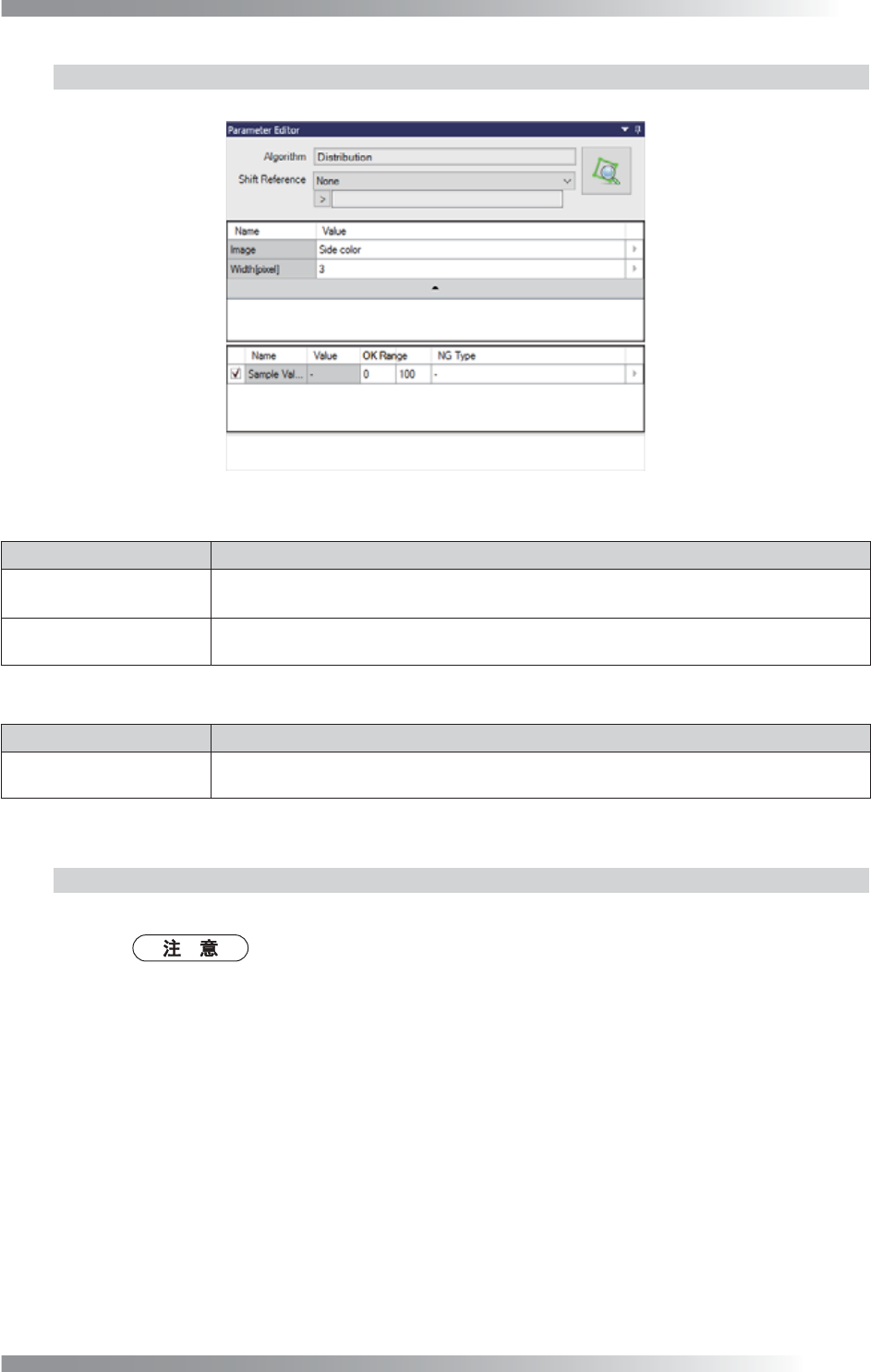

4.1.2 参数设置
图 4-2 对话框（Version 1.0.0.0）
参数 说明
Image（图像）
选择一种能清晰地显示焊锡的灯。
对于桥接检验，请选择Low（低）。
Width [pixel]
（宽度[像素]）
设置更大的数值以减少噪点。
默认值为3。
表 4-1 参数
参数 说明
Distribution（分布）
规定样本值的可接受范围。
关于桥接检验，设置上限大约为80和下限大约为0。
表 4-2 良品范围设置
4.1.3 设置步骤
第1步： 从Algorithm（算法）下拉列表中选择Distribution（分布）。
如需通过其他算法使用相同的偏移信息，请在Shift Reference（偏移参考）的下拉
菜单中选择Body Shift（本体偏移）。
第2步： 从Image（图像）下拉列表中选择可以使焊锡能够清晰显示的灯光。
对于桥接检验，请选择Low（低）。
3D AOI Programming Manual
第 3 部分 检验算法
III-
96

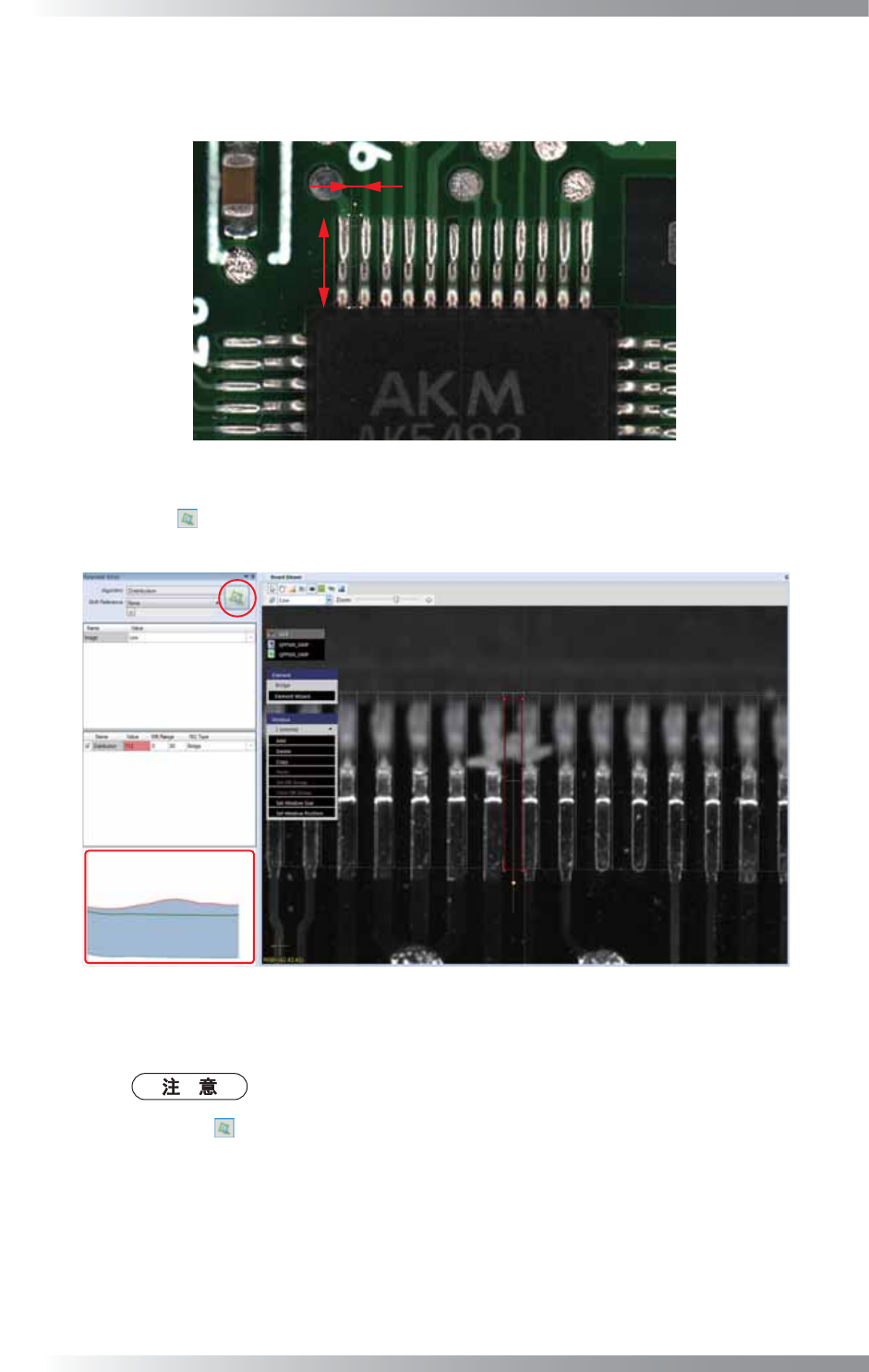

第3步： 根据焊盘端，将检测窗口的长度调整至包围该引脚。
将宽度调整至与引脚间距相匹配的位置。
图 4-3 调整检测窗口
第4步： 点击 ，然后检查是否检测到桥接。
检测到的数值以图表形式显示在Parameter Editor（参数编辑器）的下侧。
图 4-4 检测检验目标
第5步： 如果样本值被判为NG时，指定样本值的OK Range（良品范围）并设置NG Type（NG类型）。
关于桥接检验，设置上限大约为80和下限大约为0。
第6步： 再次点击 图标，并检查检验是否顺利完成。
