II- 256 3D AOI Programming Manual 第 2 部分 检验数据 第13步： 在Detect & Inspect Parameter Editor（检测&检验参数编辑器）选择Algorithm（算法），如有 需要则设置参数。 参数设置完成后，在功能区点击Exit（退出），关闭编辑界面。 有关详情，请参考10.6 ECD算法设置（高度Ecd）。 图 10-16 ECD设置 12 图 10-17 E…
II-
255
3D AOI Programming Manual
第 2 部分 检验数据

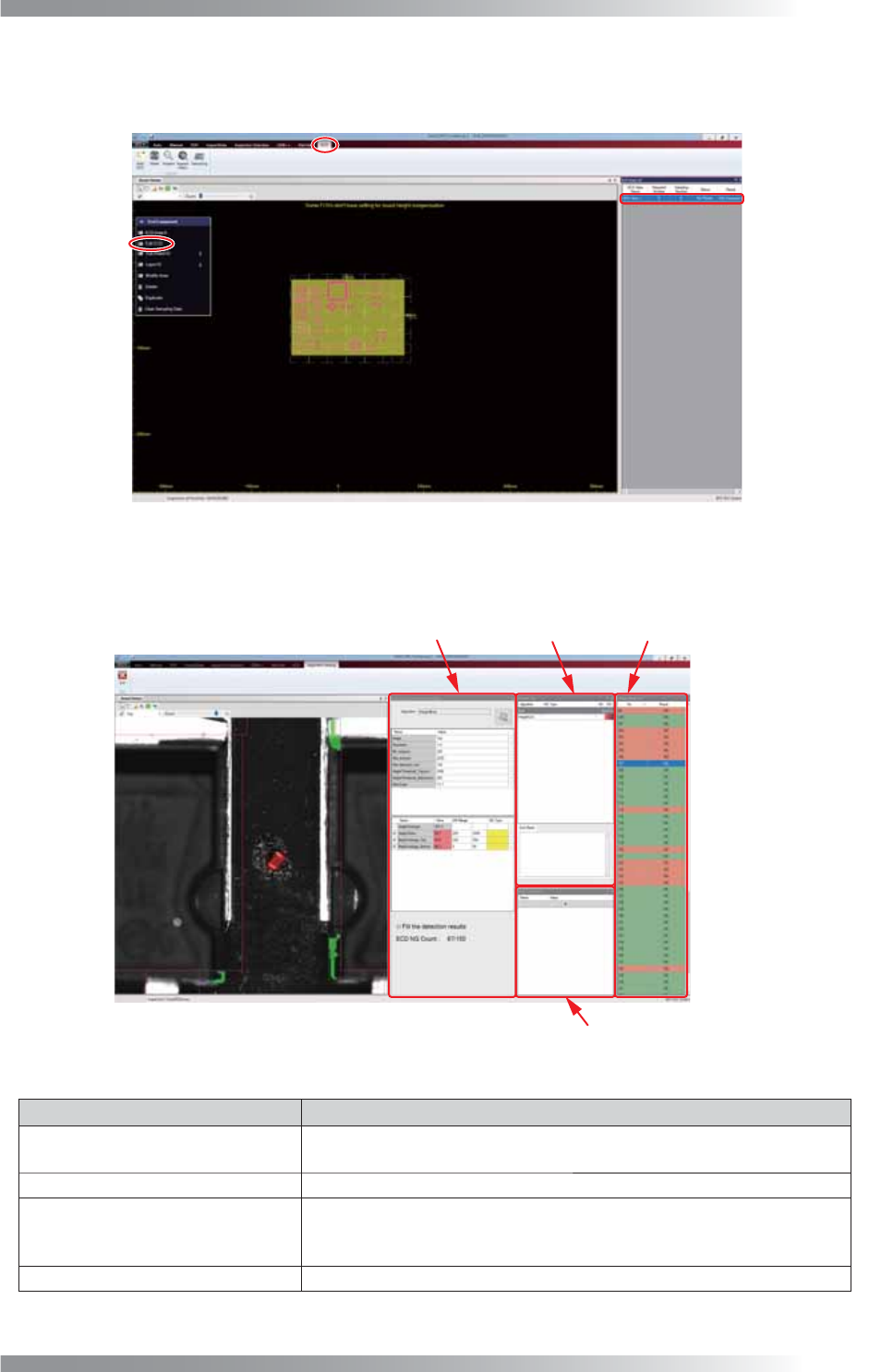

第11步： 选择ECD选项卡，然后从ECD Area List（ECD区域列表）选择ECD区域进行编辑。
显示编辑板，然后在编辑板点击Edit ECD（编辑ECD）。
图 10-14 ECD设置 10
第12步： 显示ECD编辑界面。
6DPSOLQJ3DUDPV˄ḋᴀখ᭄˅
:LQGRZ7UHH
˄にষᷥ˅
'HWHFW,QVSHFW3DUDPHWHU(GLWRU
˄Ẕ⌟˂Ẕ偠খ᭄㓪䕥఼˅
'HWHFW5HVXOW/LVW
˄Ẕ⌟㒧ᵰ߫㸼˅
图 10-15 ECD设置 11
项目 说明
Detect & Inspect Parameter
Editor（检测&检验参数编辑器）
选择ECD检验的算法。
选择了算法时，检查参数显示在上方列表，检验参数显示在下方列表。
Sampling Params（样本参数） 只有Saki工程师才能修改此项。不要随意修改此设置。
Detect Result List
（检测结果列表）
显示ECD检验结果。
OK：检测到但是判断为未误放元件的区域。
NG：检验判断为误放元件的区域
Window Tree（窗口树） 显示ECD检测窗口
表 10-8 说明
II-
256
3D AOI Programming Manual
第 2 部分 检验数据

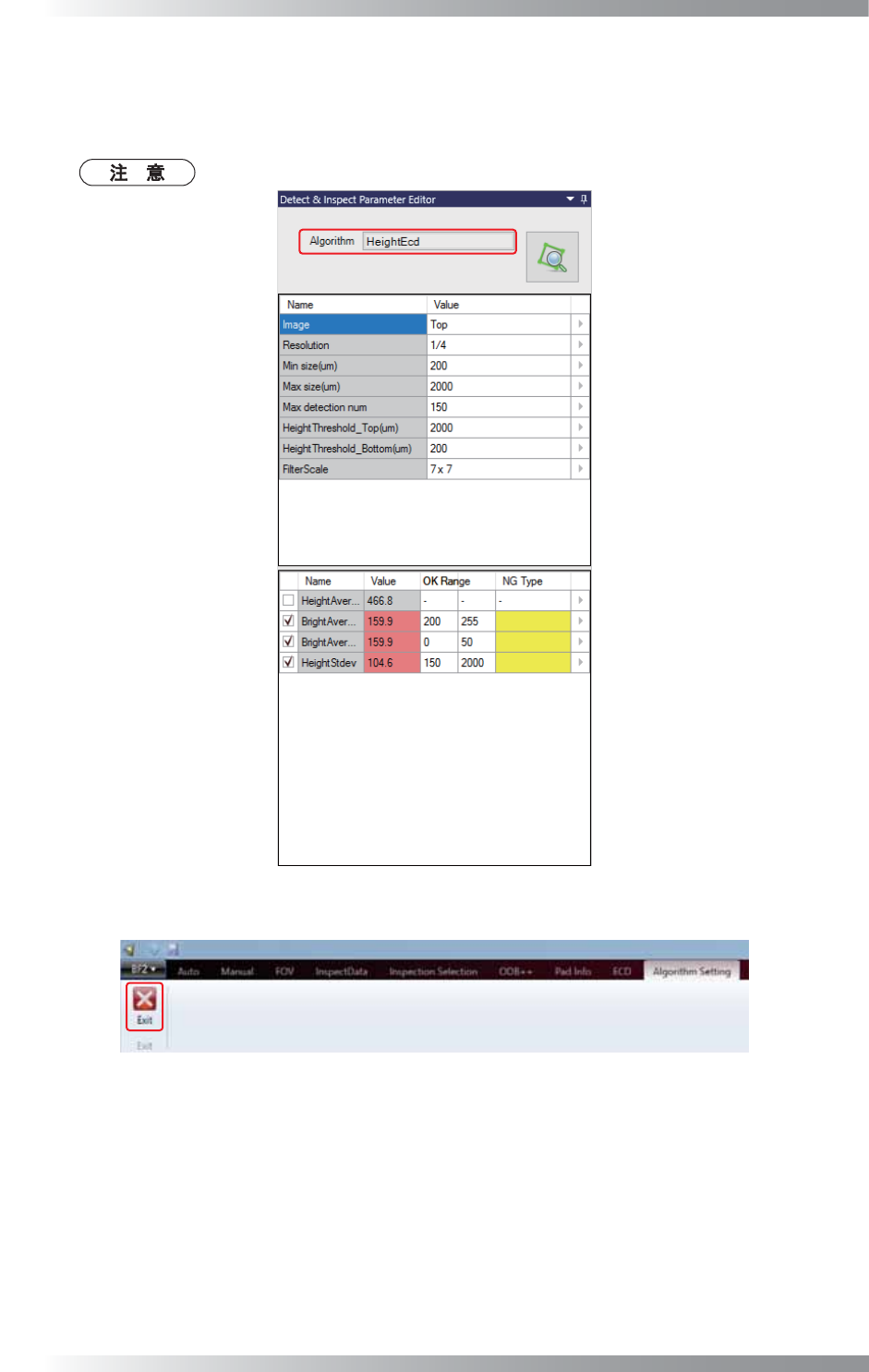

第13步： 在Detect & Inspect Parameter Editor（检测&检验参数编辑器）选择Algorithm（算法），如有
需要则设置参数。
参数设置完成后，在功能区点击Exit（退出），关闭编辑界面。
有关详情，请参考10.6 ECD算法设置（高度Ecd）。
图 10-16 ECD设置 12
图 10-17 ECD设置 13
II-
257
3D AOI Programming Manual
第 2 部分 检验数据

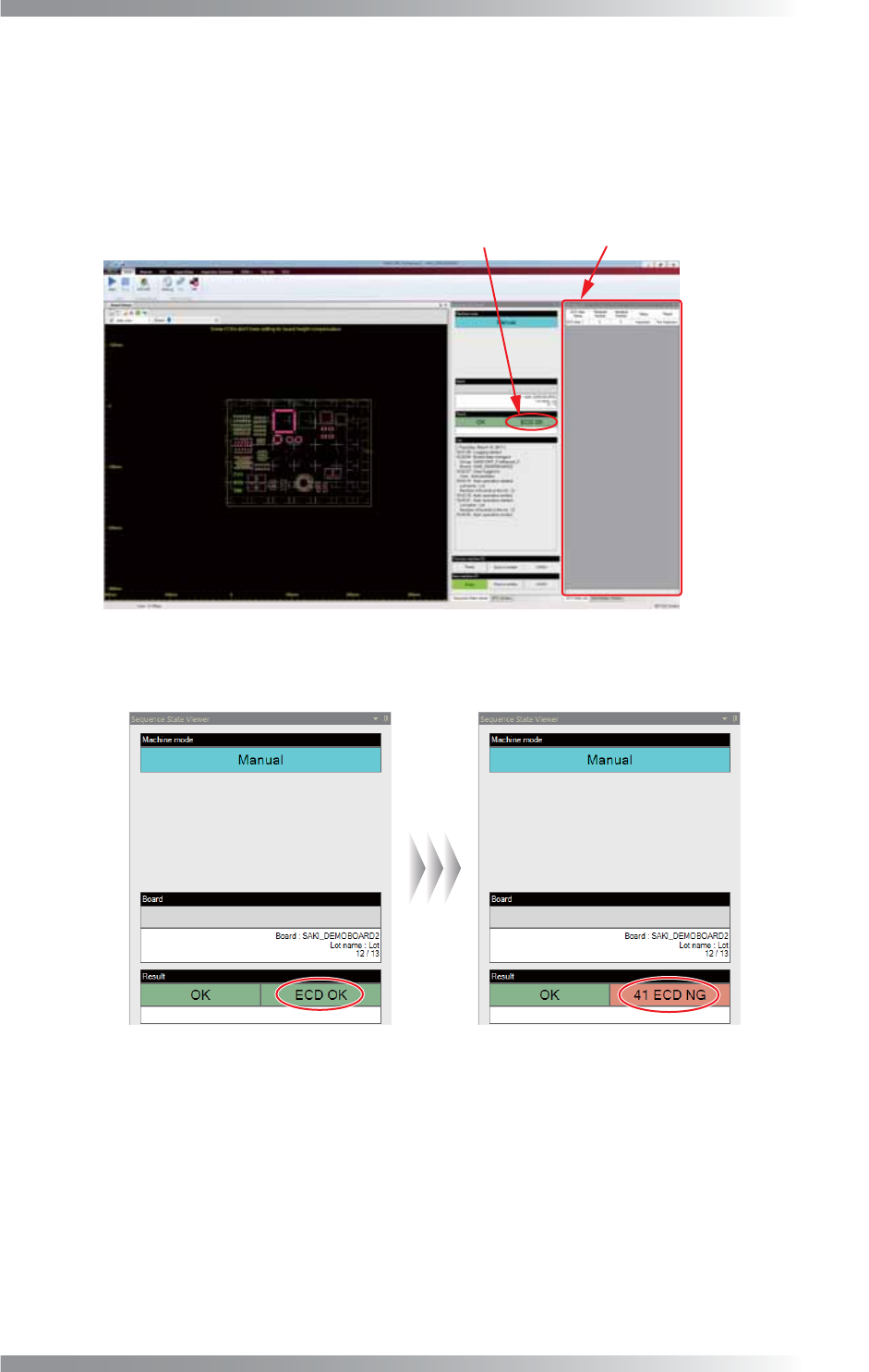

10.4 自动模式
对自动模式界面的ECD检测进行说明。
在自动模式界面，出现显示每个ECD区域状态的ECD Inspection Result（ECD检验结果）和ECD Area
list（ECD区域列表）。
(&'$UHDOLVW(&' ऎඳ߫㸼 (&',QVSHFWLRQ5HVXOW(&' Ẕ偠㒧ᵰ
图 10-18 自动模式界面
ECD检验结果为NG时，检测到的误放元件数量如下。
图 10-19 ECD检验结果
