II-
42
3D AOI Programming Manual
第 2 部分 检验数据
1.4 基准标定点和坏板基准点设置
1.4.1 创建基准点
本节说明如何设置基准标定点和坏板基准点。
第1步： 选择InspectData（检验数据）选项卡。
图 1-75 检验数据
第2步： 从Board Viewer（电路板观察器）中选择要设置为基准标定点或坏板基准点的元件数据。
如果没有可设置为基准标定点或坏板基准点的元件数据，则新建一个元件数据来设
置基准点。
有关详情，请参考3.2.2 添加元件数据。
第3步： 编辑板显示在Board Viewer（电路板观察器）上。
如果基准标定点/坏板基准点的坐标包含在CAD数据里
进行第4步。
如果没有包含基准标定点/坏板基准点的坐标包含在CAD数据里
选择Normal Component（正常元件） > Fiducial mark（基准标定点）或Bad Mark（坏板基
准点）。
显示以下对话框。点击Yes（是）。
图 1-76 编辑板 1
图 1-77 确认对话框
II-
43
3D AOI Programming Manual
第 2 部分 检验数据

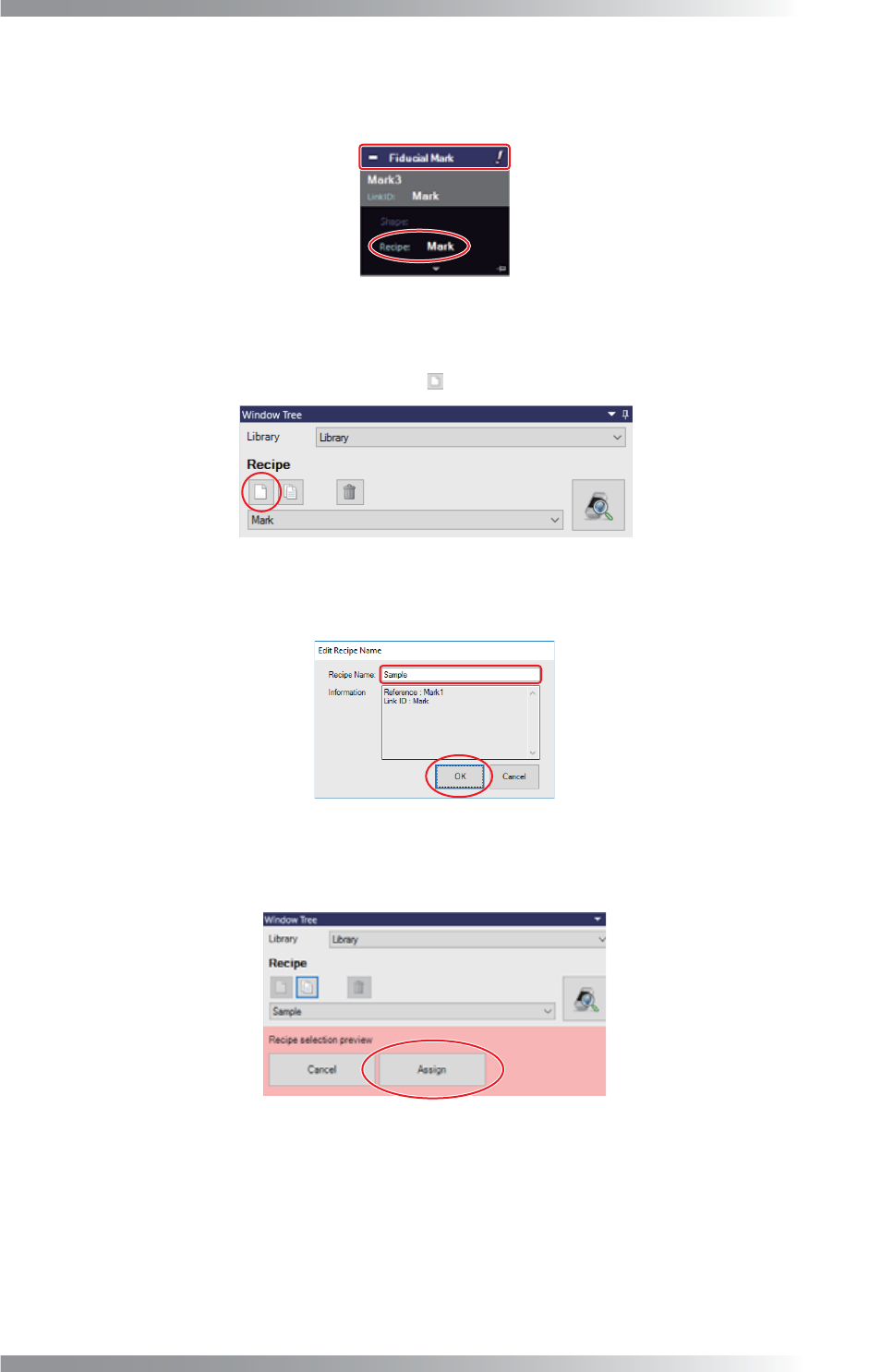

第4步： 确认所选元件被设置为Fiducial mark（基准标定点）或Bad Mark（坏板基准点），然后点
击Recipe（检查参数）。
图 1-78 编辑板 2
第5步： 从停靠窗口选择Window Tree（窗口树） > Library（检验库） > Library（检验库）。
点击Window Tree（窗口树）上方的 。
图 1-79 新建
第6步： 输入检查参数名称并点击OK（好）。
图 1-80 输入检查参数名称
第7步： 从Recipe selection preview（检查参数选择预览），然后点击Assign（分配）。
图 1-81 分配
II-
44
3D AOI Programming Manual
第 2 部分 检验数据

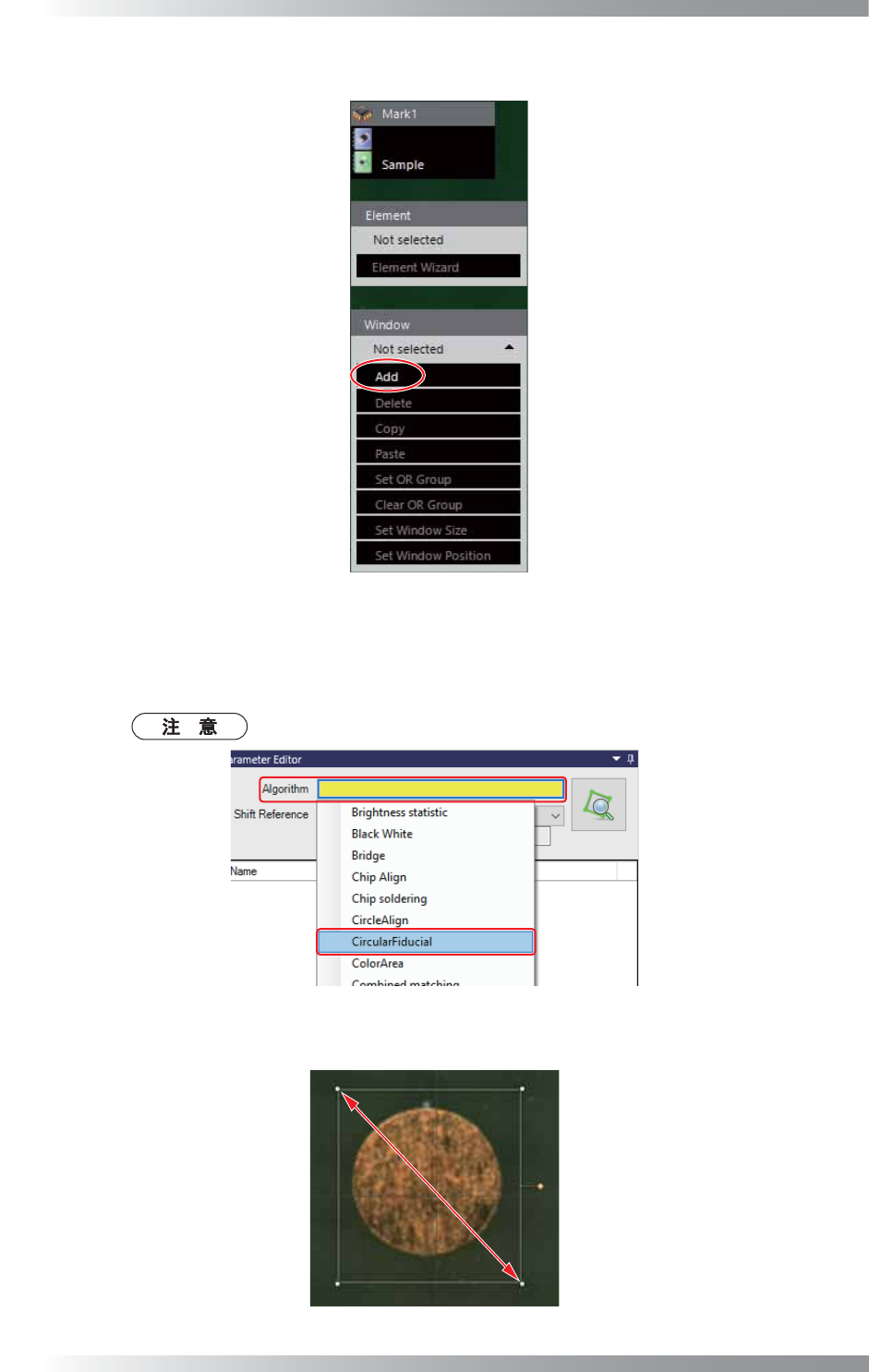

第8步： 点击Edit Panel（编辑板）上的Add（添加）。添加新的检测窗口。
图 1-82 编辑板 3
第9步： 从停靠窗口选择Parameter Editor（参数编辑器） > Algorithm（算法）来打开下拉菜单。
选择可以检测到Shift（偏移）值的算法（例如，Circular Fiducial（圆形基准标定点）、
Square Fiducial（方形基准标定点））。
有关算法详情，请参考第3部分 检验算法。
图 1-83 选择一个算法
第10步： 调整检测窗口的尺寸，以便包围基准标定点/坏板基准点。
图 1-84 调整检测窗口
