II-
224
3D AOI Programming Manual
第 2 部分 检验数据
6.5 按层显示
扫描数据按层显示。

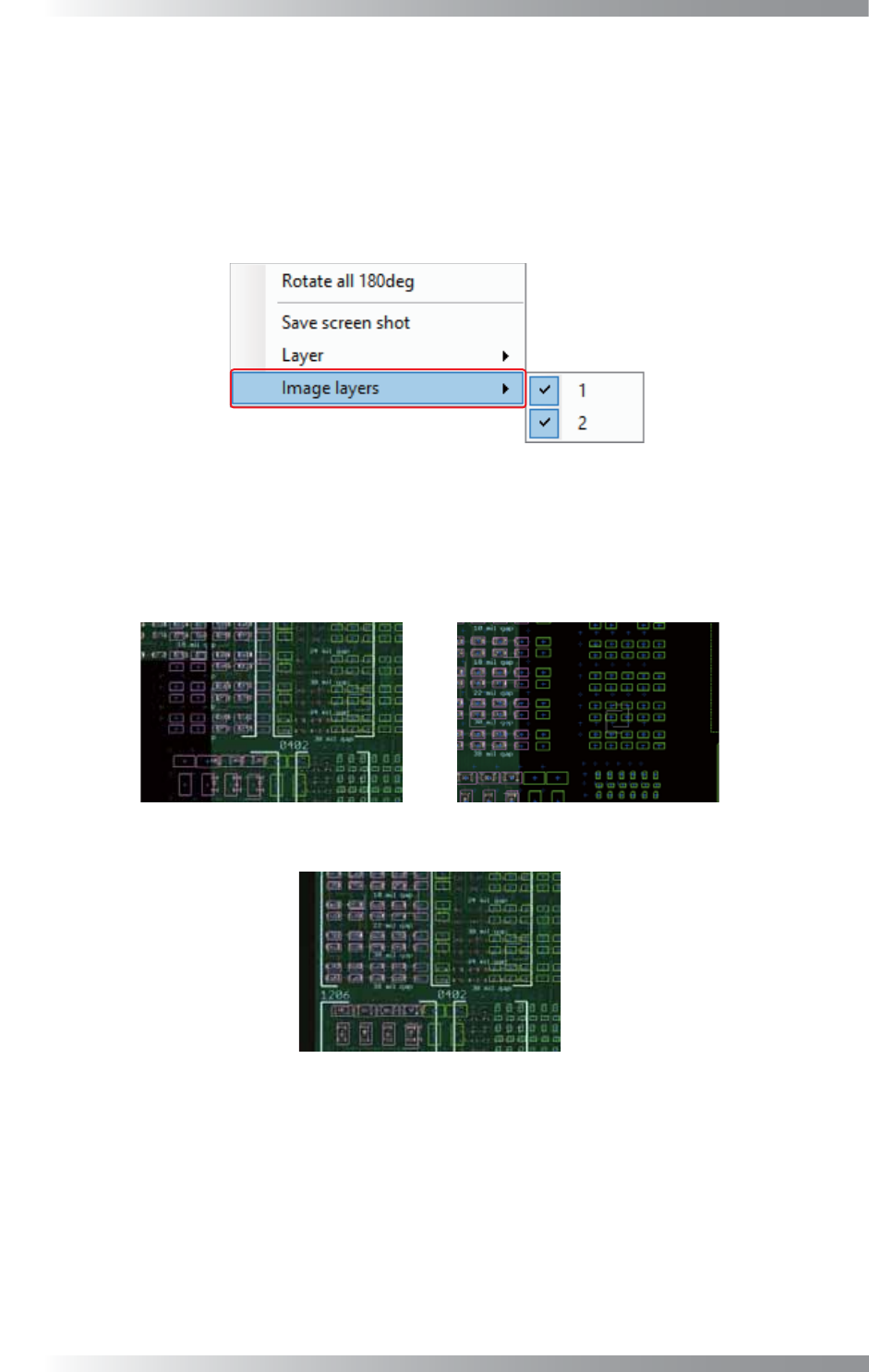

第1步： 选择InspectData（检验数据）选项卡，然后右击Board viewer（电路板观察器）。
从弹出菜单中选择Image layers（图像层）。显示层ID列表。
勾选层以显示图像。
图 6-10 按层显示 1
当第1层和第2层重叠时，显示第2层的视野图像。
由于第1层和第2层间的电路板夹住的状态不同，窗口的结合处可能会发生偏移。
不过这样是没有问题的，因为在检验中仅使用元件层相同的视野图像。
,PDJHRIOD\HU ㅢ ቸⲺഴ܅
,PDJHRIDOOOD\HUV ޞ䜞ቸⲺഴ܅
,PDJHRIOD\HU ㅢ ቸⲺഴ܅
图 6-11 按层显示 2
II-
225
3D AOI Programming Manual
第 2 部分 检验数据
7 离线调试
Offline Debug（离线调试）功能可以在自动操作过程中输出元件图像，这些元件图像对微调检测窗口中的
参数可起到指导作用。
7.1 指定输出路径

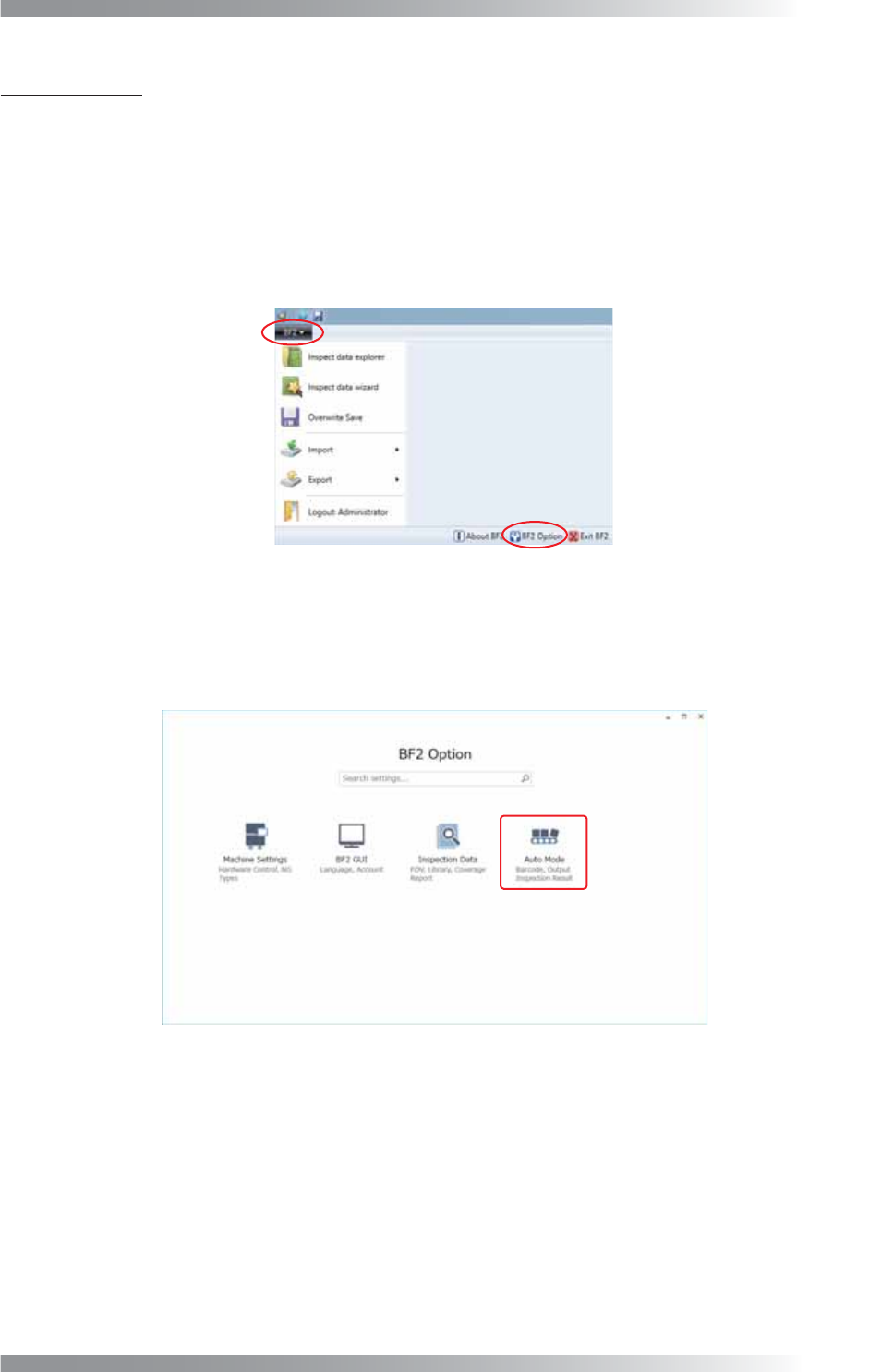

第1步： 点击窗口左上角的BF2按钮打开菜单，打开BF2 Option（BF2选项）。
图 7-1 指定输出路径 1
第2步： 显示以下对话框。
点击Auto Mode（自动模式）。
图 7-2 指定输出路径 2
II-
226
3D AOI Programming Manual
第 2 部分 检验数据

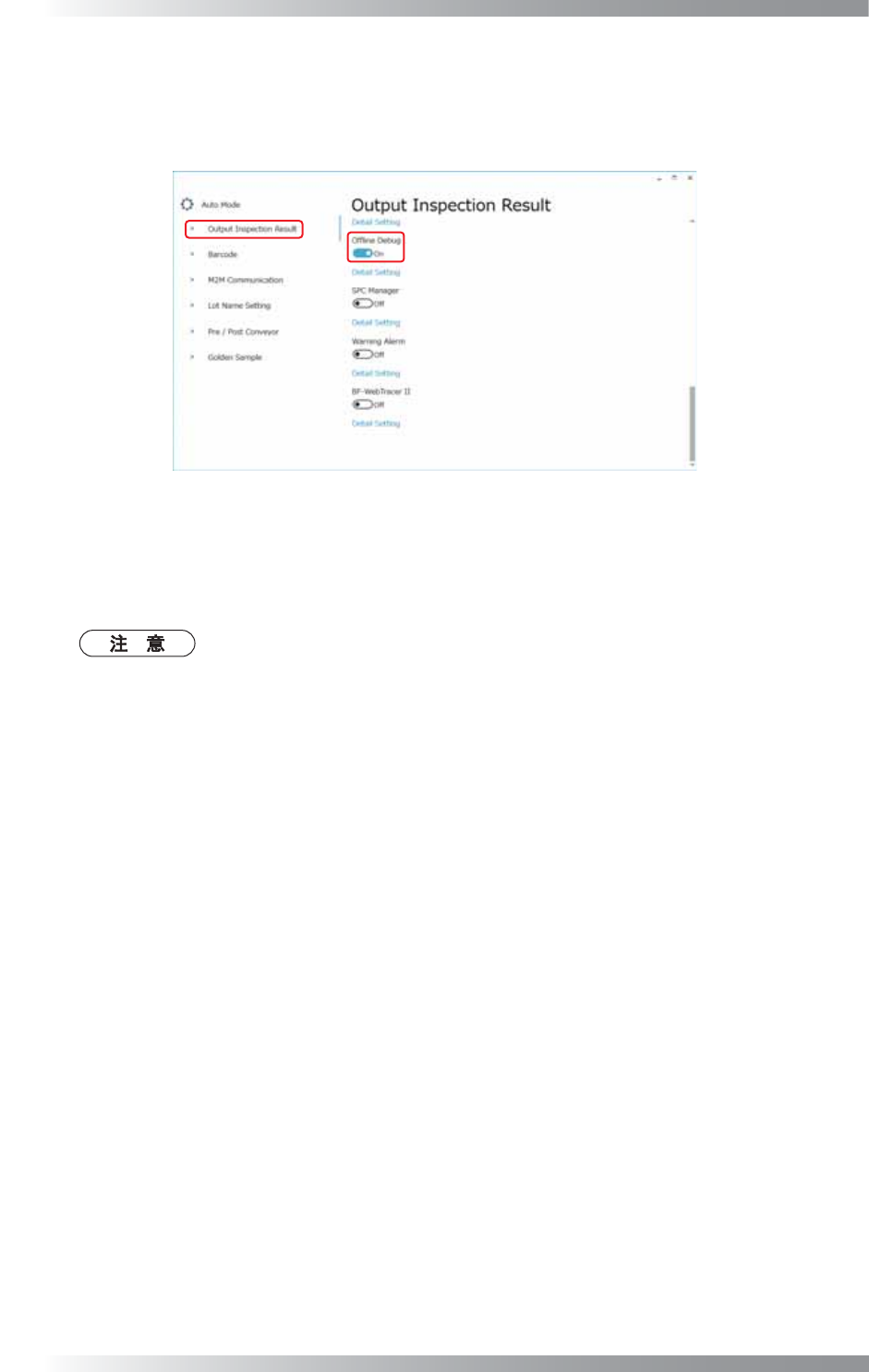

第3步： 显示以下对话框。
选择Output Inspection Result（输出检验结果），然后将Offline Debug（离线调试）的拨动开
关设置为ON（开）。
图 7-3 指定输出路径 3
第4步： 点击Offline Debug（离线调试）拨动开关下方的Detail Setting（详细设置）进行详细项目的设
置。
指定Offline debug data destination path（离线调试数据目的地路径）。
默认设置为C:\Bf2OfflineDebugData。
