3D AOI Programming Manual
3 部分 检验算法
III-
60

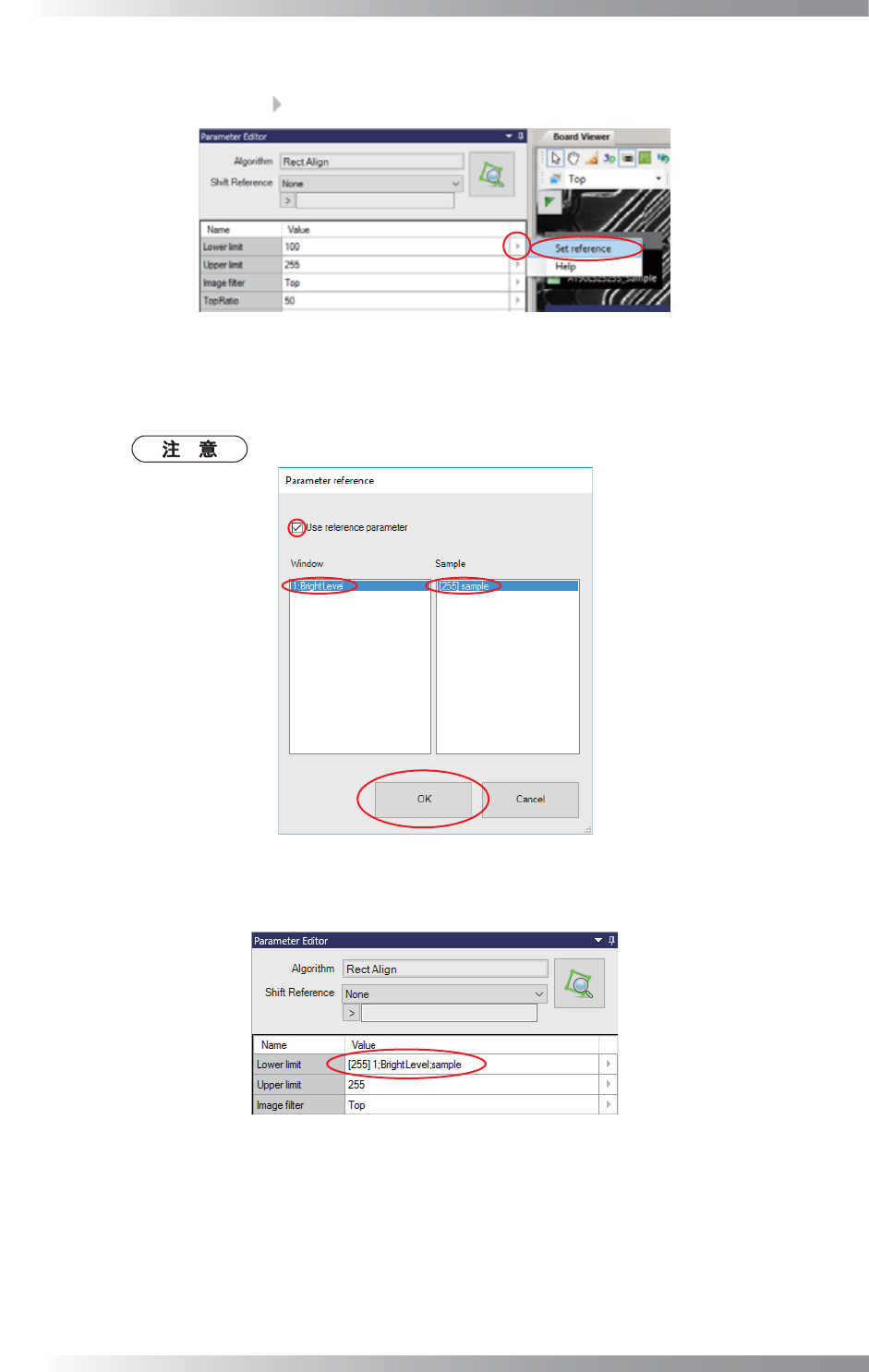

第8步: 选择使用Bright Level(灰度)输出阈值的算法的检测窗口。
点击参数右侧的 ,应用阈值并选择Set reference(设置参考)。
图 2-25 参考设置 1
第9步: 勾选Use reference parameter(使用参考参数),然后从窗口选择Bright Level(灰度),
然后从样本上选择[xxx]sample([xxx]样本)。点击OK(好)。
Bright Level(灰度)输出的样本值显示在xxx中。
图 2-26 参考设置 2
第10步: 检查Bright Level(灰度)输出的样本值是否为指定参数值。
图 2-27 参考设置 3
3D AOI Programming Manual
3 部分 检验算法
III-
61

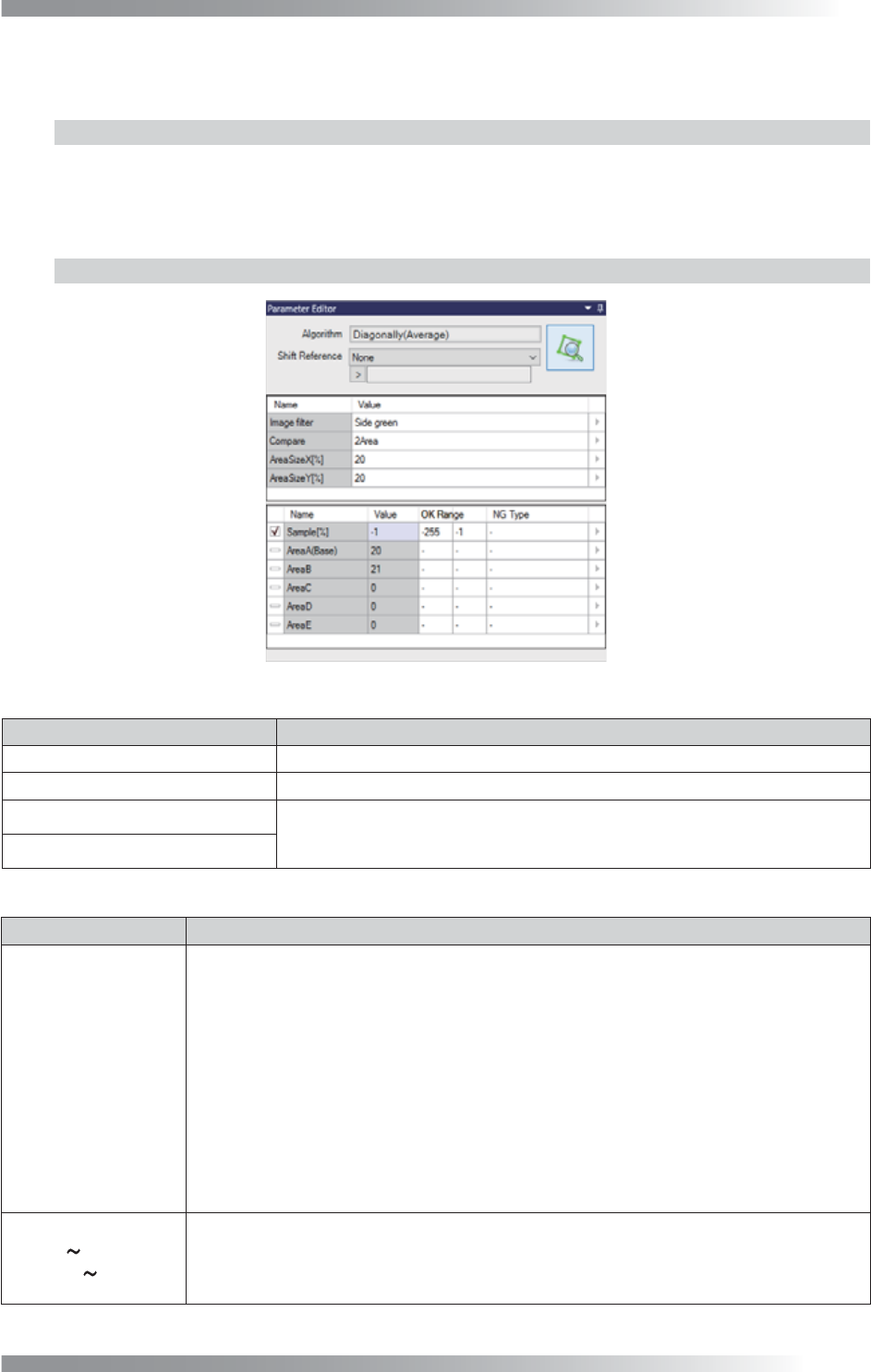

2.7 Diagonally(Average)(对角平均亮度差)
2.7.1 检验概述
Diagonally(Average)(对角平均亮度差)是一种根据元件中心将指定窗口的平均亮度值与点位置对
称的窗口平均亮度进行比较的算法。Diagonally(Average)(对角平均亮度差)适用于对IC元件进行
极性检查。
2.7.2 参数设置
图 2-28 对话框 (Version 0.0.0.1)
参数 说明
Image filter(图像过滤器) 选择可以清晰显示极性和元件本体之间亮度值差的灯光。
Compare(比较) 设置需要对比的检测窗口的数量。
AreaSizeX[%](区域尺寸X[%])
设置检验区域。设置应为检验范围的检测窗口边缘位置的区域百分比。
AreaSizeX[%](区域尺寸X[%])用于指定X方向上的长度占比
AreaSizeY[%](区域尺寸Y[%])用于指定Y方向上的长度占比
AreaSizeY[%](区域尺寸Y[%])
表 2-14 参数
参数 说明
Sample(样本)
当极性亮度值高于元件本体亮度值时,将255输入至Upper field(上限区)并将1输入至
Lower field(下限区)。
当极性亮度值低于元件本体亮度值时,将-1输入至Upper field(上限区)并将-255输入
至Lower field(下限区)。
当对比设置为2Area(区域2)时,计算与区域A的点对称位置上区域A窗口和窗口(区域
B)之间的亮度差,然后将结果设置为样本值。
当对比设置为3Area(区域3)时,计算除2Area(区域2)之外位于元件中心的区域A和窗
口(区域C)之间的亮度差。
将最大的亮度差设置为样本值。
当对比设置为4Area(区域4)时,计算除2Area(区域2)之外位于线对称位置上区域A窗
口和窗口(区域D、区域E)之间的亮度差。
将最大的亮度差设置为样本值。
AreaA
AreaE
(区域A
区域E)
AreaA(区域A)是极性标记位置的平均亮度。
AreaB(区域B)显示了相对于AreaA(区域A)点同步位置的平均亮度。
AreaC(区域C)显示了元件中心位置的平均亮度。
AreaD(区域D)和AreaE(区域E)显示了相对AreaA(区域A)线性对称位置的平均亮度。
表 2-15 良品范围设置
3D AOI Programming Manual
3 部分 检验算法
III-
62

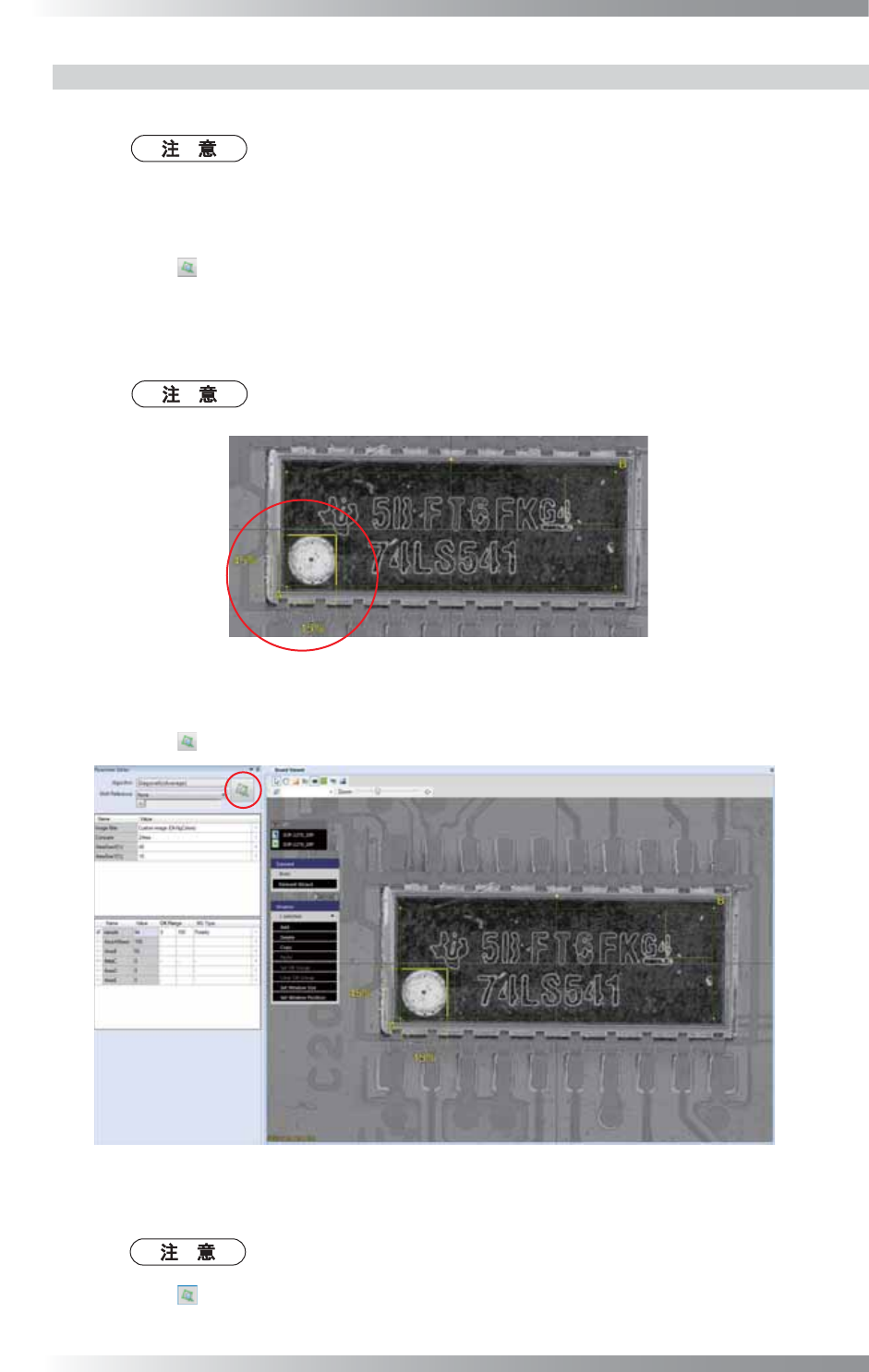

2.7.3 设置步骤
第1步: 从Algorithm(算法)下拉列表中选择Diagonally(Average)(对角平均亮度差)。
如需通过其他算法使用相同的偏移信息,请在Shift Reference(偏移参考)的下拉
菜单中选择Body Shift(本体偏移)。
第2步: 从Image filter(图像过滤器)下拉列表中选择可以使极性能够清晰显示的灯光。
第3步: 点击 并调整检测窗口的尺寸和位置。
调整检测窗口的位置和尺寸,使AreaA(区域A)由黄色粗线封闭,同时与极性标记位置对应。
默认情况下,AreaA(区域A)位于左上方。当极性标记未置于左上方时,可旋转检测窗
口,使AreaA(区域A)与极性标记位置对应。
使用AreaSizeX[%](区域尺寸X[%])和AreaSizeY[%](区域尺寸Y[%])设置,调整
AreaA(区域A)黄色粗线的位置。
图 2-29 调整检测窗口
第4步: 点击 并检查是否已计算出各个区域的平均亮度。
图 2-30 检测元件
第5步: 设置样本值的可接受范围。
如果未执行该检查操作,请取消选中该项目。
第6步: 点击 图标,并检查检验是否顺利完成。
