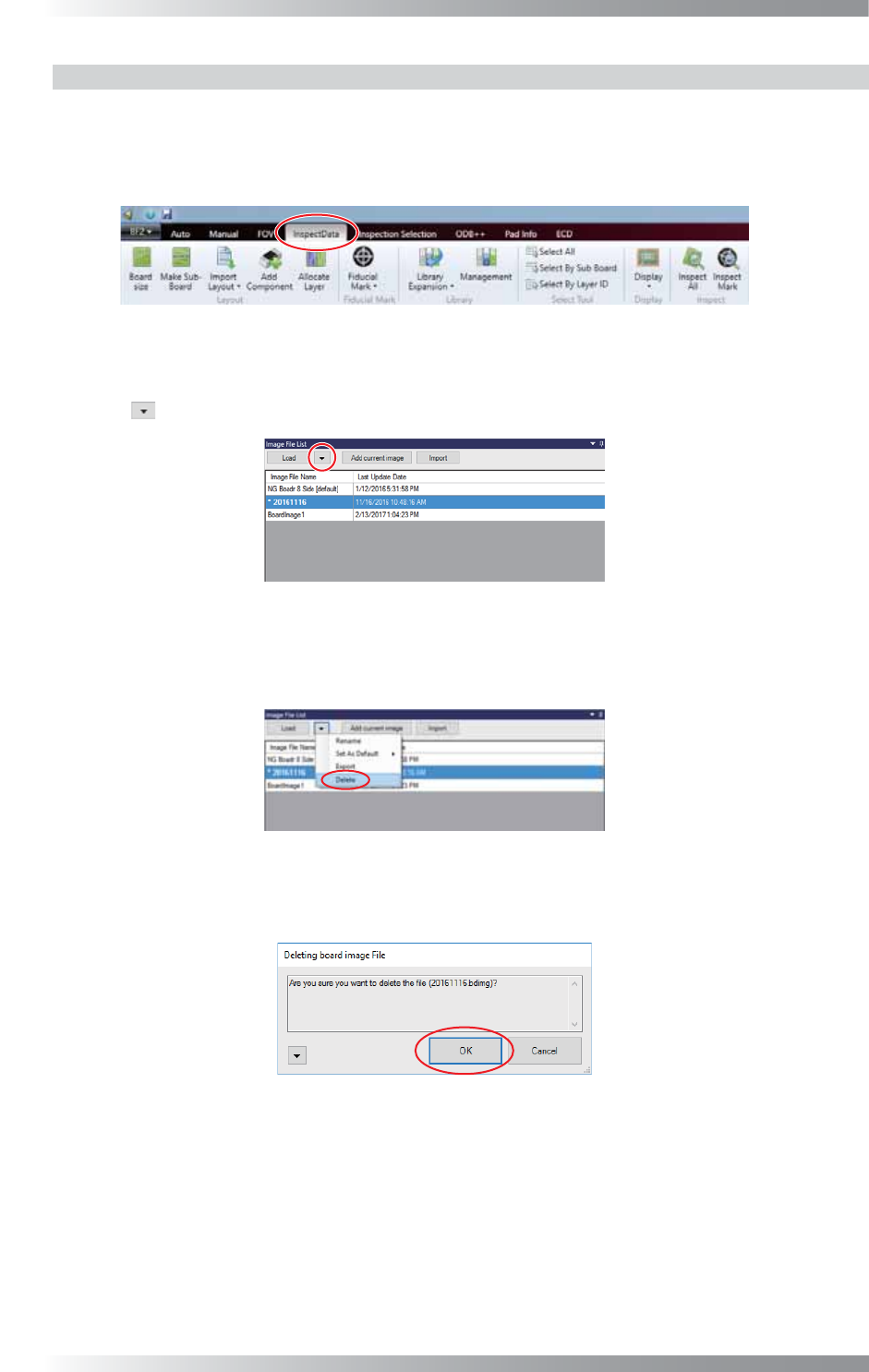

4.4.5 删除图像文件
下面说明如何删除图像文件。
第1步： 选择InspectData（检验数据）选项卡。
图 4-84 检验数据
第2步： 选择Image File List（图像文件列表）上的图像文件，然后点击Load（加载）右侧上的
。
图 4-85 删除图像文件 1
第3步： 弹起菜单显示。选择Delete（删除）。
图 4-86 删除图像文件 2
第4步： 点击OK（好）。所选的图像文件已从Image File List（图像文件列表）中删除。
图 4-87 删除图像文件 3
II-
203
3D AOI Programming Manual
第 2 部分 检验数据

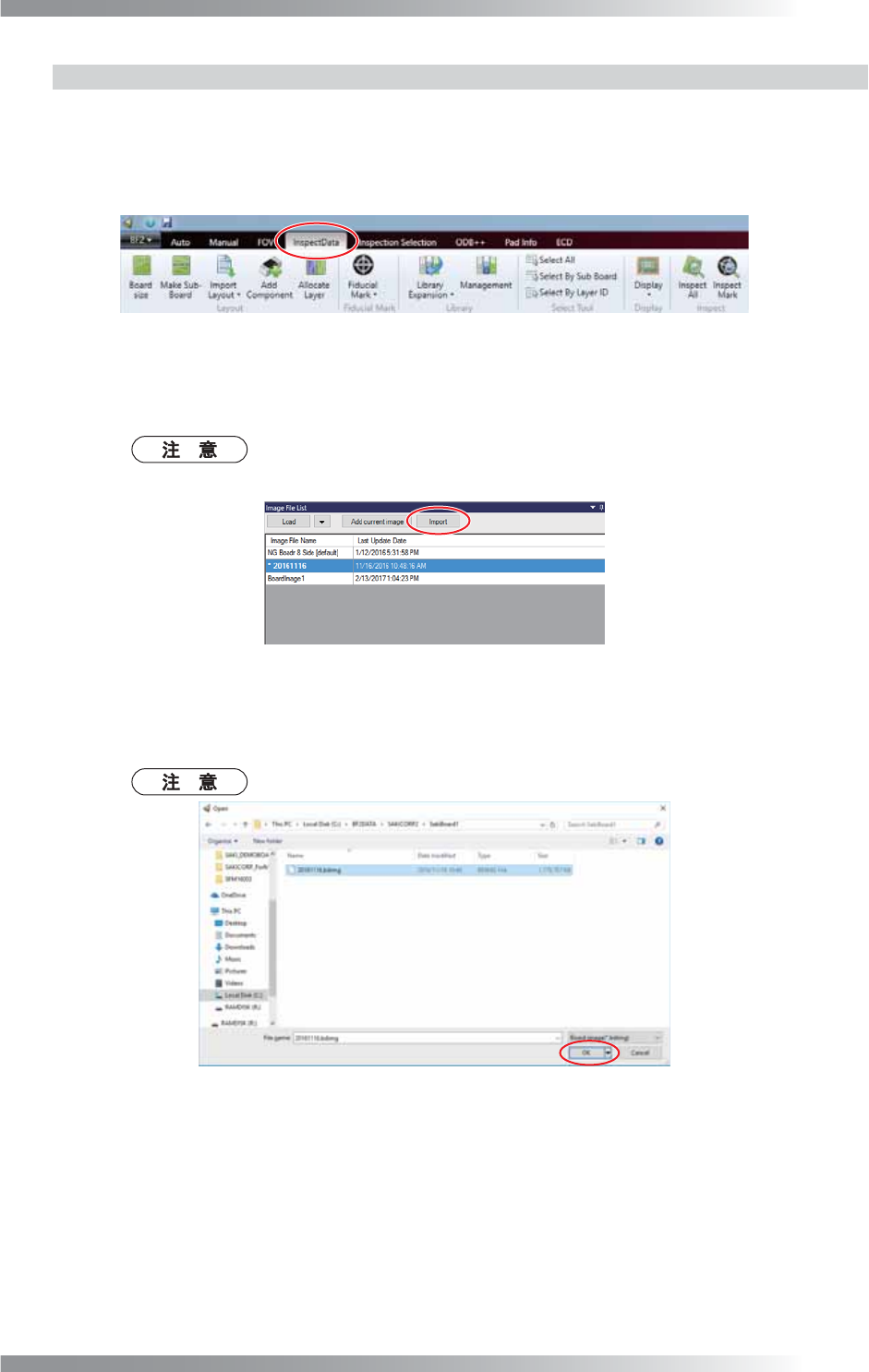

4.4.6 导入图像文件
下面说明如何从其他检验数据中导入一个图像文件。
要使用其他检验机器扫描的图像文件，请遵循以下步骤。
第1步： 选择InspectData（检验数据）选项卡。
图 4-88 检验数据
第2步： 点击Image File List（图像文件列表）上的Import（导入）。
从窗口左上角的BF2菜单中选择Import（导入） > Import Board Image（导入电路板
图像），也可以执行同样的操作。
图 4-89 导入图像文件 1
第3步： 选择一个图像文件并点击OK（好）。
图像文件扩展名是.bdimg。
图 4-90 导入图像文件 2
II-
204
3D AOI Programming Manual
第 2 部分 检验数据

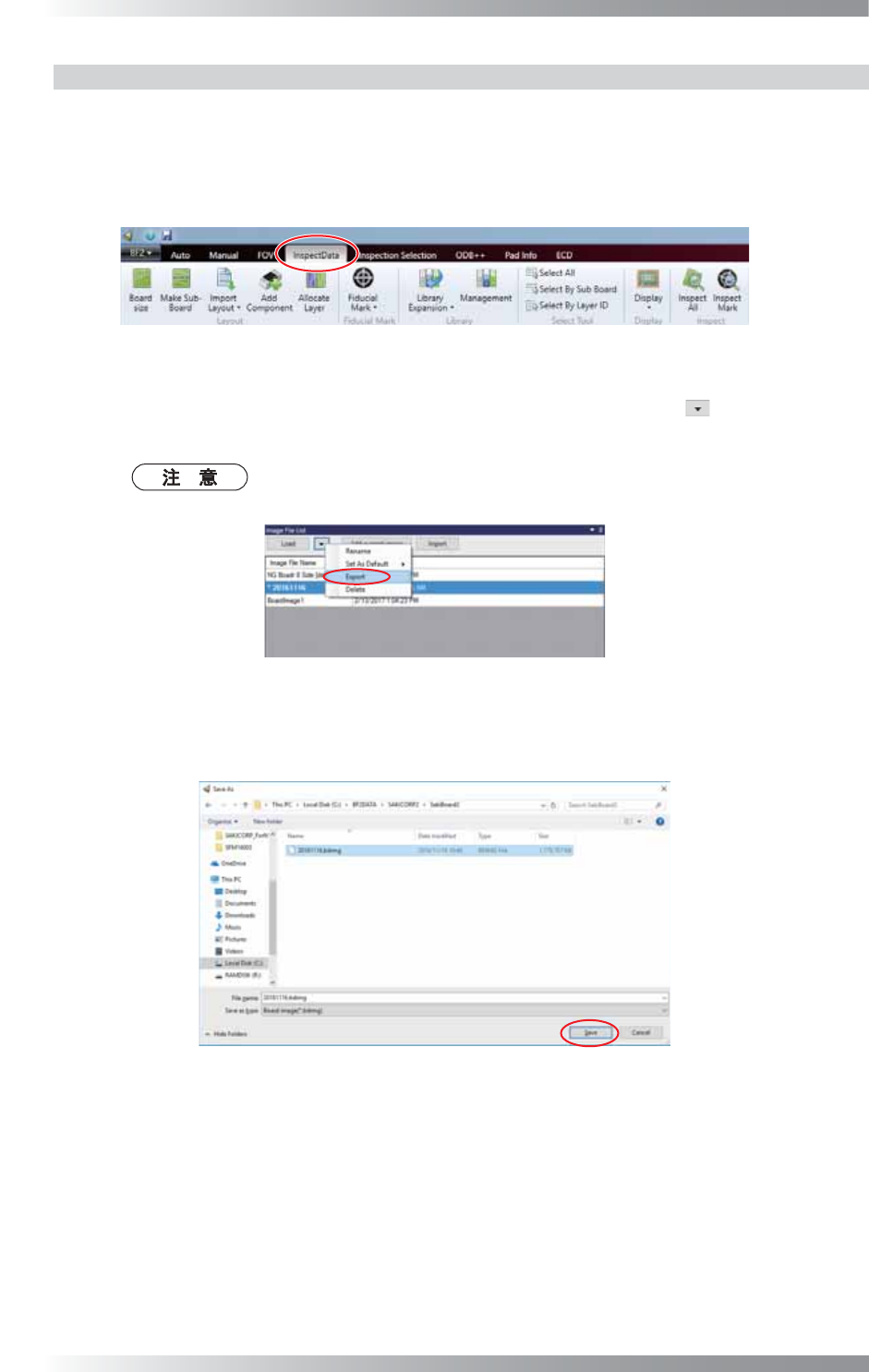

4.4.7 导出图像文件
下面说明如何将一个图像文件导出到其他检验数据。
要使用其他检验机器或BF2-Editor的图像文件，请遵循以下步骤。
第1步： 选择InspectData（检验数据）选项卡。
图 4-91 检验数据
第2步： 从Image File List（图像文件列表）中点击Load（加载）右侧上的 。
从弹出菜单中选择Export（导出）。
从窗口左上角的BF2菜单中选择Export（导出） > Export Board Image（导出电路
板图像），也可以执行同样的操作。
图 4-92 导出图像文件 1
第3步： 选择保存图像文件的路径然后点击Save（保存）。
图 4-93 导出图像文件 2
