3D AOI Programming Manual
第 2 部分 检验数据
II-
147

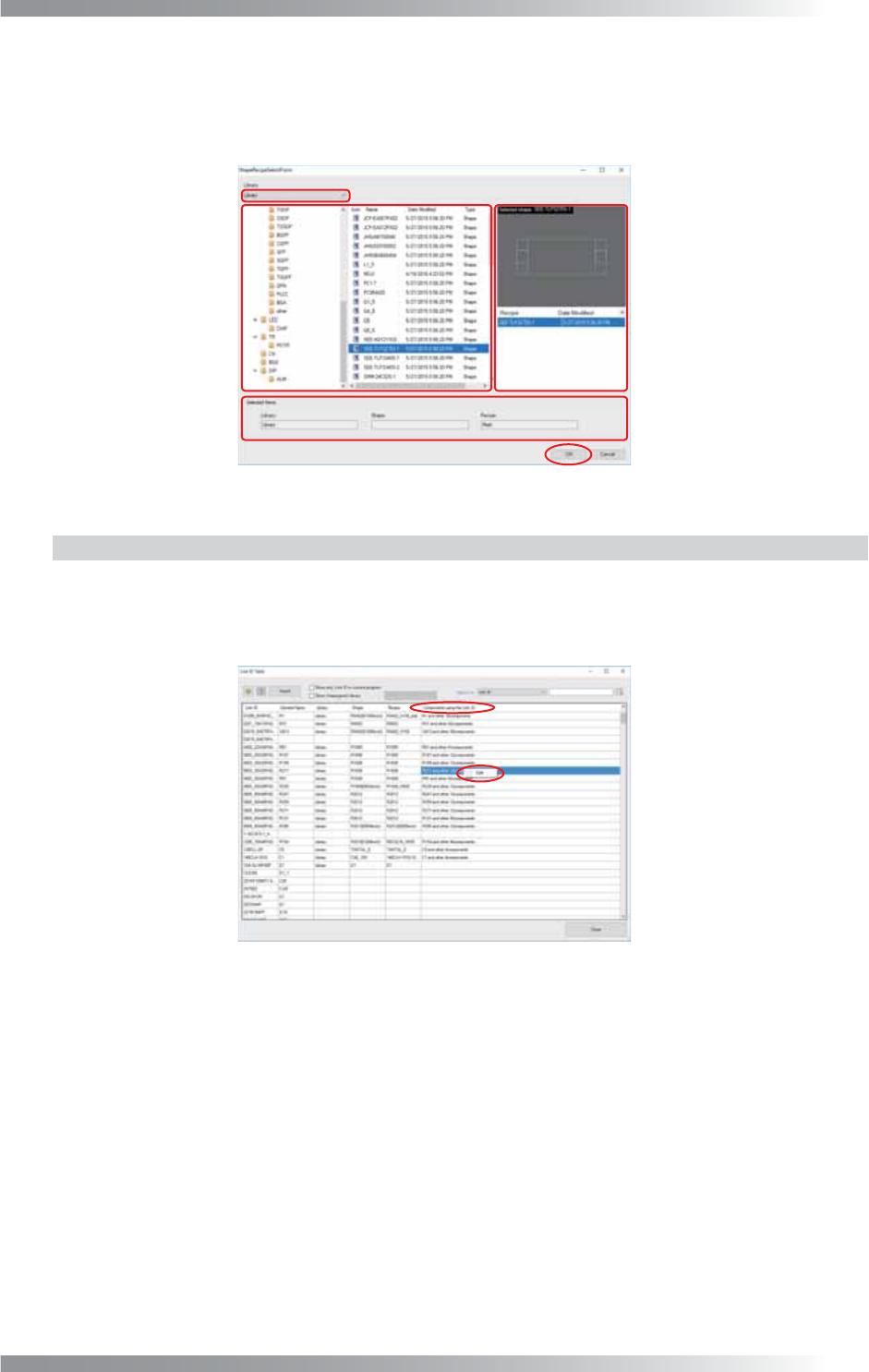

第3步： 在库里选择一个Library（检验库）。在左侧和中间列表框里选择一个形状。在列表框的右
侧选择一个检查参数。所选的库、形状和检查参数显示在对话框的下方。完成所有设置
后，点击OK（好）。
图 3-41 修改分配（库/形状/检查参数）2
3.3.5 在数据库ID表中修改数据库ID的分配
第1步： 参考3.3.2 显示数据库ID表，打开数据库ID表。
第2步： 点击Components using this Link ID（使用数据库ID的元件）并点击Edit（编辑）。
图 3-42 修改分配（数据库ID）1
3D AOI Programming Manual
第 2 部分 检验数据
II-
148

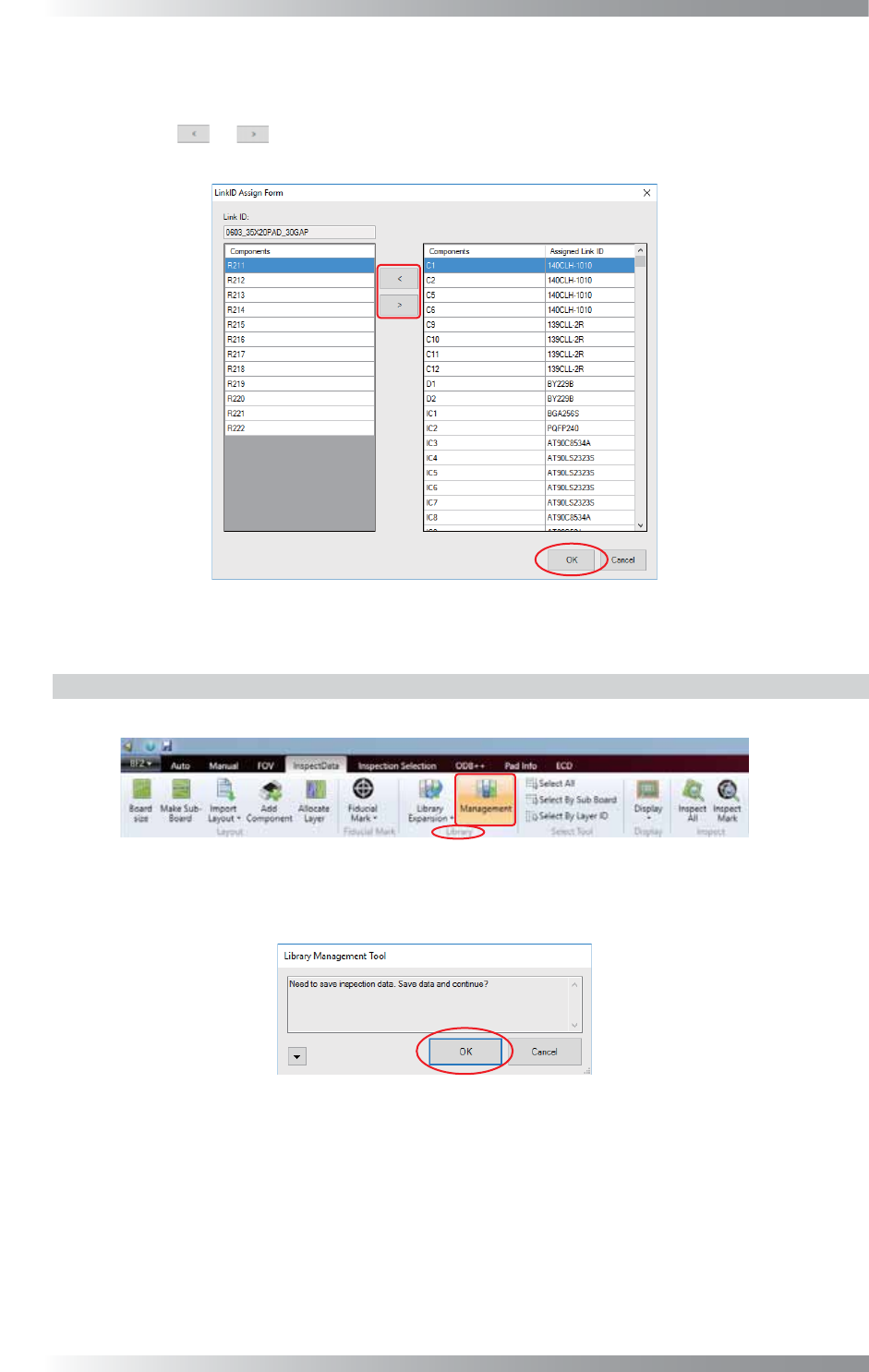

第3步： 左侧的列表框显示已分配所选数据库ID的元件。
右侧的列表框显示包括在该元件数据里的全部元件数据。
点击 / 转移数据库ID并点击OK（好）。
图 3-43 修改分配（数据库ID）2
3.3.6 导入/导出库
第1步： 从InspectData（检验数据）选项卡，选择Library（检验库）组 > Management（管理）。
图 3-44 管理
第2步： 点击OK（好）。
图 3-45 导入/导出库 1
3D AOI Programming Manual
第 2 部分 检验数据
II-
149

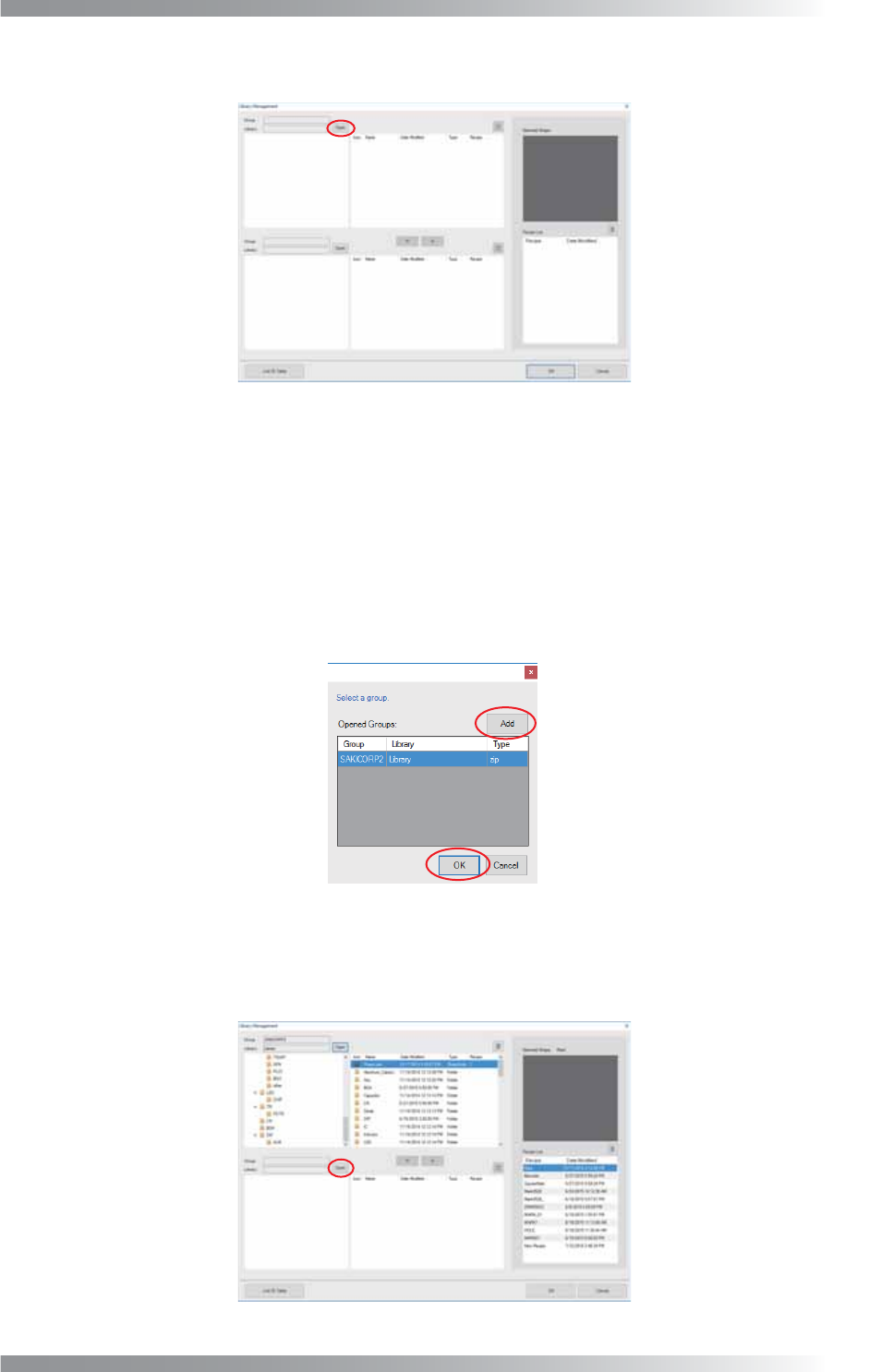

第3步： 点击对话框上方的Open（打开）。
图 3-46 导入/导出库 2
第4步： 当前检验组显示在Opened Groups（已打开组）中。
从现有检验数据导入检验库，或从检验库导出至现有检验数据
点击OK（好）。
对于其他情况
点击Add（添加）并选择一个将库导入/导出的检验组文件（bfs file）。点击OK（好）。
图 3-47 导入/导出库 3
第5步： 所选组文件的库显示在对话框的上方。
点击对话框下方的Open（打开）。
图 3-48 导入/导出库 4
