1.10.3 设置步骤
第1步： 从Algorithm（算法）下拉列表中选择LW Tracking（XY搜索）。
第2步： 选择可以使元件能够清晰显示在Image filter（图像过滤器）下拉列表中的灯光。
第3步： 将检测窗口调整至包围该元件。
图 1-41 调整检测窗口
第4步： 检查Search Contrast（搜索对比度）和Search Direction（搜索方向）的值。
第5步： 点击
图标，并检查是否检测到元件。
已检测到的边缘使用蓝线表示，元件中心位置使用蓝色十字线表示。
图 1-42 检测元件
第6步： 若要与其他检测窗口共享使用该算法检测的偏移信息，请选中Parameter Editor（参数编
辑器）上的Shift（偏移），然后左键点击弹出菜单中的Body Shift（本体偏移）。随后，
参考第2部分 1.10.7 调整应用偏移信息的检测窗口调整检测窗口。
第7步： 如果样本值被判为NG时，指定样本值的OK Range（良品范围）并设置NG Type（NG类型）。
如果未执行该检查操作，请取消选中该项目。
第8步： 点击 图标，并检查检验是否顺利完成。
3D AOI Programming Manual
第 3 部分 检验算法
III-
39

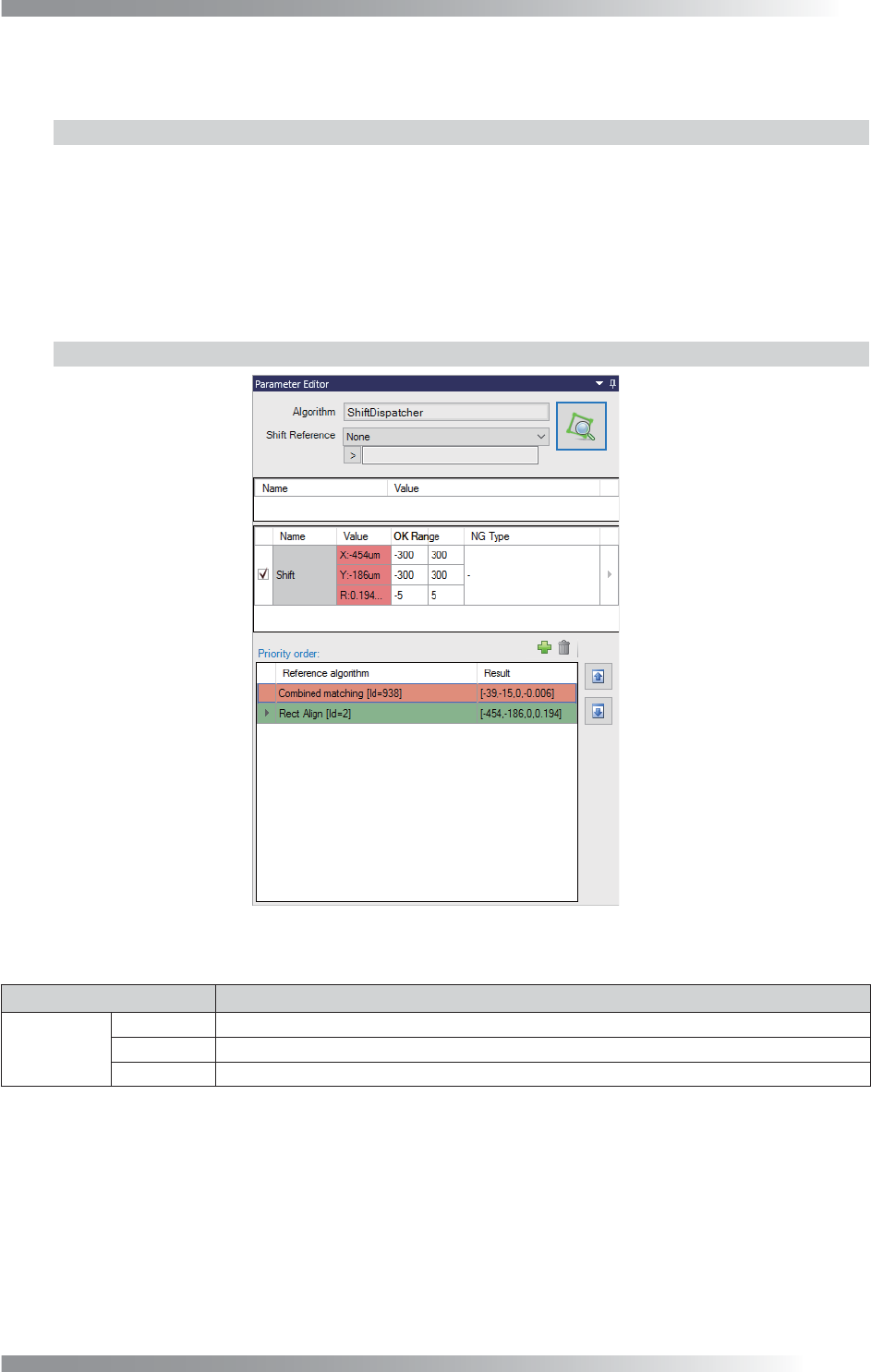

1.11 ShiftDispatcher（偏位综合）
1.11.1 检验概述
ShiftDispatcher（偏位综合）是指用于确定在使用多个对齐算法时要使用的补偿信息的优先级顺序
的算法。
通过ShiftDispatcher（偏位综合）设置的对齐算法检测窗口将自动设置为OR组，如果组中有多个检
测窗口为OK，则整个组的检验结果将被设置为OK。
如果最高优先级算法的检查结果为NG，第二优先级算法为OK，第二优先算法的偏移信息将作为其他
窗口的校正依据。
1.11.2 参数设置
图 1-43 对话框 （Version 0.0.0.1）
参数 说明
Shift
（偏移）
X: -μm 规定了检测到元件的中心和检测窗口的中心之间的X轴距离的可接受范围。
Y: -μm 规定了检测到元件的中心和检测窗口的中心之间的Y轴距离的可接受范围。
R: -deg 规定了被测元件的实装角度的可接受范围。顺时针提高角度值和逆时针降低角度值。
表 1-24 良品范围设置
3D AOI Programming Manual
第 3 部分 检验算法
III-
40

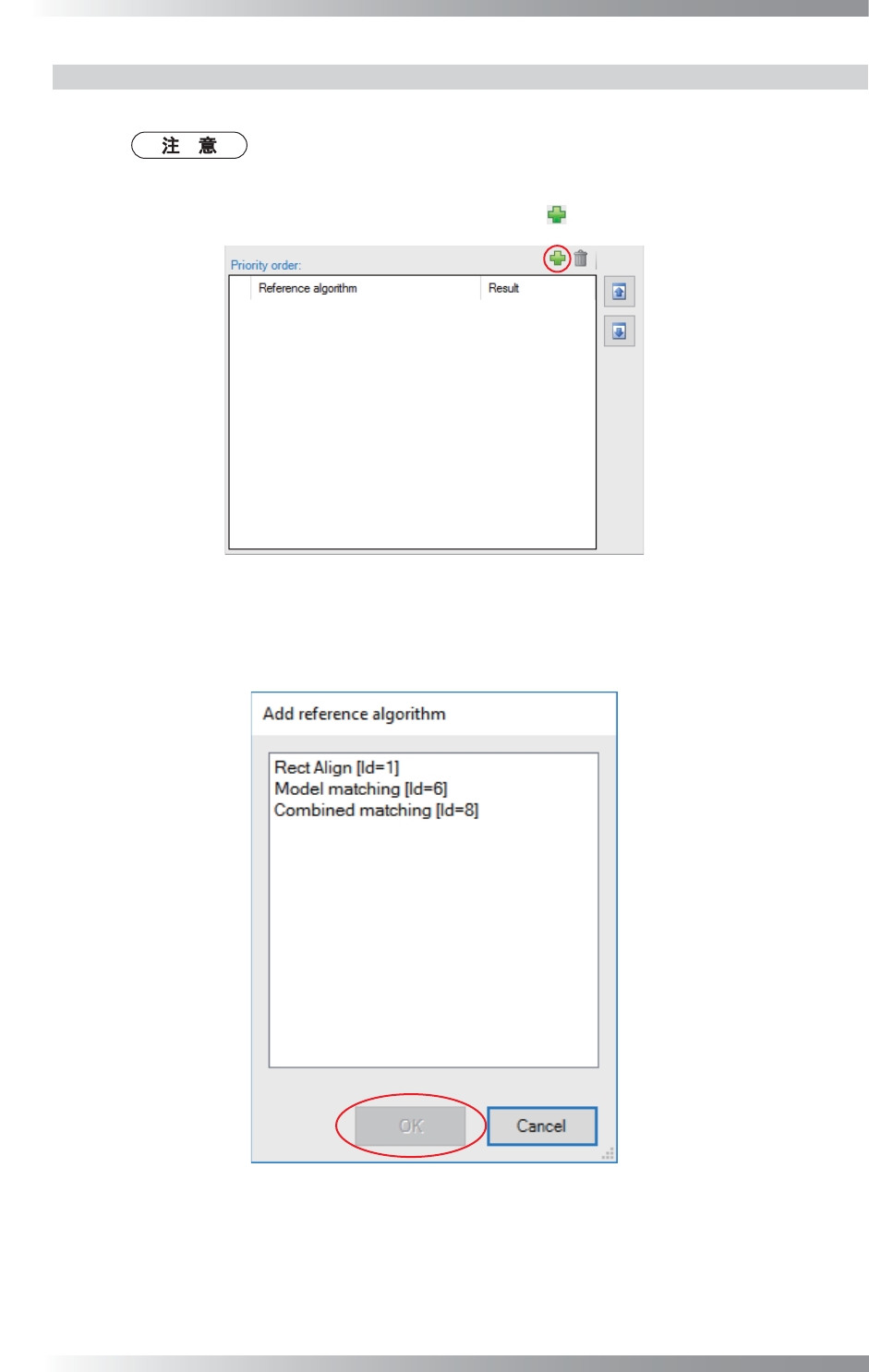

1.11.3 设置步骤
第1步： 从Algorithm（算法）下拉列表中选择ShiftDispatcher（偏位综合）。
使用ShiftDispatcher（偏位综合）算法时，无需调整检测窗口。
请保留默认设置。
第2步： 点击Priority order（优先级顺序）按钮右侧上的 。
图 1-44 优先级顺序设置 1
第3步： 显示当前检查参数的算法列表，输出补偿信息。
选择Algorithm（算法），然后点击OK（好）。
图 1-45 优先级顺序设置 2
