II- 229 3D AOI Programming Manual 第 2 部分 检验数据 7.3 列出元件图像输出 设置完7.2 元件图像的输出设置后，开始自动操作，同时元件图像将基于输出设置进行保存。 停止自动操作后，可以确认输出元件图像。 第1步： 选择InspectData（检验数据）选项卡。 图 7-7 检验数据 第2步： 选择停靠窗口底部的Offline Debug（离线调试）选项卡。 点击 显示输出元件图像列表。 从列表中…
II-
228
3D AOI Programming Manual
第 2 部分 检验数据
项目 说明
Group path（组路径） 当前打开的检验数据路径。
Search by reference
（参考搜索）
点击Search by reference（参考搜索）旁边的
箭头，显示当前打开的检验
数据的参考列表。
从列表中选择参考以搜索形状/检查参数，或检查指定参考中的设置。
Library directory
（库目录）
与1.6.2 窗口详细信息中所述的库树列表相同。
选择各个文件夹，可显示包含在Shape/recipe list（形状/检查参数列表）下
形状列表中选定文件夹内的形状列表。
Shape/recipe list
（形状/检查参数列表）
从库目录中选择的文件夹内的形状列表显示在Shape（形状）列表内。
从Shape（形状）列表内选择形状，将包含有检查参数的列表显示在Recipe
（检查参数）列表内。
,
点击 ，将从Shape/recipe list（形状/检查参数列表）中选择的Shape/
recipe（形状/检查参数）移动至Selected shape/recipe list（选定的形状/
检查参数列表）。
点击
，将从Selected Shape/recipe list（选定的形状/检查参数列表）中
选择的形状/检查参数移动至Shape/recipe list （形状/检查参数列表）。
Selected shape/recipe list
（选定的形状/检查参数列表）
通过Output（输出）选项设置，修改Selected Shape/Recipe list（选定的形
状/检查参数列表）中的形状和检查参数。
如需排除要输出的某个特定的形状和检查参数，则选择形状和检查参数，然后
点击
。
Preview
（预览）
Shape
（形状）
用实线表示从Selected shape/recipe list（选定的形状/检查参数列表）中选
定的形状。
Recipe
（检查参数）
用虚线表示从Selected shape/recipe list（选定的形状/检查参数列表）中选
定的检查参数形状。
Output
option
（输出选
项）
OK components
（OK元件）
当检验结果为OK时，选中该选项可将形状和检查参数的元件图像保存在
Selected shape/recipe list（选定的形状/检查参数列表）内。
NG components
（NG元件）
当检验结果为NG时，选中该选项可将形状/检查参数的元件图像保存在Selected
shape/recipe list（选定的形状/检查参数列表）内。
False call
components
（误判元件）
当检验结果为False call（误判）时，选中该选项可将形状/检查参数的元件图
像保存在Selected shape/recipe list（选定的形状/检查参数列表）内。
Save image limit
（保存图像极限）
为单个检查参数指定元件图像输出量上限。
当达到上限时，删除原有图像并输出新图像。
Image margin[%]
（图像边缘[%]）
指定输出元件图像的边缘。
Output
thumbnail image
（输出缩略图）
将缩略图保存至7.1 指定输出路径中指定的文件夹内。

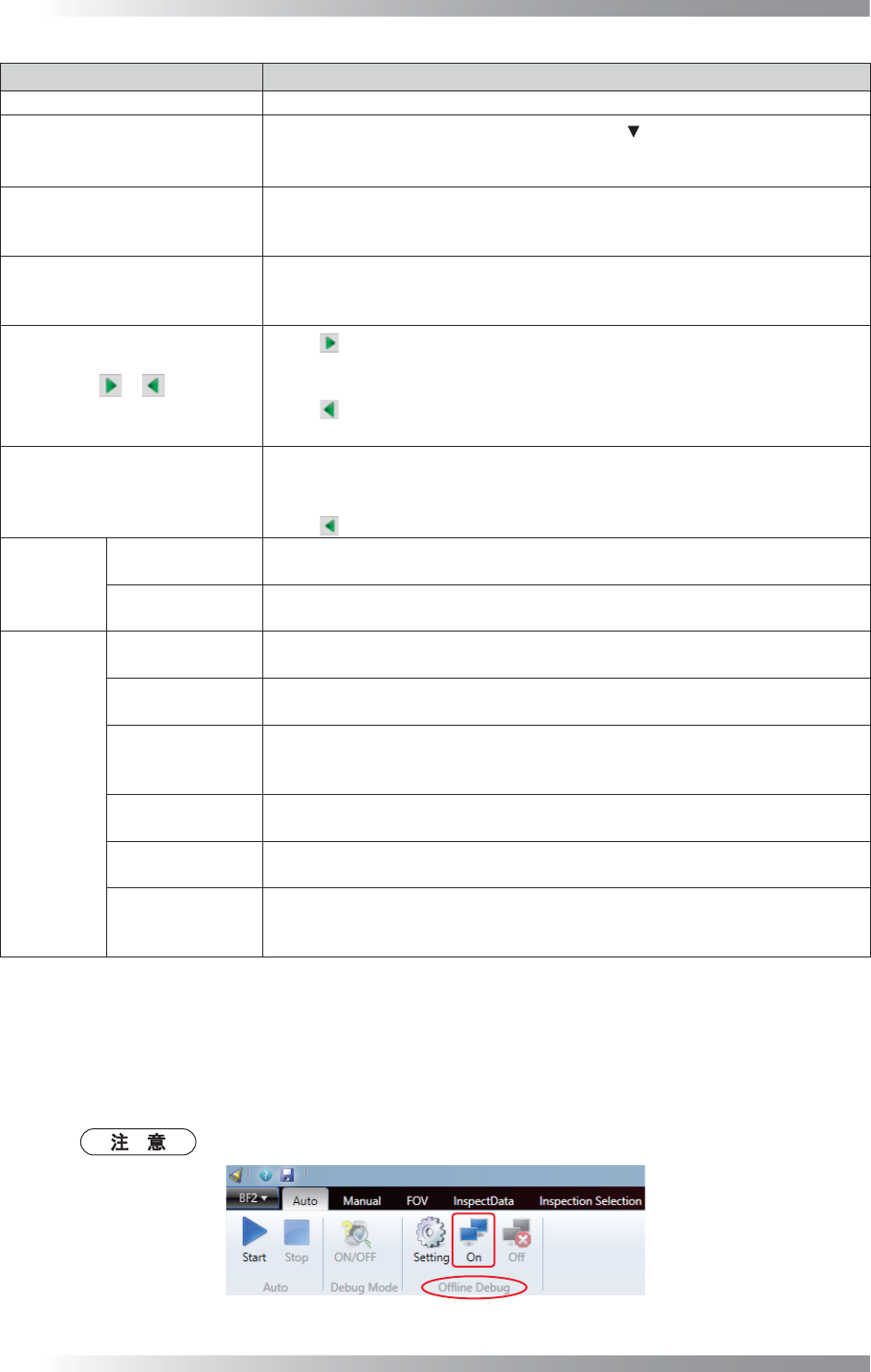

表 7-1 元件图像的输出设置
第3步： 完成所有设置后，点击OK（好）。
选中Offline Debug（离线调试）组中的On（开启）。
满足以上条件后，开始自动操作，同时元件图像将基于输出选项进行保存。
自动操作过程中，On（开启）和Off（关闭）设置可能发生变化。
图 7-6 元件图像的输出设置 3
II-
229
3D AOI Programming Manual
第 2 部分 检验数据

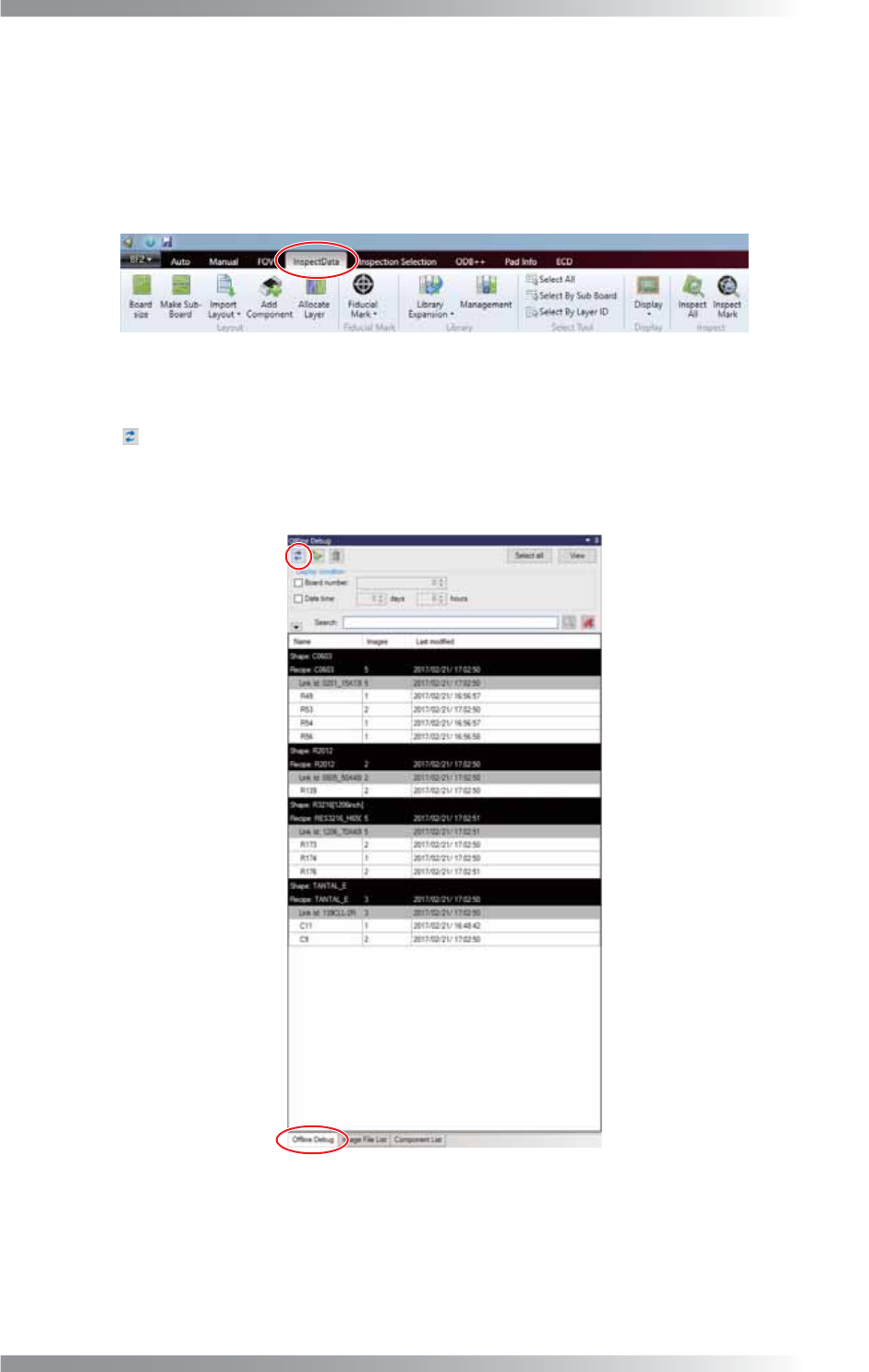

7.3 列出元件图像输出
设置完7.2 元件图像的输出设置后，开始自动操作，同时元件图像将基于输出设置进行保存。
停止自动操作后，可以确认输出元件图像。
第1步： 选择InspectData（检验数据）选项卡。
图 7-7 检验数据
第2步： 选择停靠窗口底部的Offline Debug（离线调试）选项卡。
点击 显示输出元件图像列表。
从列表中选择参考，双击可显示参考的编辑检查参数界面。
有关详细信息，请参考表7-2。
图 7-8 列出元件图像输出
II-
230
3D AOI Programming Manual
第 2 部分 检验数据
项目 说明
更新列表。
Delete the selected
reference image
（删除选定的参考图像）
删除列表中选定的参考图像。
Delete all of the
board reference
images（删除所有电路
板参考图像）
删除当前打开的电路板中的所有参考图像。
同组中列为Others（其他）的参考属于其他电路板，不在删除范围内。
Delete all of the
group reference images
（删除所有组参考图像）
删除组中所有参考图像。
此外，还会删除Others（其他）参考列表。
Select all（全选） 选择所有列表项目。
View
（查看）
Hide references with
no output images（隐
藏无输出图像的参考）
在7.2 元件图像的输出设置中设置的形状/检查参数参考显示在列表内。
勾选该项，隐藏输出图像为0的参考名称。
Display references
with output images at
full size
（显示带有全尺寸输出
图像的参考名称）
全尺寸图像显示带黄色虚线的输出图像的参考名称。
Sort by（分类） 根据下拉列表中选定的项目对列表进行分类。
Filter by（过滤）
根据下拉列表中选定的项目对列表进行过滤。
选择Advanced Settings（高级设置）可开启更为详细的过滤功能。
Search（搜索）
将形状/检查参数/数据库ID/参考名称输入文本框内，然后点击
使列
表中的搜索项目突出显示。
表 7-2 列出元件图像输出
