II-
35
3D AOI Programming Manual
第 2 部分 检验数据
第19步： 显示如下对话框，点击Yes（是）。
如果点击No（否）则可以调整gerber数据位置。
图 1-60 合适匹配 4
第20步： 设置电路板尺寸，然后点击Next（下一步）。
图 1-61 设置电路板尺寸
第21步： 点击Change rail width（更改轨道宽度）。
BF2-Editor不显示对话框。
图 1-62 调整轨宽 1
II-
36
3D AOI Programming Manual
第 2 部分 检验数据
第22步： 显示以下对话框。
点击Board search（电路板搜索），确认是否有电路板不在机器内。
在Absolute（绝对值）输入一个轨宽，然后点击Set（设置）。
输送轨宽将被调整。
调整结束后，点击Close（关闭），关闭对话框。
点击图1-62的Next（下一步）。
BF2-Editor不显示对话框。
图 1-63 调整轨宽 2
第23步： 将电路板放置在机器的电路板入口处的轨道上，然后点击Load/Unload（加载/卸载）。加
载电路板后点击Scan（扫描）。点击Next（下一步）。
BF2-Editor不显示对话框。
图 1-64 加载和扫描电路板
II-
37
3D AOI Programming Manual
第 2 部分 检验数据

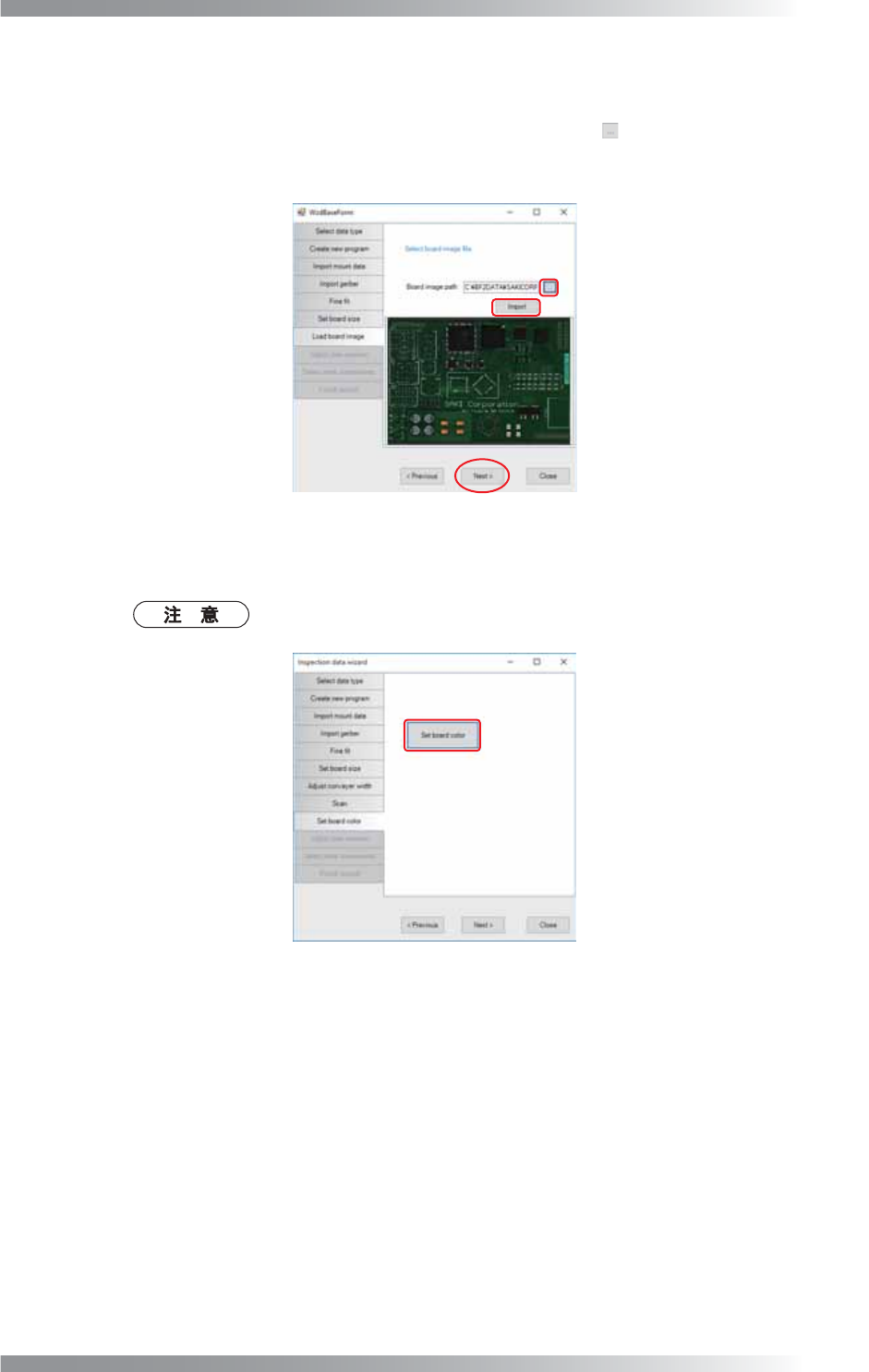

BF2-Editor的情况下
显示以下对话框。
点击Board image path（电路板图像路径）文本框右侧的 ，然后选择电路板图像文件。
点击Import（导入）读取图像，然后点击Next（下一步）。
图 1-65 电路板图像选择
第24步： 点击Set board color（设置电路板颜色）。
BF2-Editor不显示对话框。
图 1-66 电路板颜色设置 1
