II- 11 3D AOI Programming Manual 第 2 部分 检验数据 第12步： 在Dock window（停靠窗口） > Option（选项）选项卡 > Size（尺寸）输入电路板尺寸， 然后点击Apply（应用）。 电路板尺寸可通过在主视图拖动来设置。 图 1-16 创建赛凯标准格式数据的步骤 11 第13步： 点击图标列表的 （工作区域）。 图 1-17 创建赛凯标准格式数据的步骤 12
II-
10
3D AOI Programming Manual
第 2 部分 检验数据

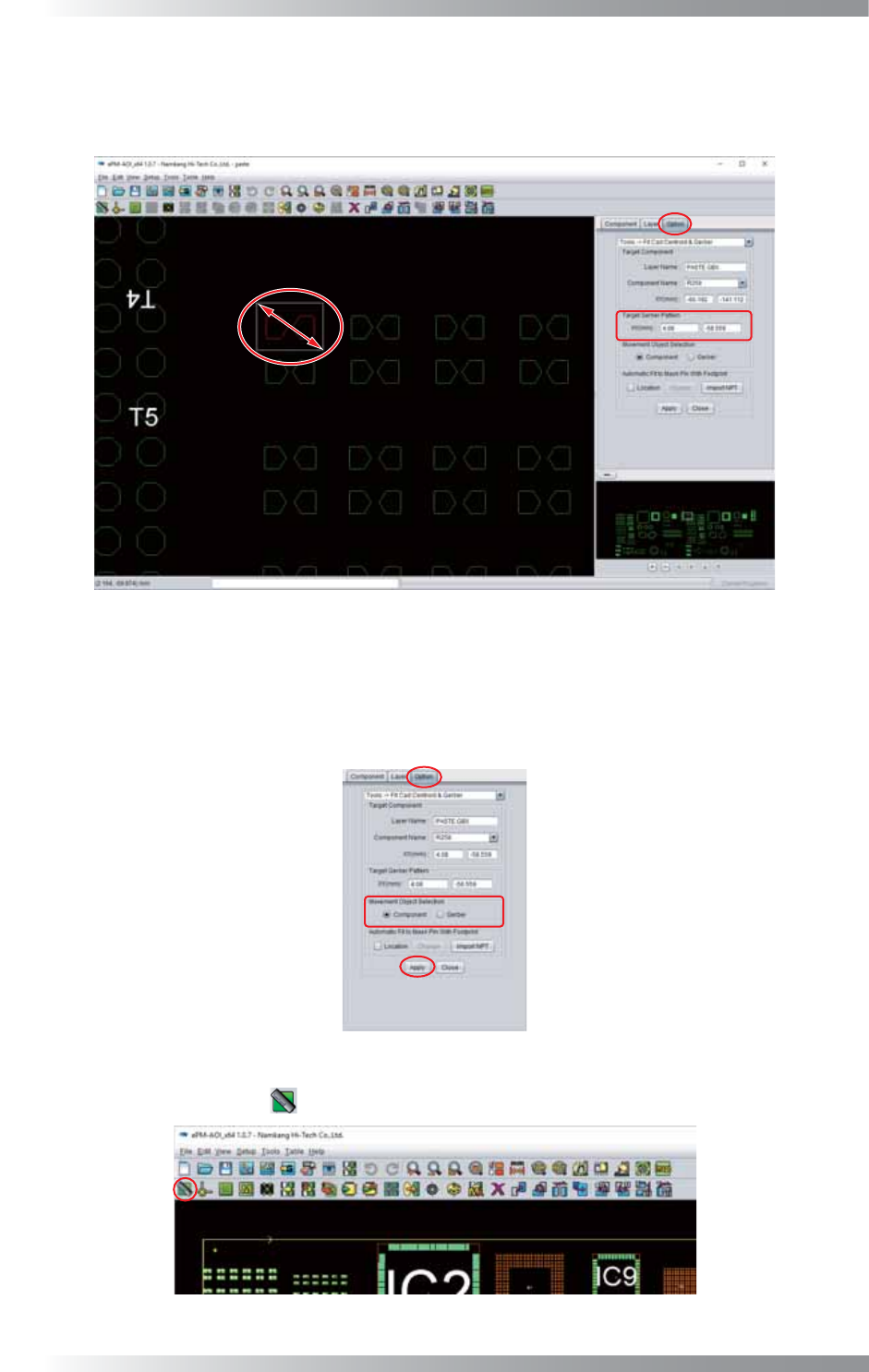

第9步： 在主视图中拖动，选择与第8步中选择的元件对应的封装。所选的封装显示为红色。
在Dock window（停靠窗口） > Option（选项）选项卡 > Target Gerber Pattern（目标
Gerber图案）中显示该坐标。
图 1-13 创建赛凯标准格式数据的步骤 8
第10步： 在Dock window（停靠窗口） > Option（选项）选项卡 > Movement Object Selection
（移动对象选择）中选择要从Component（元件）（实装数据）或Gerber（Gerber数据）移
动的数据。
设置完成后，点击Apply（应用）。
图 1-14 创建赛凯标准格式数据的步骤 9
第11步： 点击图标列表的 （电路板尺寸）。
图 1-15 创建赛凯标准格式数据的步骤 10
II-
11
3D AOI Programming Manual
第 2 部分 检验数据

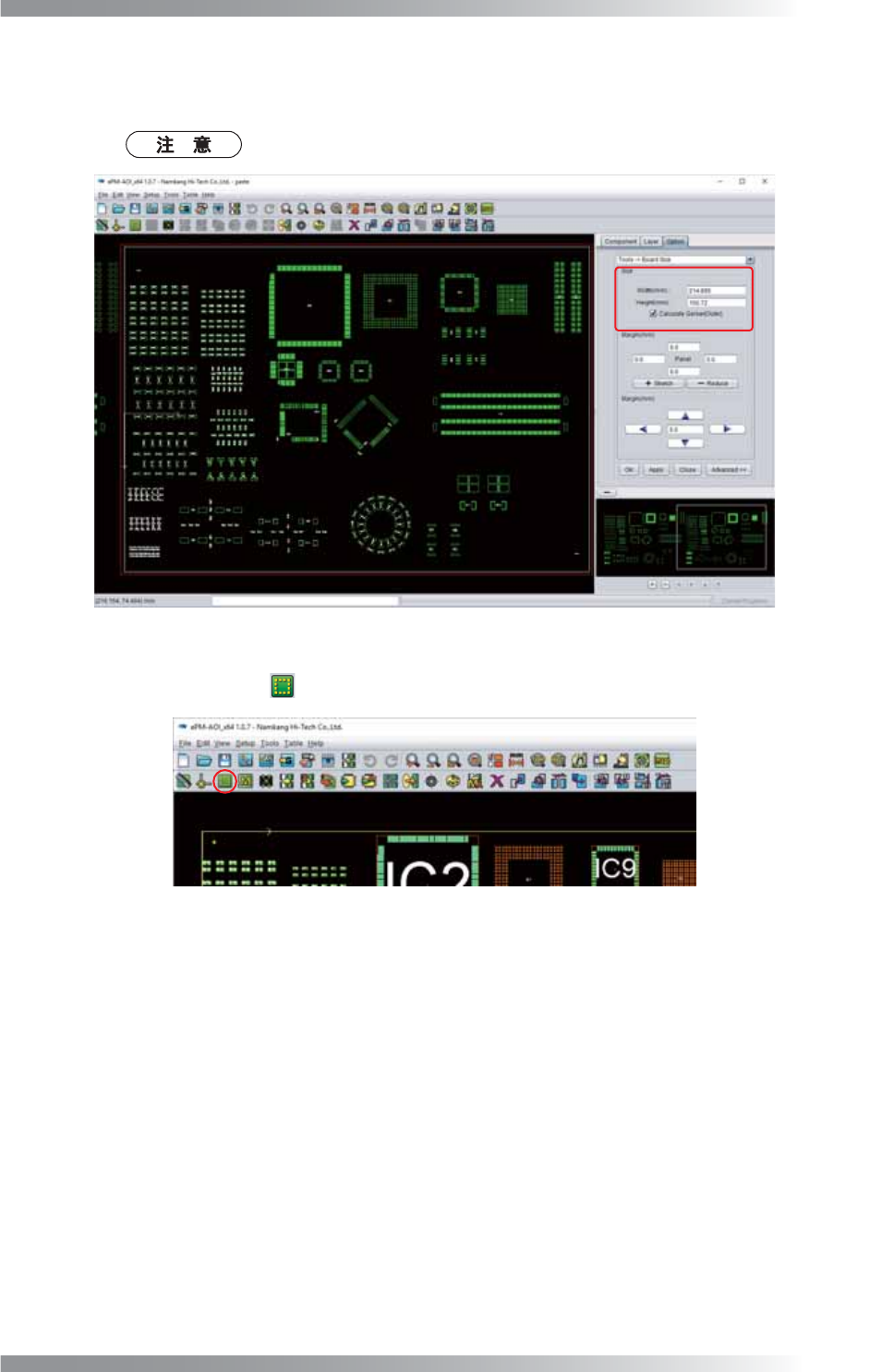

第12步： 在Dock window（停靠窗口） > Option（选项）选项卡 > Size（尺寸）输入电路板尺寸，
然后点击Apply（应用）。
电路板尺寸可通过在主视图拖动来设置。
图 1-16 创建赛凯标准格式数据的步骤 11
第13步： 点击图标列表的 （工作区域）。
图 1-17 创建赛凯标准格式数据的步骤 12
II-
12
3D AOI Programming Manual
第 2 部分 检验数据

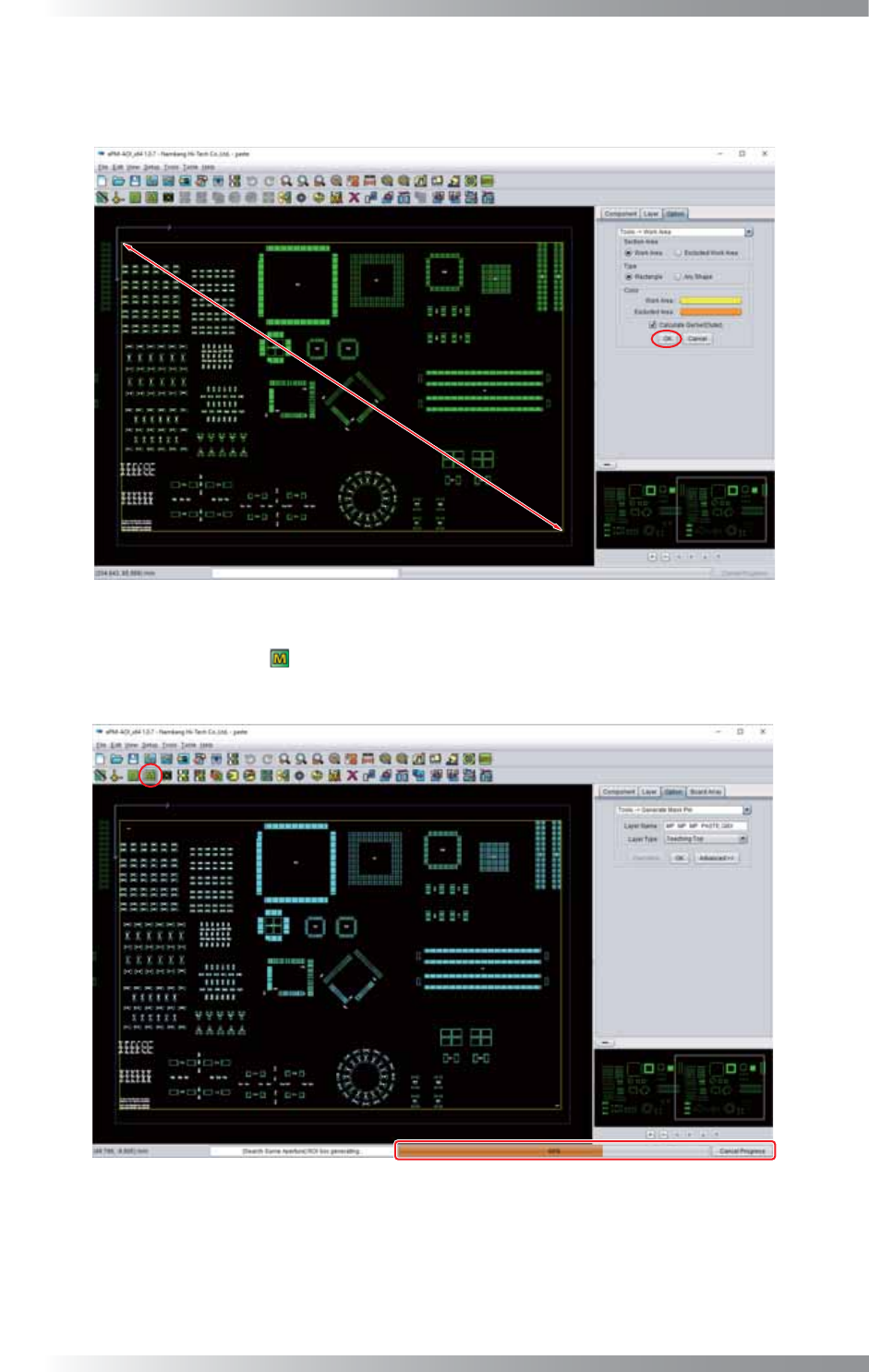

第14步： 通过在主视图拖动来设置子板区域。
设置完成后，点击停靠窗口的Option（选项）选项卡的OK（好）。
图 1-18 创建赛凯标准格式数据的步骤 13
第15步： 点击图标列表的 （生成屏蔽引脚）。
自动生成屏蔽引脚，在此过程中进度条显示在对话框底部。
图 1-19 创建赛凯标准格式数据的步骤 14
