3D AOI Programming Manual 第 4 部分 其他功能 IV - 33 7.3.2 当验证结果为NG时 当具有Administrator（管理员）权限的账户开启自动模式时，显示以下对话框。 当再检验的检验结果和注册时不匹配时，显示VALIDATION RESULT : FAIL（验证结果：不通过）。 可在验证结果的最后显示7.1 黄金样本功能设置的第4步设置的消息。 点击Continue（继续），开启自动模式。 点击…
3D AOI Programming Manual
第 4 部分 其他功能
IV-
32
7.3 检验结果的对比
在自动模式开启时，会自动加载样本图像并使用当前检验数据执行检验。当几个样本被注册时，检验将连
续执行。
检验完成后，显示比较已注册的检查结果和最新检验的检验结果的图像。

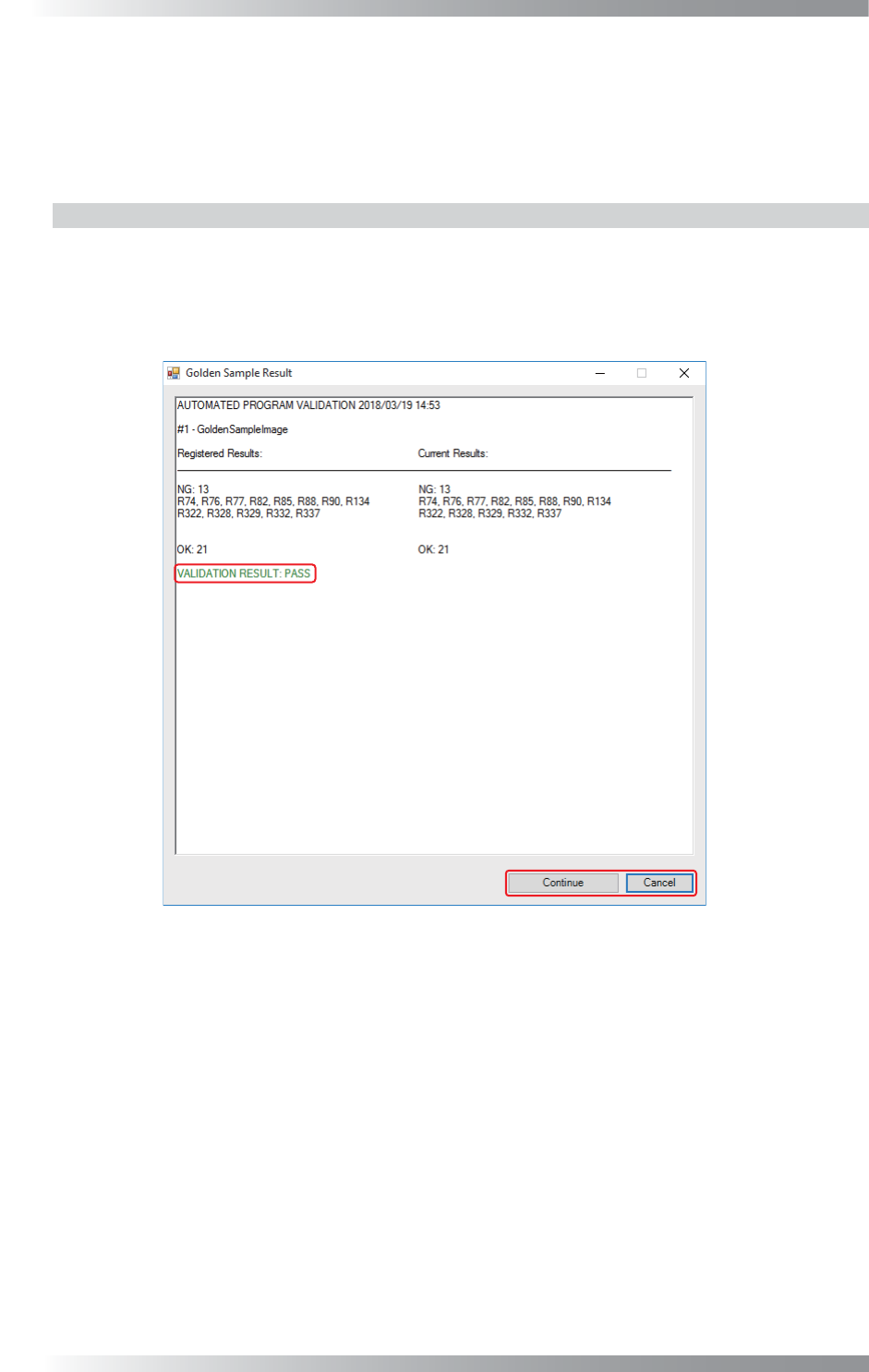

7.3.1 当验证结果为OK时
显示以下对话框。
当再检验的检验结果和注册时的匹配时，显示VALIDATION RESULT : PASS（验证结果：通过）。
点击Continue（继续），开启自动模式。
点击Cancel（取消），取消自动模式。
图 7-8 检验结果的对比 1
3D AOI Programming Manual
第 4 部分 其他功能
IV-
33
7.3.2 当验证结果为NG时
当具有Administrator（管理员）权限的账户开启自动模式时，显示以下对话框。
当再检验的检验结果和注册时不匹配时，显示VALIDATION RESULT : FAIL（验证结果：不通过）。
可在验证结果的最后显示7.1 黄金样本功能设置的第4步设置的消息。
点击Continue（继续），开启自动模式。
点击Cancel（取消），取消自动模式。
图 7-9 检验结果的对比 2
3D AOI Programming Manual
第 4 部分 其他功能
IV-
34
当不具有Administrator（管理员）权限的账户开启自动模式时，显示以下对话框。
双击Continue（继续）时，Continue（继续）无效但会出现输入密码的对话框。
输入在7.1 黄金样本功能设置的第4步中设置的密码，然后点击OK（好），以启动Continue（继续）。
图 7-10 检验结果的对比 3
图 7-11 检验结果的对比 4
