I-
20
3D AOI Programming Manual
第 1 部分 基本操作
2 电路板观察器的操作
2.1 电路板观察器的基本操作
本节说明Board Viewer（电路板观察器）的基本操作。
2.1.1 移动显示区域
第1步： 点击位于Board Viewer（电路板观察器）顶部的 （手拖工具）。
图 2-1 移动显示区域
第2步： 拖动Board Viewer（电路板观察器）上的鼠标。显示的区域就会移动。
显示区域也可以通过按下鼠标轮或按空格键进行拖动鼠标来移动。
在InspectData（检验数据）选项卡的Board Viewer（电路板观察器）里，通过点击
/ / / 可将显示区域移动到图像的某个角落。
将鼠标指针放在图像的某个角落时，按钮就会出现。
2.1.2 放大/缩小图像
使用Zoom（缩放）条放大/缩小图像。缩放条位于Board Viewer（电路板观察器）的顶部。
图像也可以通过滑动鼠标轮来放大/缩小。
通过点击位于Zoom（缩放）条右侧的
（全屏显示），显示全屏图像。
图 2-2 放大/缩小图像
I-
21
3D AOI Programming Manual
第 1 部分 基本操作
2.1.3 测量所选区域的尺寸
第1步： 点击位于Board Viewer（电路板观察器）顶部的 （尺子）。
Board Viewer（电路板观察器）左上侧将显示如图2-4所示的对话框。
图 2-3 测量尺寸 1
图 2-4 测量尺寸 2
第2步： 通过鼠标拖动选择任意所需的区域。所选区域的尺寸将显示在Board Viewer（电路板观察
器）上。如需退出测量模式，请点击 （关闭）。
点击Show Grid（显示网格），screen（界面）显示全尺寸网格。
如果要测量多个区域，不用退出测量模式，用鼠标拖动选择其他区域即可。要删除
范围尺寸，点击
。
要显示所选区域的RGB颜色信息，请点击
。（参考图2-6）
图 2-5 测量尺寸 3
图 2-6 RGB 颜色信息
I-
22
3D AOI Programming Manual
第 1 部分 基本操作

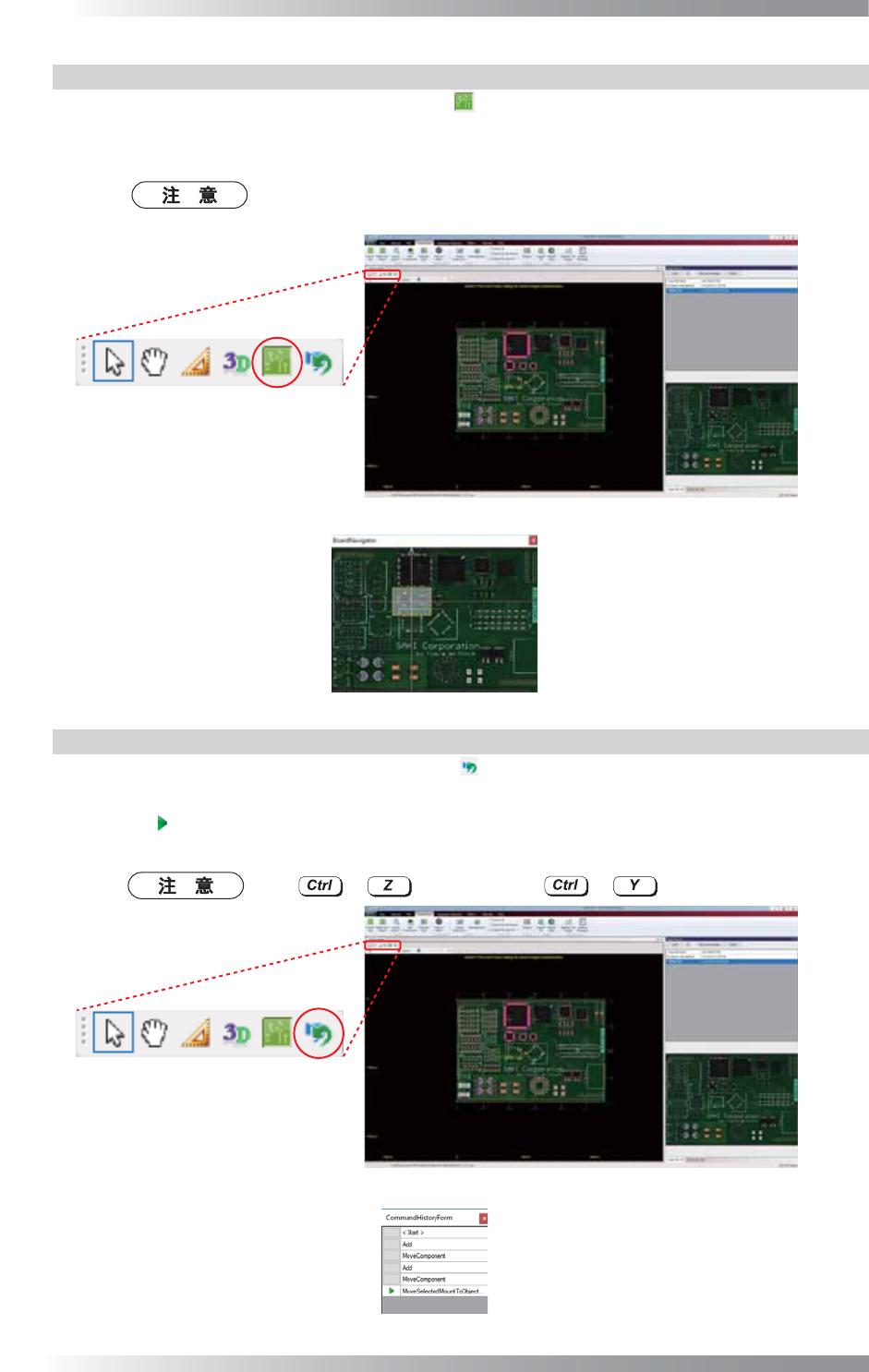

2.1.4 确认电路板的显示区域位置
点击位于Board Viewer（电路板观察器）顶部的 （电路板导航器）。
Board Viewer（电路板观察器）右上侧将显示如图2-8所示的对话框。
电路板导航器的黄色方框表示电路板的显示区域位置。
如果在电路板导航器上用鼠标拖动来移动黄色方框，那么Board Viewer（电路板观
察器）的显示区域也会移动。
图 2-7 电路板导航器 1
图 2-8 电路板导航器 2
2.1.5 显示命令历史记录
点击位于Board Viewer（电路板观察器）顶部的 （命令历史记录）。Board Viewer（电路板观察
器）右下侧将显示如图2-10所示的对话框。对话框显示命令的历史记录。
当前状态用 图标标记，以前的命令显示在当前状态的上方。
返回到以前的状态，则选择一个以前的命令。
按下 + 撤销操作，按下 + 重新操作。
图 2-9 命令历史记录 1
图 2-10 命令历史记录 2
