II- 183 3D AOI Programming Manual 第 2 部分 检验数据 第1步： 选择一个要修改设置的视野。显示编辑板。 图 4-31 选择视野 第2步： 将光标指向编辑板，编辑板展开。 从编辑板下方的下拉菜单中选择一个合适的设置。 使用多个投影仪则需要更多时间扫描。 对投影仪进行设置，用最少数量的投影仪捕捉图像。 图 4-32 投影仪设置
II-
182
3D AOI Programming Manual
第 2 部分 检验数据
项目 说明
Setting
（设置）
Height offset（0）
（高度补偿（0））
只有Saki工程师才能修改此项。不要随意修改此设置。
Board area setting
（电路板区域设置）
Board color setting
（电路板颜色设置）
设置视野电路板高度补偿。
有关详情，请参考4.3.12 电路板高度补偿设置。
Board color setting
（Adaptive）
（电路板颜色设置
（自适应））
每次扫描时从指定区域提取电路板颜色。
如果同一生产线有不同的电路板生产商，就有必要对不同颜色的电路板进
行检测，这种情况下使用该功能。
有关详情，请参考5.4.2 电路板颜色提取设置。
FOV type
（视野型）
只有Saki工程师才能修改此项。不要随意修改此设置。
Distortion
Measurement Setting
（板弯补偿设置）
LayerID（层ID）
设置层编号。
有关层的详细信息，请参考6 创建大型电路板的检验数据。
RO
设置RO编号。
宽是带宽条纹的图像数量，细是细条纹的图像数量。
减少条纹图像的数量会提高扫描速度，但图像容易受噪点影响。
Luminance（辉度）
设置图像捕捉的辉度。
有关详情，请参考4.3.11 辉度选择。
表 4-3 说明
4.3.10 投影仪设置
为测量高度，本机器安装了4台投影仪。
本机器通过从规定的方向投射色条信号图准确地测量高度。
但是，如果有一个较高的元件紧挨着被测量的元件或在一个狭小的空间里有许多元件时，测量也会
失败。
在这种情况下，修改投影仪的设置。从没有受阴影影响的方向投射色条信号图，测量会更加准确。
࣫
फ
ϰ㽓
' '
䰈ᕅ
图 4-30 投影仪设置概览
II-
183
3D AOI Programming Manual
第 2 部分 检验数据

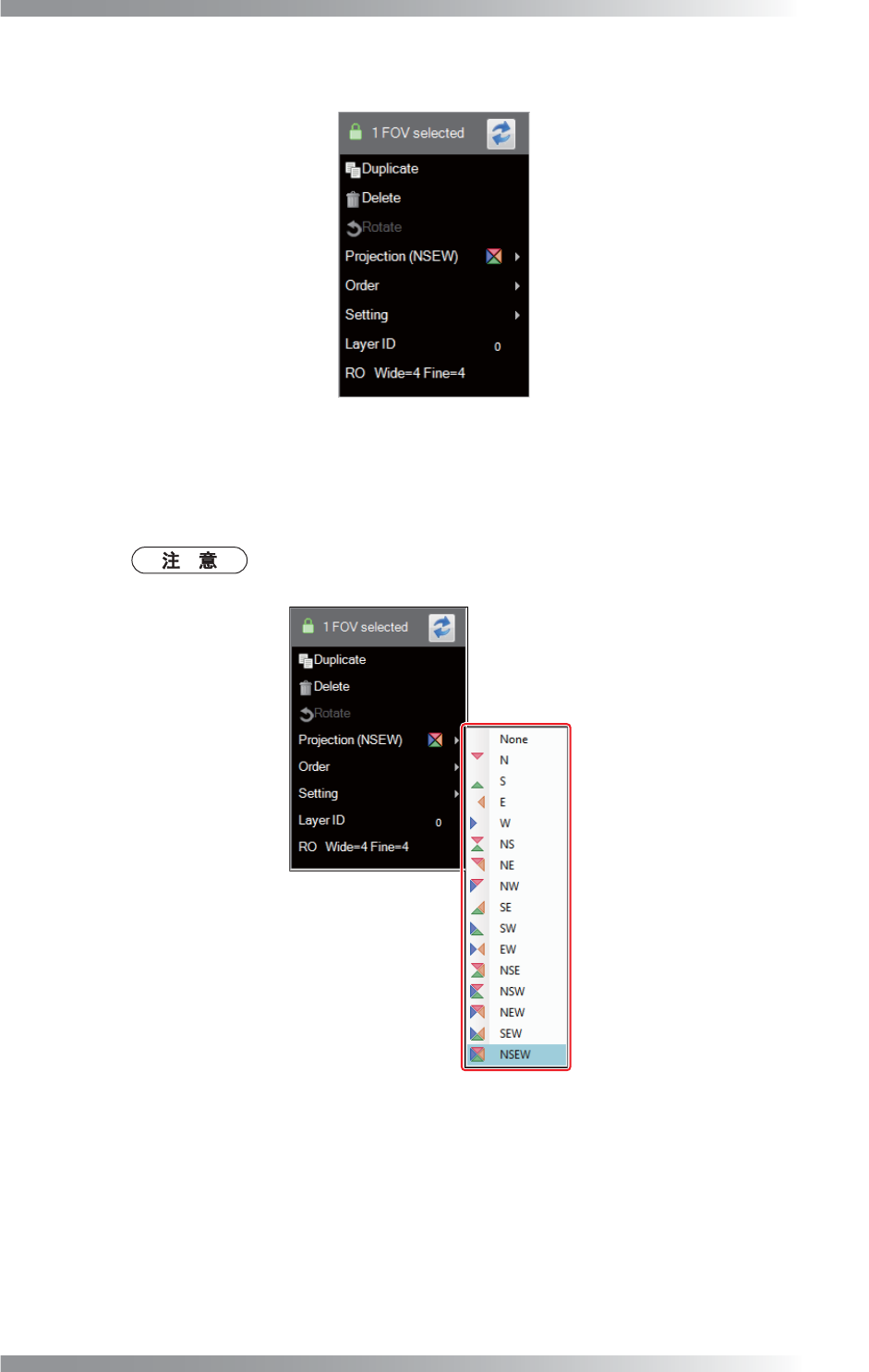

第1步： 选择一个要修改设置的视野。显示编辑板。
图 4-31 选择视野
第2步： 将光标指向编辑板，编辑板展开。
从编辑板下方的下拉菜单中选择一个合适的设置。
使用多个投影仪则需要更多时间扫描。
对投影仪进行设置，用最少数量的投影仪捕捉图像。
图 4-32 投影仪设置
II-
184
3D AOI Programming Manual
第 2 部分 检验数据
项目 说明
None（无） 仅用2D灯光。
N 使用北侧（机器后侧）带有2D灯光的投影仪。
S 使用南侧（机器前侧）带有2D灯光的投影仪。
E 使用东侧（机器右侧）带有2D灯光的投影仪。
W 使用西侧（机器左侧）带有2D灯光的投影仪。
NS 使用北侧和南侧带有2D灯光的投影仪。
NE 使用北侧和东侧带有2D灯光的投影仪。
NW 使用北侧和西侧带有2D灯光的投影仪。
SE 使用南侧和东侧带有2D灯光的投影仪。
SW 使用南侧和西侧带有2D灯光的投影仪。
EW 使用东侧和西侧带有2D灯光的投影仪。
NSE 使用北侧、南侧和东侧带有2D灯光的投影仪。
NSW 使用北侧、南侧和西侧带有2D灯光的投影仪。
NEW 使用北侧、东侧和西侧带有2D灯光的投影仪。
SEW 使用南侧、东侧和西侧带有2D灯光的投影仪。
NSEW 使用全部带有2D灯光的投影仪。
表 4-4 说明
第3步： 参考4.2 扫描电路板来扫描一张电路板，并确认在所选的视野里没有阴影。如果有阴影，则
返回第2步并修改该设置。
为检查阴影，许多情况下使用Height color（高度彩色）。有关切换灯光的程序，
请参考第1部分 2.2.1 切换灯光。
4.3.11 辉度选择
根据要检验的电路板颜色，有必要对条纹图像的辉度进行调整。
提前注册辉度并选择每块电路板的设置，可以获得稳定的高度测量。
第1步： 从Manual（手动）选项卡中选择Calibration（校准） 组 > Calibration（校准）。
图 4-33 辉度选择 1
