第7步： 拖动焊盘至与焊盘对应的相同形状元件附近时，显示红色虚线。当焊盘与对应元件间出现红色虚
线时停止拖动。
图 2-12 加载焊盘信息 8
第8步： 显示以下的对话框。
Yes（是） 所有焊盘移动至相应的元件窗口。
No（否） 取消移动。
图 2-13 加载焊盘信息 9
第9步： 自动调整焊盘和元件位置。
图 2-14 加载焊盘信息 10
3D AOI Programming Manual
第 4 部分 其他功能
IV-
11
2.4 焊盘标准检验的检验项目
本节以片状元件位置为例子进行说明。
基于焊盘的偏移检验可以检验侧面偏移[%]和末端偏移[μm]。
良品范围的默认值为基于IPC标准。
基于焊盘的偏移检验时，无法像传统的偏移检验一样设置Shift（偏移）值。
图 2-15 基于焊盘的偏移检验
如果没有焊盘信息，无法设置End Overhang[μm]（末端偏移[μm]）和Side Overhang[%]（侧面偏移[%]）。
图 2-16 不存在焊盘信息
3D AOI Programming Manual
第 4 部分 其他功能
IV-
12
3 SPC功能
SPC（统计过程控制）是指以统计学方式管控制造过程的方法。
通过使用SPC，可以保持产品质量，并且可以控制和改进制造过程。
3.1 SPC功能设置

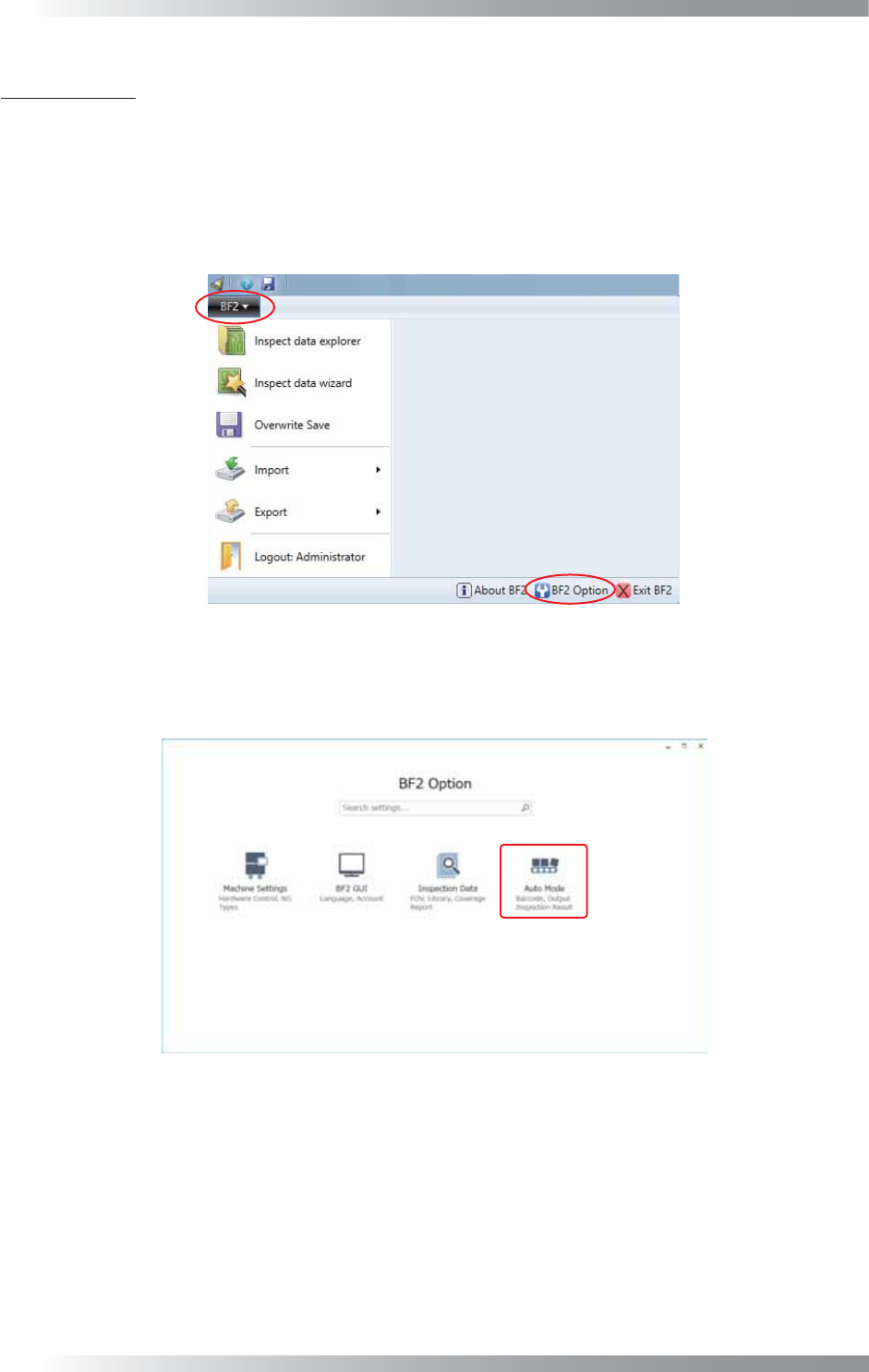

第1步： 点击窗口左上角的BF2按钮打开菜单，然后点击BF2 Option（BF2选项）。
图 3-1 SPC功能设置 1
第2步： 显示以下的对话框。
点击Auto Mode（自动模式）。
图 3-2 SPC功能设置 2
