II-
50
3D AOI Programming Manual
第 2 部分 检验数据
第6步： 手动分配子板2的各个基准点。
在基准标定点的列表上层选择PanelFiducial Mark1（面板基准标定点1）、PanelFiducial
Mark2（面板基准标定点2）。
参考第2步到第5步，分配子板2的基准点。
图 1-96 手动分配基准点 7
第7步： 完成子板2的基准点分配后，点击OK（好）关闭基准点分配对话框。
图 1-97 手动分配基准点 8
II-
51
3D AOI Programming Manual
第 2 部分 检验数据
1.4.3 自动分配基准点
根据子板ID为每一元件自动分配合适的基准点。
第1步： 从InspectData（检验数据）选项卡中选择Fiducial Mark（基准标定点）组 > Fiducial
Mark（基准标定点）。
图 1-98 自动分配基准点 1
第2步： 显示以下对话框。
点击Auto by Sub Board ID（通过子板ID自动）。
图 1-99 自动分配基准点 2
第3步： 显示以下对话框，自动为所有元件分配基准点。
点击OK（好），关闭对话框。
$VVLJQPHQW/LVW
ߚ䜡߫㸼
0DUN7UHH
෎ޚᷛᅮ⚍ⱘ߫㸼
图 1-100 自动分配基准点 3
II-
52
3D AOI Programming Manual
第 2 部分 检验数据

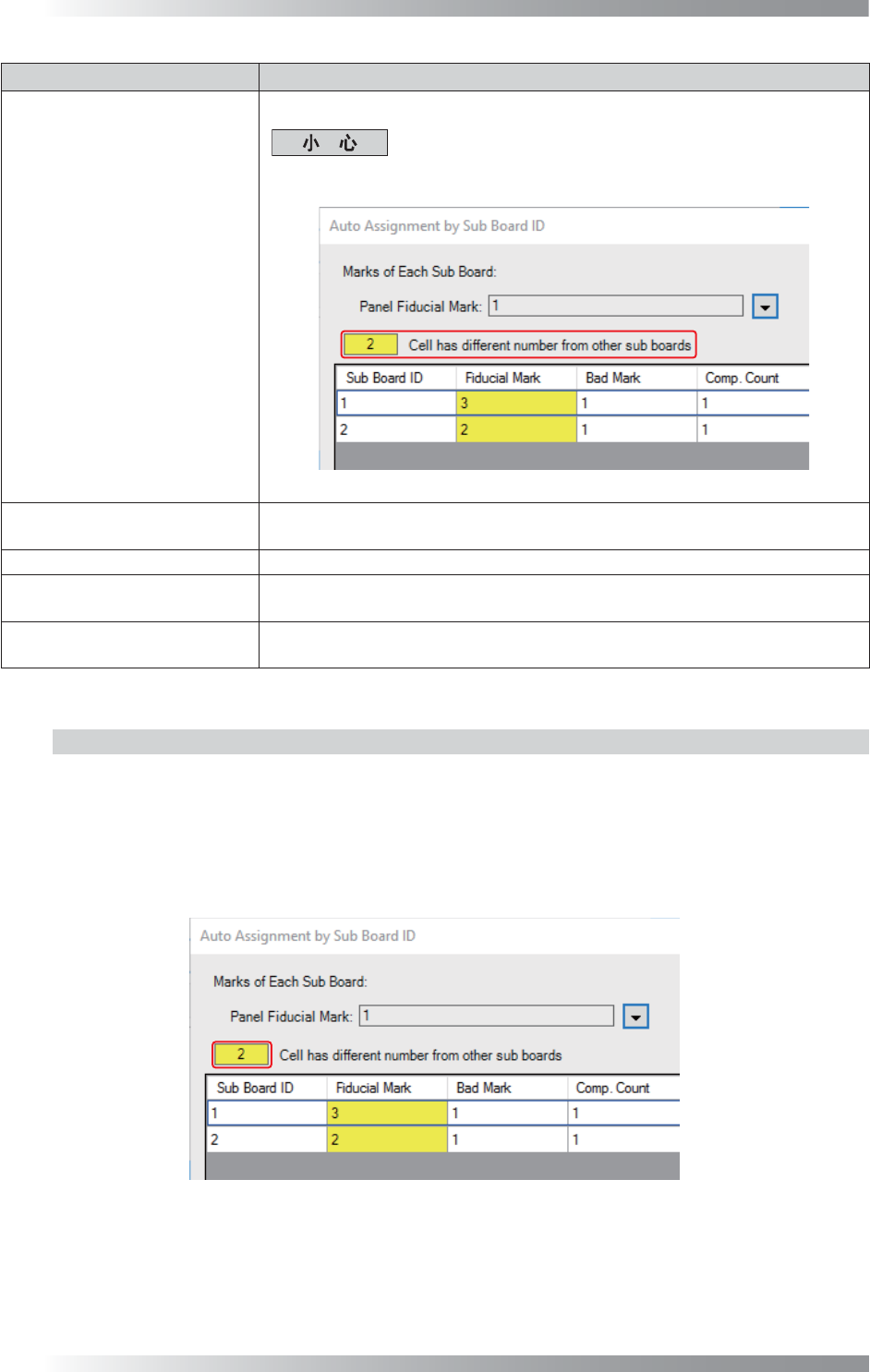

项目 说明
Cell has different number
from other sub boards
（单元和其他子板的数量不同）
当基准点分配未能正常完成时出现。
如果子板中不存在基准点，或基准点设置存在误匹配时，基准
点分配不能正常完成情况。
有关详情，请参考1.4.4 异常情况。
图 1-101 自动分配基准点 4
Panel Fiducial Mark
（面板基准标定点）
显示面板基准标定点的数量。
Order（顺序） 指定基准标定点和坏板基准点的检验顺序。
Assignment List（分配列表）
显示每块子板的基准标定点、坏板基准点和元件的数量。
子板的基准点数量和其他子板的不同时，相应的单元以黄色突出显示。
Mark Tree
（基准标定点的列表）
显示自动基准点分配的结果。
表 1-16 说明
1.4.4 异常情况
子板上不存在基准点时
子板上不存在基准点时，或基准点设置不正确，基准点自动分配不能正常完成。
子板的基准点数量和其他子板的不同时，相应的单元以黄色突出显示。黄色单元的数量如下面的红
色框所示。
检查是否误删除基准点，或基准点未正确设置至子板ID。
图 1-102 异常情况 1
