II-
244
3D AOI Programming Manual
第 2 部分 检验数据
9.3 选择选择性检查
9.3.1 手动选择
第1步： 打开检验数据，设置选择性检查，然后选择Inspection Selection（选择性检查）选项卡。
图 9-17 手动选择 1
第2步： 选择任意选择性检查设置，然后点击Load（加载）。
加载所选设置。
图 9-18 手动选择 2
9.3.2 自动选择
第1步： 点击窗口左上方的BF2按钮打开菜单，然后点击BF2 Option（BF2选项）。
图 9-19 自动选择 1
II-
245
3D AOI Programming Manual
第 2 部分 检验数据

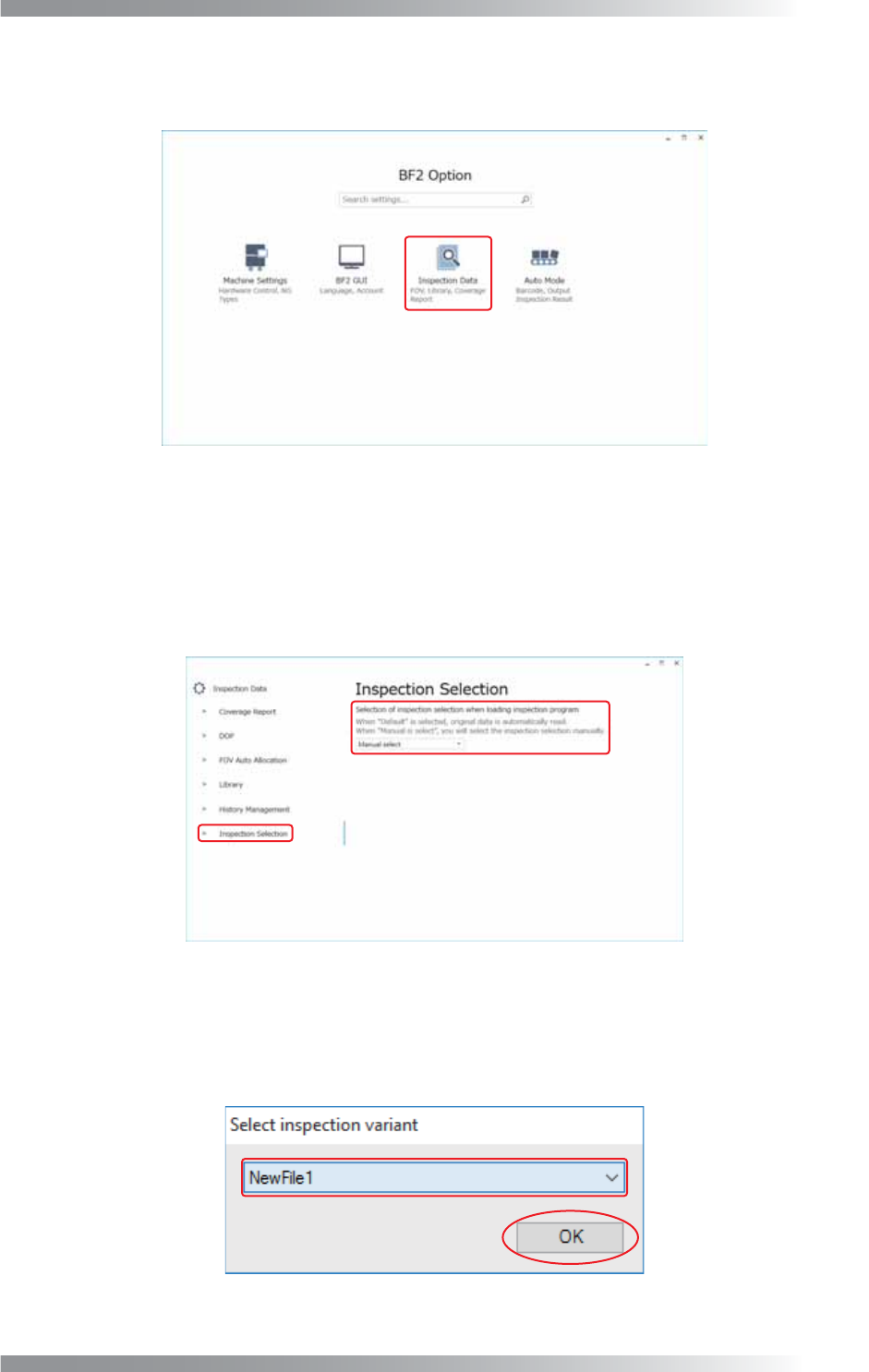

第2步： 显示以下对话框。
选择Inspection Data（检验数据）。
图 9-20 自动选择 2
第3步： 显示以下对话框。
选择Inspection Selection（选择性检查），然后从Selection of inspection selection
when loading inspection program（加载检测程序检测内容的选择性检查）下拉菜单中选
择Manual select（手动选择）。
图 9-21 自动选择 3
第4步： 完成第1到第3步后，加载检验数据时显示以下对话框。
从下拉菜单中选择任意选择性检查设置，然后点击OK（好）。
加载所选设置。
图 9-22 自动选择 4
II-
246
3D AOI Programming Manual
第 2 部分 检验数据

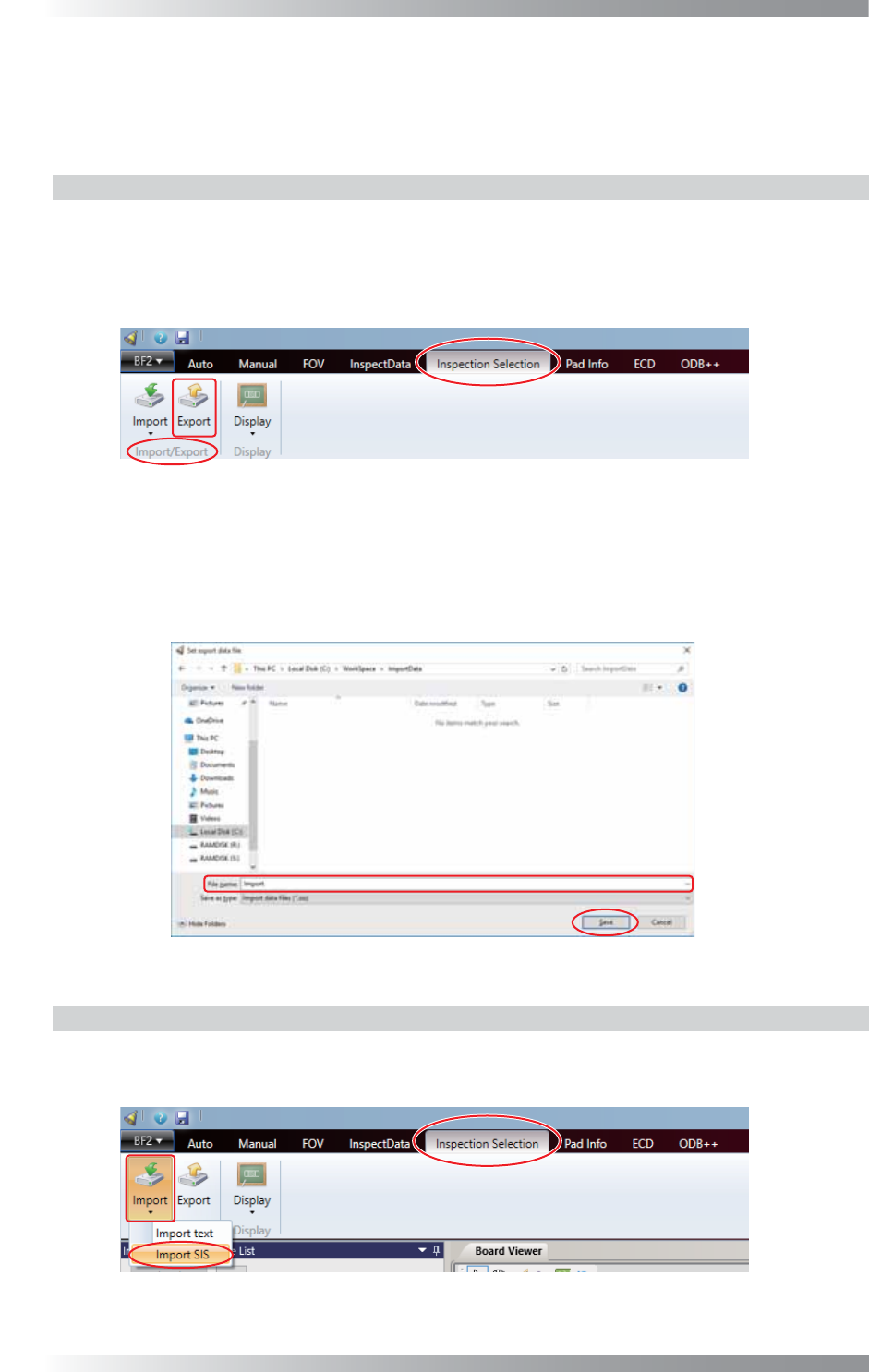

9.4 选择性检查设置的导出和导入
选择性检查设置可导出为每一检验数据的文件。
当检验的是相同的电路板时，导出的选择性检查设置可用在其他机器。
9.4.1 选择性检查设置的导出
第1步： 打开检验数据，导出选择性检查设置。
第2步： 从Inspection Selection（选择性检查）选项卡中选择Import/Export（导入/导出）组 >
Export（导出）。
图 9-23 选择性检查设置的导出 1
第3步： 显示以下对话框。
输入文件名，指定保存数据的路径。
点击Save（保存）。
图 9-24 选择性检查设置的导出 2
9.4.2 选择性检查设置的导入
第1步： 从Inspection Selection（选择性检查）选项卡中选择Import/Export（导入/导出）组 >
Import（导入） > Import SIS（导入SIS）。
图 9-25 选择性检查设置的导入 1
