3D AOI Programming Manual
第 4 部分 其他功能
IV-
25
第3步： 选择Output Inspection Result（输出检验结果）并将Warning Alarm（警报）的切换开关设置为
ON（开）。
图 6-5 警报设置 3
第4步： 点击Warning Alarm（警报）切换开关下方的Detail Setting（详细设置），对详细项目进行设
置。
如有需要，进行设置步骤。详细设置请见下表。
完成所有设置后，点击对话框右上方的
然后点击Yes（是），关闭对话框。
项目 说明
Override Password
（判定功能锁定密码）
设置密码以取消警报。
Reset count when OK Board
（电路板OK时重置计数）
当电路板被判断为OK时，将重设计数。
Stop Auto Mode
（停止自动模式）
规定警报响起时的操作。
Stop Forcibly（强制停止）： 警报响起时停止自动模式。
User Select（用户选择）： 警报响起时显示该对话框，可以选择措施。
OFF（关闭）： 自动模式未停止。
表 6-3 说明

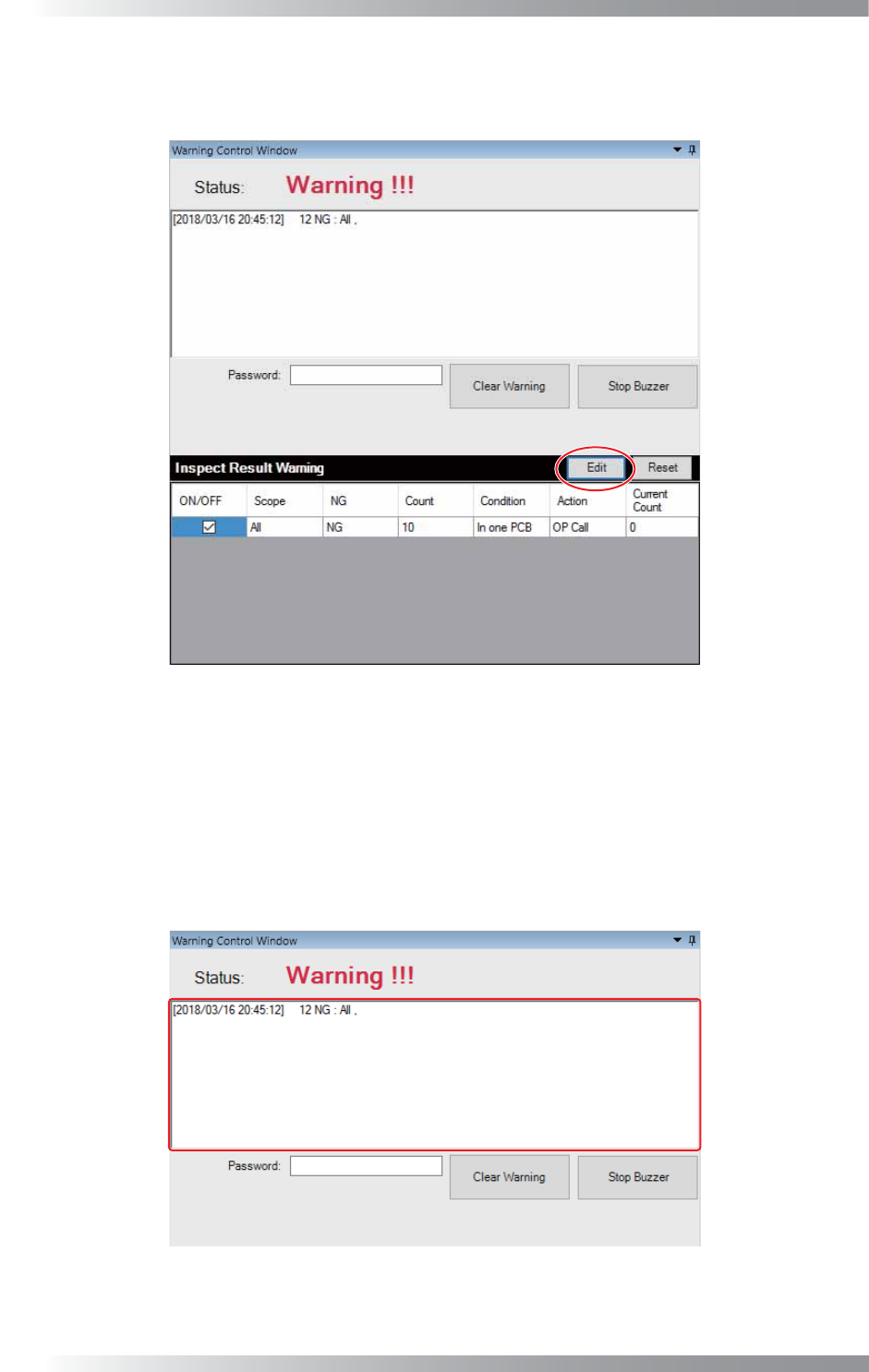

第5步： Warning Control Window（警告控制窗口）出现在Auto（自动）选项卡中。
3D AOI Programming Manual
第 4 部分 其他功能
IV-
26
第6步： 点击Warning Control Window（警告控制窗口）的 Edit（编辑），设置条件。
有关详情，请参考6.2 警报状态。
图 6-6 警报设置 4
6.4 警报操作
本节对警报的操作进行说明。
第1步： 开启自动模式。
第2步： 发生警报时，详细信息将显示在Warning Information（警告信息）上。
图 6-7 警报操作 1
3D AOI Programming Manual
第 4 部分 其他功能
IV-
27
第3步： 下一步取决于BF2选项的Stop Auto Mode（停止自动模式）设置。
选择Stop Forcibly（强制停止）时，请参考6.4.1 自动模式强制停止。
选择OFF（关）时，请参考6.4.2 继续自动模式。
选择User Select（用户选择）时，请参考6.4.3 用户选择。
有关Stop Auto Mode（停止自动模式）设置的详情，请参考6.3 警报设置的第4步。
6.4.1 自动模式强制停止
第1步： 如果在Stop Auto Mode（停止自动模式）设置中选择了Stop Forcibly（强制停止），则警
报响起时，自动模式会被打断。
第2步： 点击Stop Buzzer（停止蜂鸣器），停止呼叫操作员。
检查警报的详细信息并解决生产问题。
图 6-8 自动模式强制停止 1
第3步： 输入在BF2选项的Override Password（判定功能锁定密码）设置中设置的密码，然后点击
Clear Warning（清除警告），清除警报日志。
图 6-9 自动模式强制停止 2
