第3步：点击，然后检查是否搜索到引脚边缘。如果未检测到引脚尖端，调整Search Lead Edge

Area（搜索引脚边缘区域）。

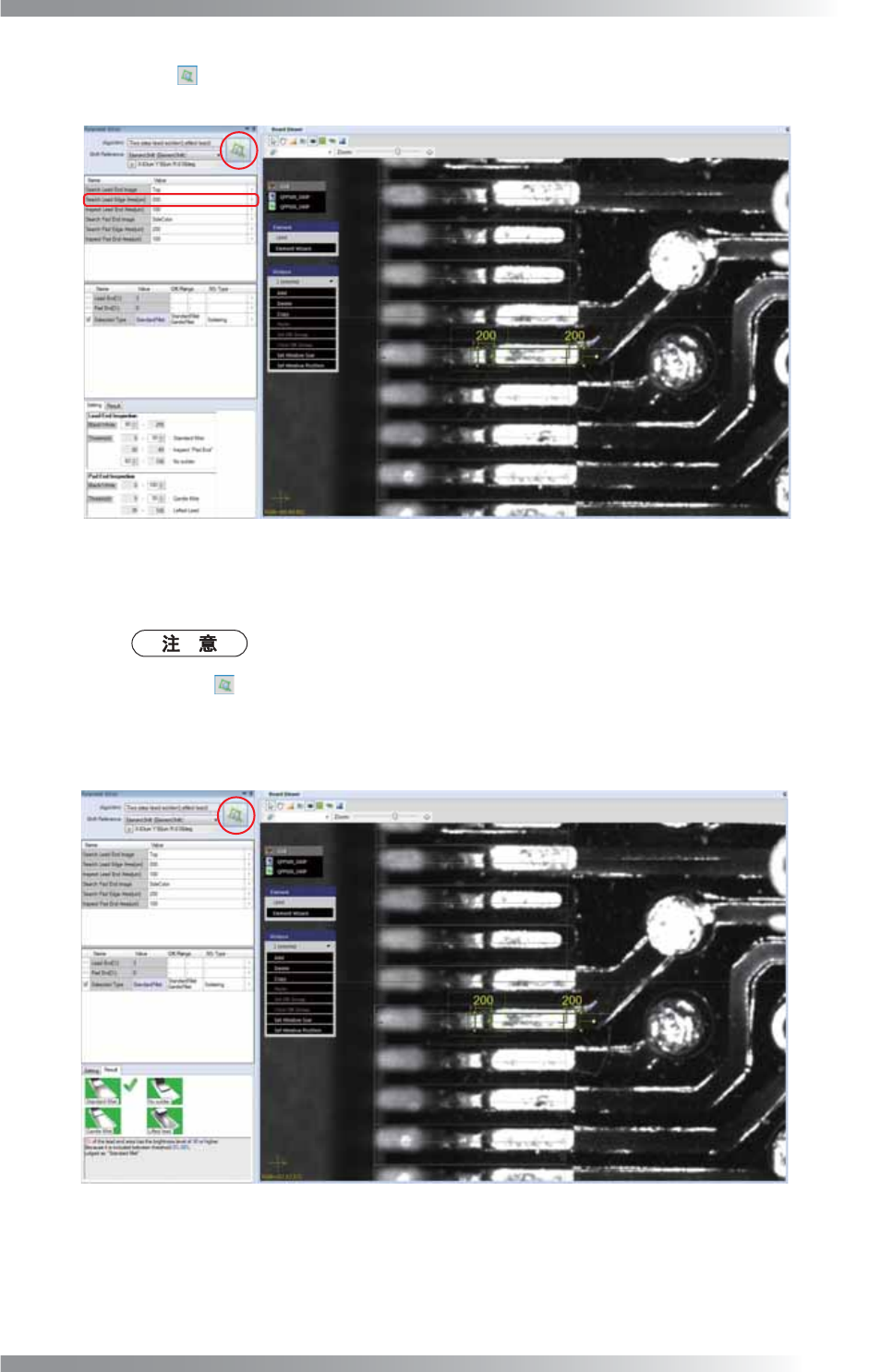

图 4-46 检测引脚末端 1

第4步：如果样本值被判为NG时，指定样本值的OK Range（良品范围）并设置NG Type（NG类型）。

如果未执行该检查操作，请取消选中该项目。

第5步：再次点击图标，并检查检验是否顺利完成。

检验结果的详细信息显示在Parameter Editor（参数编辑器）下侧Result（结果）选项卡

中。

必要时，可参考表4-19至表4-22调整参数。

图 4-47 检测引脚末端 2
