3D AOI Programming Manual
第 4 部分 其他功能
IV-
14
3.2 SPC窗口
SPC窗口和SPC详情窗口显示自动模式检验结果计算出的统计信息。

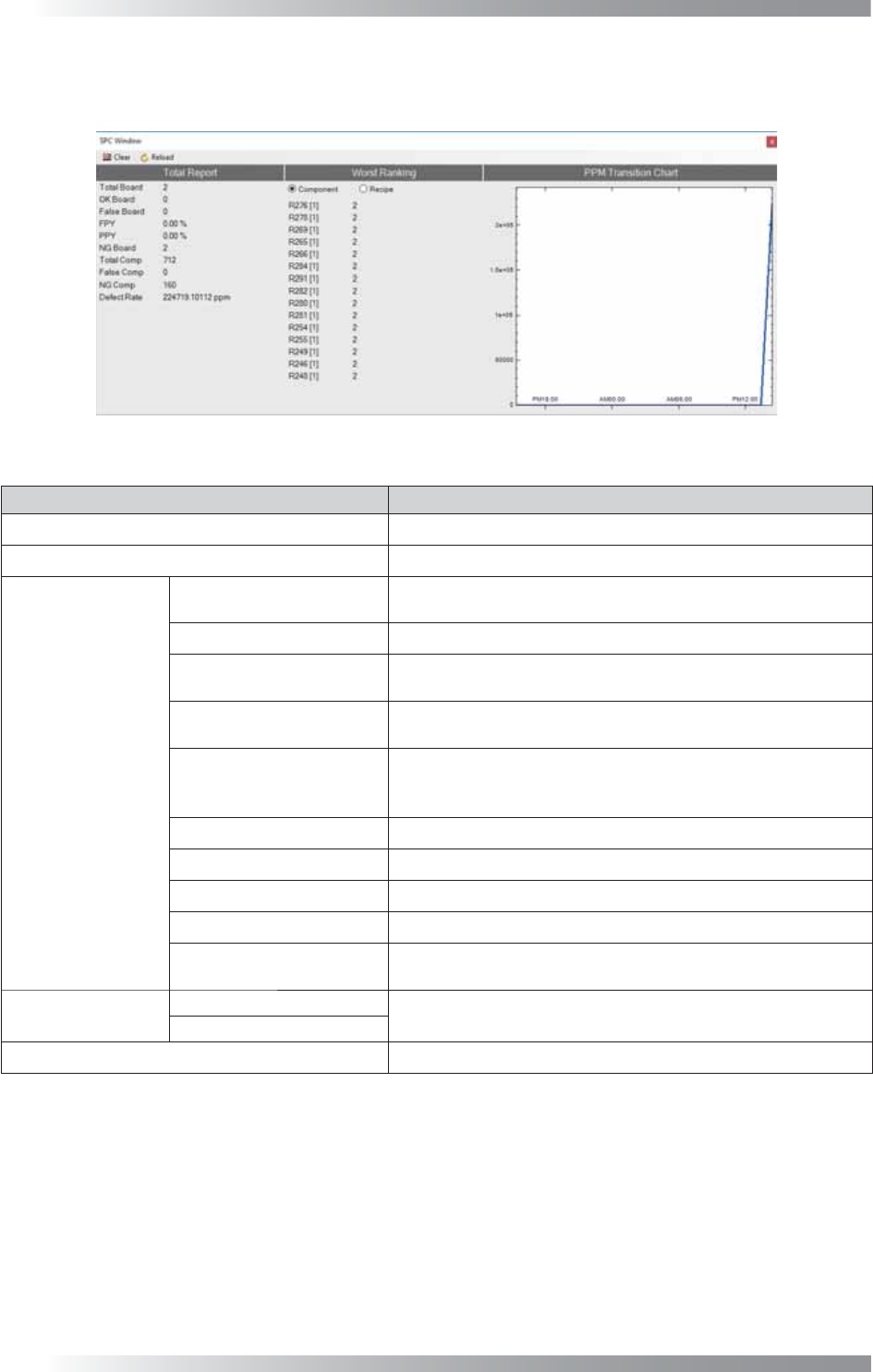

图 3-4 SPC窗口
项目 说明
Clear（清除） 清除SPC窗口信息。
Reload（重新加载） 更新SPC窗口信息。
Total Report
（报告总数）
Total Board
（电路板总数）
显示检验的电路板总数。
OK Board（OK电路板） 显示OK电路板的总数。
False Board
（误判电路板）
显示在调试模式和实时判断中判定为误判的电路板总数。
FPY
显示OK电路板的数量占所有电路板的百分比。
计算方法为：“（OK电路板的数量 / 电路板总数） x 100”。
PPY
显示OK电路板的数量和判定为过多的电路板数量占电路板总数
的百分比。计算方法为：“（（OK电路板的数量 + 判定为过
多的电路板数量） / 电路板总数） x 100”。
NG Board（NG电路板） 显示NG电路板的总数。
Total Comp（元件总数） 显示元件的总数。
False Comp（误判元件） 显示在调试模式和实时判断中判定为误判的元件总数。
NG Comp（NG元件） 显示NG元件的总数。
Defect Rate（检测率）
显示NG元件占元件总数的占比。
计算方法为：“（NG元件的数量 / 元件总数） x 1000000”。
Worst Ranking
（最差排名）
Component（元件）
显示有许多NG判断的元件和检查参数。
Recipe（检查参数）
PPM Transition Chart（PPM过渡图） 显示随着时间的推移有缺陷的电路板百分比的趋势。
表 3-2 SPC窗口
3D AOI Programming Manual
第 4 部分 其他功能
IV-
15
图 3-5 SPC详情窗口
项目 说明
Clear（清除） 清除SPC详情窗口信息。
Reload（重新加载） 更新SPC详情窗口信息。
Board (Sheet)
（电路板（板））
Total（总数） 显示检验的电路板总数。
OK（合格） 显示OK电路板的总数。
False（误判） 显示在调试模式和实时判断中判定为误判的电路板总数。
NG（不合格） 显示NG电路板的总数。
Sub Board
（子板）
Total（总数） 显示检验的子板总数。
OK（合格） 显示OK的子板总数。
False（误判） 显示在调试模式和实时判断中判定为误判的子板总数。
NG（不合格） 显示NG的子板总数。
Component
（元件）
Total（总数） 显示检验的元件总数。
OK（合格） 显示OK的元件总数。
False（误判） 显示在调试模式和实时判断中判定为误判的元件总数。
NG（不合格） 显示NG的元件总数。
表 3-3 SPC详情窗口
3D AOI Programming Manual
第 4 部分 其他功能
IV-
16
4 输出图像功能
输出图像功能可以在自动模式下输出任意元件图像。
4.1 设置输出图像功能
第1步： 点击窗口左上方的BF2按钮打开菜单，然后点击BF2 Option（BF2选项）。
图 4-1 设置输出图像功能 1
第2步： 显示以下对话框。
点击Auto Mode（自动模式）。
图 4-2 设置输出图像功能 2
