II-
208
3D AOI Programming Manual
第 2 部分 检验数据
5.3 板弯补偿设置
5.3.1 切换板弯补偿功能

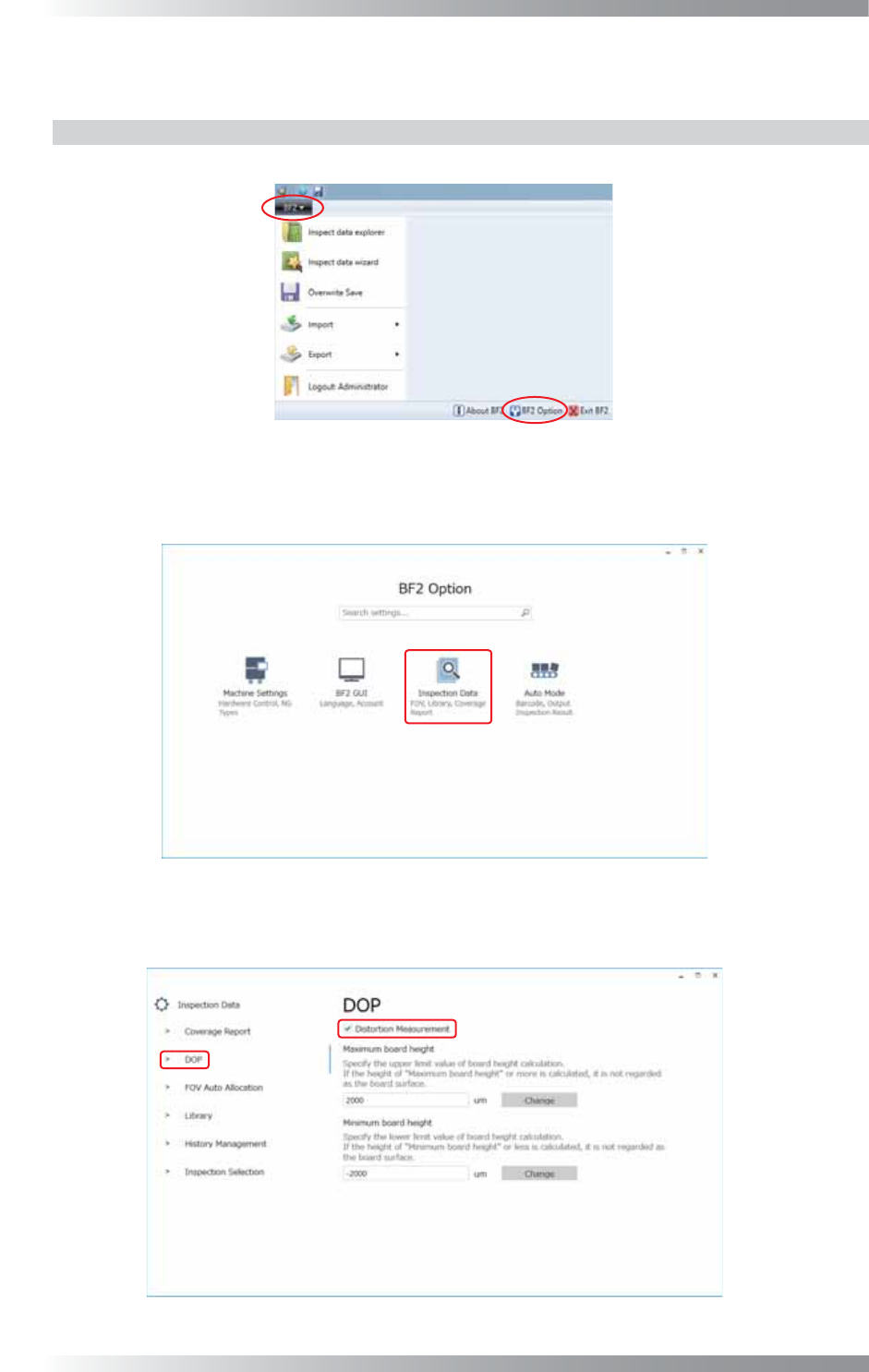

第1步： 点击窗口左上方的BF2按钮打开菜单，然后点击BF2 Option（BF2选项）。
图 5-6 切换板弯补偿功能 1
第2步： 显示以下对话框。
选择Inspection Data（检验数据）。
图 5-7 切换板弯补偿功能 2
第3步： 显示以下对话框。
选择DOP（板弯补偿参照点），然后勾选Distortion Measurement（板弯补偿测量）。
图 5-8 切换板弯补偿功能 3
II-
209
3D AOI Programming Manual
第 2 部分 检验数据
5.3.2 编辑在边缘的板弯补偿参照点
下面对如何编辑On Edge（依照零件边缘进行补偿）的板弯补偿参照点进行说明。
Find Plane（找平面）的板弯补偿参照点不能编辑，因为这些都是自动分配的。
On Edge（依照零件边缘进行补偿）的板弯补偿参照点基于元件分配进行分配。因此
板弯补偿参照点在元件没有检查参数时不会分配。
第1步： 选择FOV（视野）选项卡。
图 5-9 编辑在边缘的板弯补偿参照点 1
第2步： 显示编辑板。
选择Setting（设置） > Distortion measurement setting（板弯补偿设置）。
更改Distortion measurement setting（板弯补偿设置）时，更改也会应用至所有
其他的视野。
图 5-10 编辑在边缘的板弯补偿参照点 2
第3步： 显示以下对话框。有关详细信息，请参考表5-2。
从Component DOP type（元件板弯补偿参照点类型）下拉菜单中选择On Edges（在边缘），
然后点击OK（好）。
图 5-11 编辑在边缘的板弯补偿参照点 3
II-
210
3D AOI Programming Manual
第 2 部分 检验数据
$
%
$
%
$ ᔶ⢊ᬒ໻᳔ᇣؐ
% ⌟䞣ऎඳ᳔ᇣؐ
ᵓᔃ㸹ᇱখ✻⚍⽕ऎ⌟䞣ऎඳ
⬉䏃ᵓⱘ催ᑺ⌟䞣ऎඳ
˄⌟䞣ऎඳ⽕ऎ˅

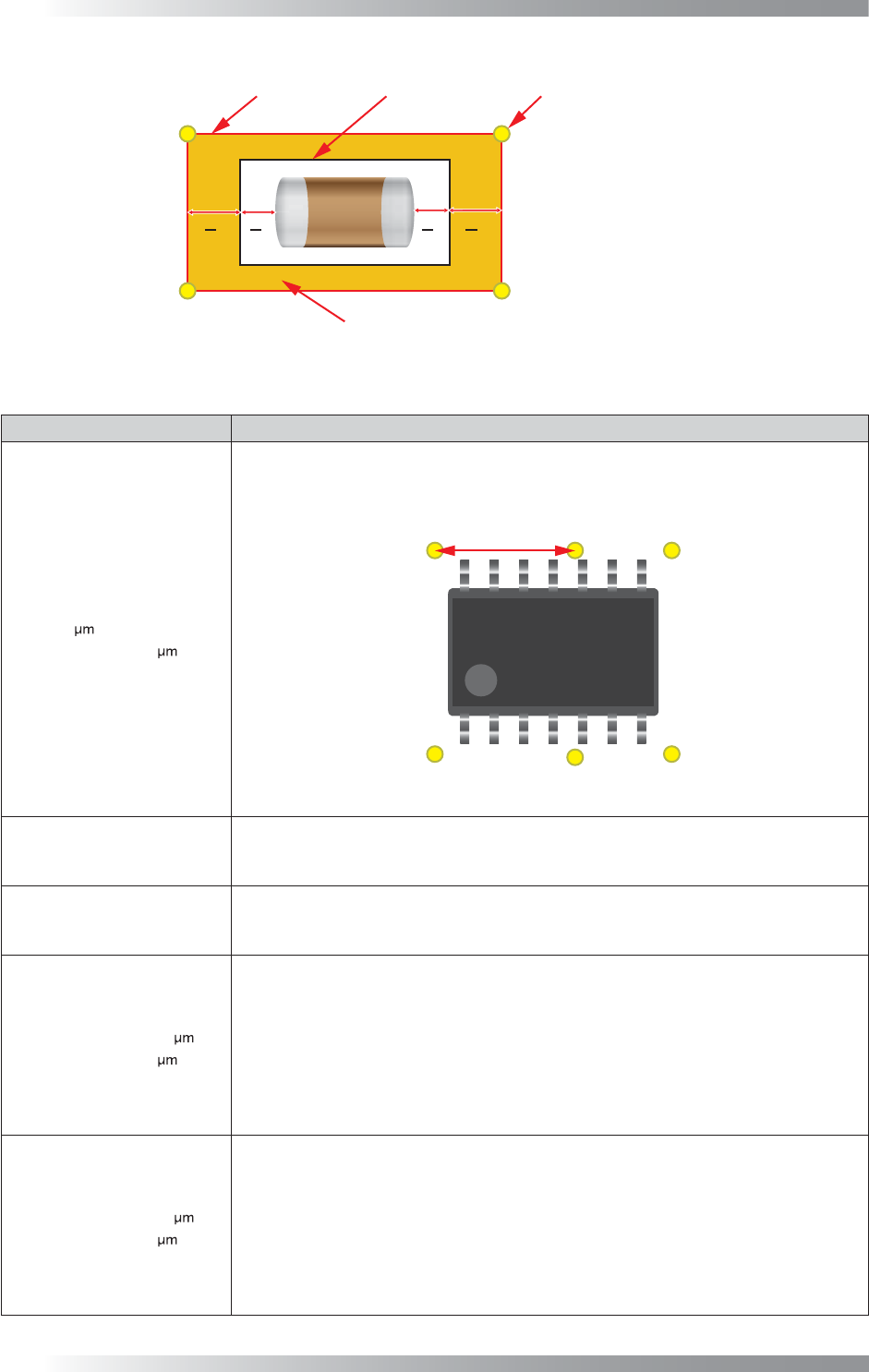

图 5-12 编辑在边缘的板弯补偿参照点 4
项目 说明
Distance between edges
points[
]
（边缘点间的距离[
]）
板弯补偿参照点间的距离较大时较难准确校正。
当板弯补偿参照点间的初始距离大于Distance between edges points（边缘点间
的距离）时，自动添加板弯补偿参照点。
䖍㓬⚍П䯈ⱘ᳔ᇣ䎱⾏
图 5-13 编辑在边缘的板弯补偿参照点 5
Component DOP type
（元件板弯补偿参照点类
型）
设置On Edge（依照零件边缘进行补偿），以使用On Edge（依照零件边缘进行补
偿）校正。
默认值为On FOV（依照视野窗口进行补偿）（找平面）。
Path for data output
files
（数据输出文件路径）
指定日志文件的输出路径。
Shape enlarge min [
]
（形状放大最小值[
]）
指定电路板高度计算禁区的最小尺寸。
如果元件尺寸小，并且仅使用Shape enlarge[%]（形状放大[%]）设置，禁区可能
太小，无法准确校正。
当Shape enlarge min[μm]（形状放大最小值[μm]）指定的区域大于Shape
enlarge[%]（形状放大[%]）指定的区域时，Shape enlarge min[μm]（形状放大
最小值[μm]）区域用作禁区。
这种情况下，元件形状的外侧为Shape enlarge min[μm]（形状放大最小值[μm]
）的一半，用作禁区。有关详情，请参考表5-12。
Measured area min [
]
（测量区域最小值[
]）
指定电路板高度计算的最小尺寸。
如果元件尺寸小，并且仅使用Measured area[%]（测量区域[%]）设置，测量区域
可能太小，无法准确校正。
当Measured area min[μm]（测量区域最小值[μm]）指定的区域大于Measured
area[%]（测量区域[%]）指定的区域时，Measured area min[μm]（测量区域最小
值[μm]）区域用作测量区域。
这种情况下，禁区的外侧为Measured area min[μm]（测量区域最小值[μm]）的
一半，用作测量区域。有关详情，请参考表5-12。
