II-
239
3D AOI Programming Manual
第 2 部分 检验数据

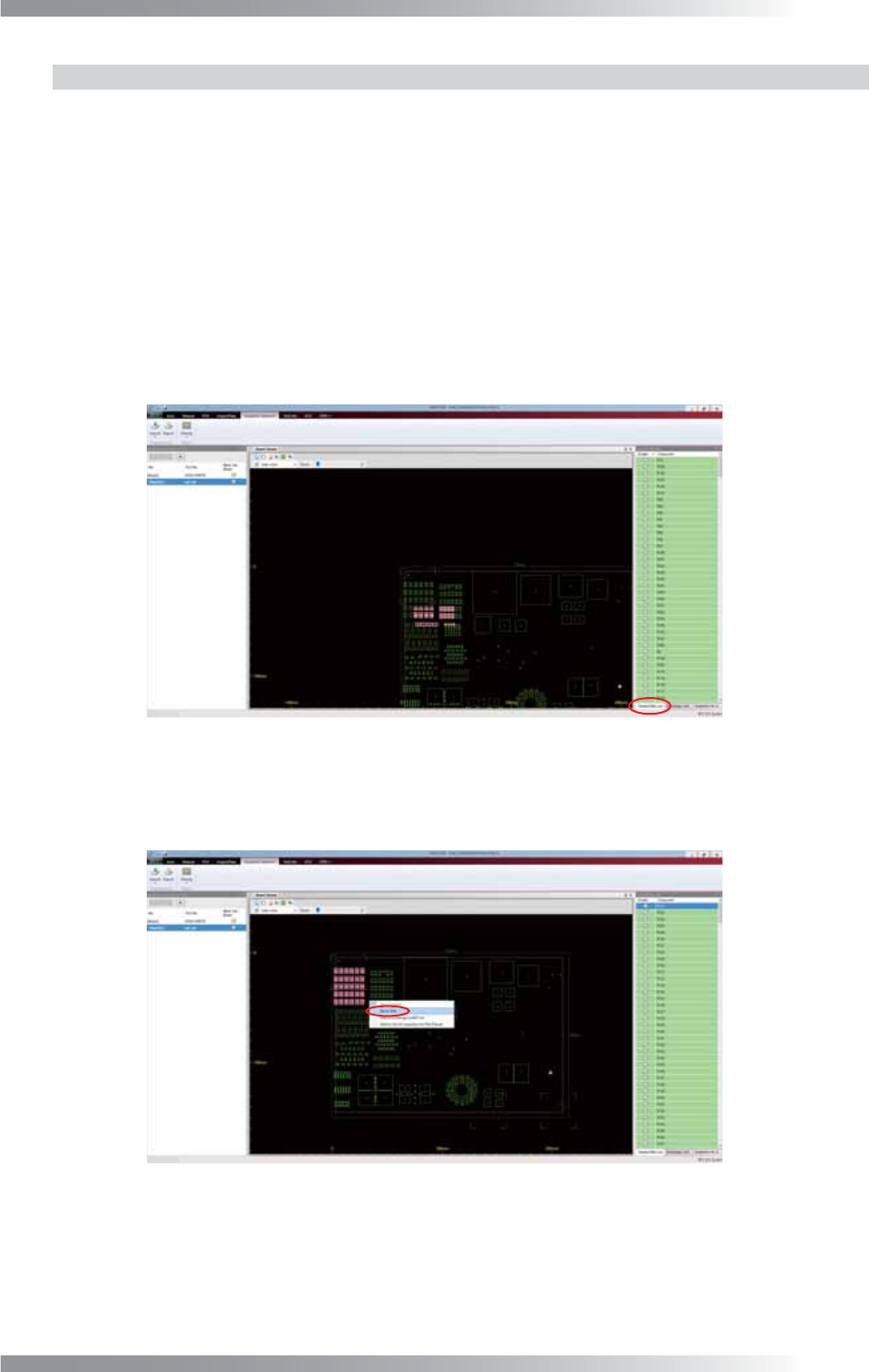

9.2.1 跳过元件检验的设置
跳过任何元件检验的设置。
用于根据电路板版本对未放置的元件进行跳过检验。
跳过检验的元件以绿色显示在Inspect/Skip List（检验/跳过列表）选项卡和 Board Viewer（电路
板观察器）。
跳过检验的元件以橙色显示在Inspect/Skip List（检验/跳过列表）选项卡和 Board Viewer（电路
板观察器）。
第1步： 加载选择性检查设置和选择Inspect/Skip List（检验/跳过列表）选项卡。
显示电路板所有元件的列表。
默认设置为检验所有元件
图 9-5 检验跳过元件设置 1
第2步： 在Board Viewer（电路板观察器）中选择要跳过检验的元件。
显示弹出菜单，然后选择Set as Skip（设置为跳过）。
图 9-6 检验跳过元件设置 2
II-
240
3D AOI Programming Manual
第 2 部分 检验数据

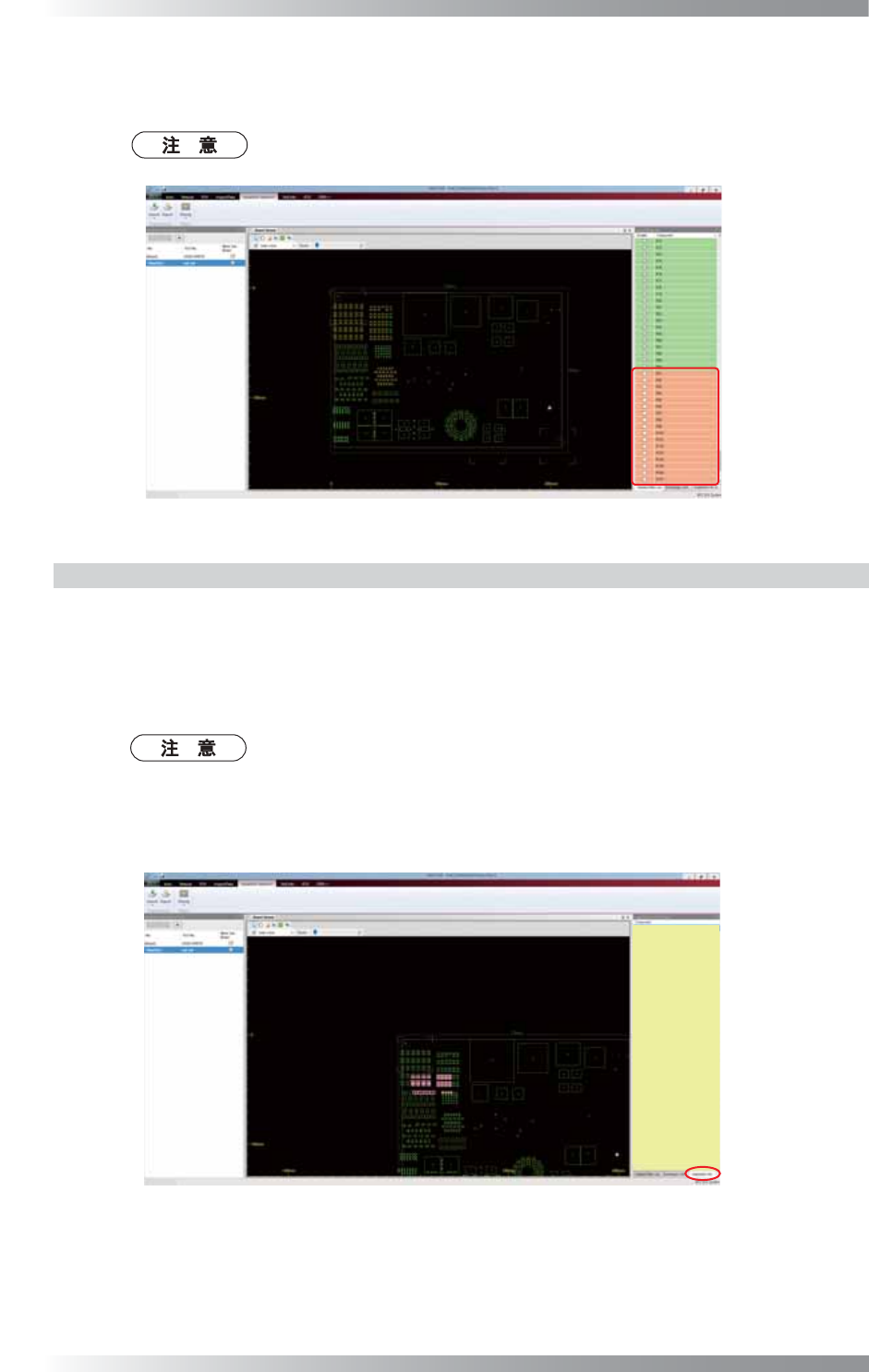

第3步： 在Inspect/Skip List（检验/跳过列表）选项卡，去掉勾选所选元件的Enable（启用），
显示为橙色。
可以手动在Inspect/Skip List（检验/跳过列表）中去掉勾选 Enable（启用）。
图 9-7 检验跳过元件设置 3
9.2.2 未放置元件的设置
仅检验丢失元件的设置。
这一检验下，元件未放置时判定为OK（合格）。
用于确认元件未实装在不需要元件的特定电路板版本上。
错误实装的元件在Inspection for Not Placed（未放置检验）选项卡和Board Viewer（电路板观察
器）以黄色显示。
丢失元件检验的检查参数临时分配为未放置的元件。
这一检查参数的参数可编辑，但编辑结果仅体现在当前打开的检测数据中。
不反映在设置为同组的其他检验数据的其他未放置元件中。
第1步： 加载选择性检查设置，然后选择Inspection for Not Placed（未放置检验）选项卡。
显示要检查是否误实装的所有元件列表。
图 9-8 未放置元件的设置 1
II-
241
3D AOI Programming Manual
第 2 部分 检验数据
第2步： 选择元件,在Board Viewer（电路板观察器）中设置为未放置元件。
显示弹出菜单，然后选择Add to List of Inspection for Not Placed（添加到未放置检
验列表）。
图 9-9 未放置元件的设置 2
第3步： 确认元件是否添加到 Inspection for Not Placed（未放置检验）选项卡。
图 9-10 未放置元件的设置 3
