I- 13 3D AOI Programming Manual 第 1 部分 基本操作 1.5.3 加载电路板数据 加载任意电路板数据的步骤请见1.3 选择检验数据文件。 1.5.4 创建新的组 下面对如何创建组和电路板数据进行说明。 第1步： 打开检验数据浏览器请见1.5.2 显示检验数据浏览器。 第2步： 点击 Create group（创建组）。 第3步： 输入新建组的名称和新建电路板的名称，然后点击OK（好）。 图 1-19 创…
I-
12
3D AOI Programming Manual
第 1 部分 基本操作
项目 说明
Board Area
（电路板区域）
Board list
（电路板列表）
以列表显示当前所选的电路板数据和文件夹。
Edit message
（编辑消息）
有一个功能是在电路板数据完成加载时显示传递给下一个操作员的
消息。
编辑以上消息。
有关详细信息，请参考1.5.8 设置显示消息。
Create folder
（创建文件夹）
在当前所选组中创建一个新的文件夹。
有关详情，请参考1.5.9 创建新的文件夹。
Delete
（删除）
删除所选电路板数据或文件夹。
有关详情，请参考1.5.10 删除电路板数据和1.5.11 删除文件夹。
Rename
（重命名）
更改所选电路板数据或文件夹的名称。
有关详情，请参考1.5.12 更改电路板数据名称和1.5.13 更改文件
夹名称。
Edit note
（编辑备注）
更改所选电路板数据或文件夹的名称。
有关详情，请参考1.5.14 编辑电路板数据和文件夹的备注。
Create board
（创建电路板）
在当前所选组中创建新的电路板数据。
有关详细信息，请参考1.5.15 创建电路板数据。
Save as
（另存为）
以任意名称保存当前编辑的电路板数据。
有关详情，请参考1.4.2 将检验数据文件另存为新文件。
Move
（转移）
移动所选电路板数据或文件夹至该组的任意文件夹。
有关详细信息，请参考1.5.17 移动电路板数据和文件夹。
Load board data
（加载电路板数据）
加载所选电路板数据，显示检验软件界面。
有关详细信息，请参考1.1.1 开启检验软件的第4步到第6步。
Close（关闭） 关闭检验数据浏览器并移动至检验软件界面。
表 1-2 说明
1.5.2 显示检验数据浏览器
下面对如何显示检验数据浏览器进行说明。
点击窗口左上角的BF2按钮将菜单打开，然后点击Inspect data explorer（检验数据浏览器）。
显示检验数据浏览器。
图 1-18 显示检验数据浏览器
I-
13
3D AOI Programming Manual
第 1 部分 基本操作
1.5.3 加载电路板数据
加载任意电路板数据的步骤请见1.3 选择检验数据文件。
1.5.4 创建新的组
下面对如何创建组和电路板数据进行说明。
第1步： 打开检验数据浏览器请见1.5.2 显示检验数据浏览器。
第2步： 点击 Create group（创建组）。
第3步： 输入新建组的名称和新建电路板的名称，然后点击OK（好）。
图 1-19 创建新的组
1.5.5 删除组
下面对如何删除组进行说明。
第1步： 打开检验数据浏览器请见1.5.2 显示检验数据浏览器。
第2步： 选择一个组，然后在组区域点击Delete（删除）。
当某一个组的电路板正在加载时，无法选择Delete（删除）。
这种情况下，在第2步前加载其他组的电路板。
加载电路板数据的步骤请见1.3 选择检验数据文件。
第3步： 显示以下对话框。点击OK（好）。
图 1-20 删除组
I-
14
3D AOI Programming Manual
第 1 部分 基本操作

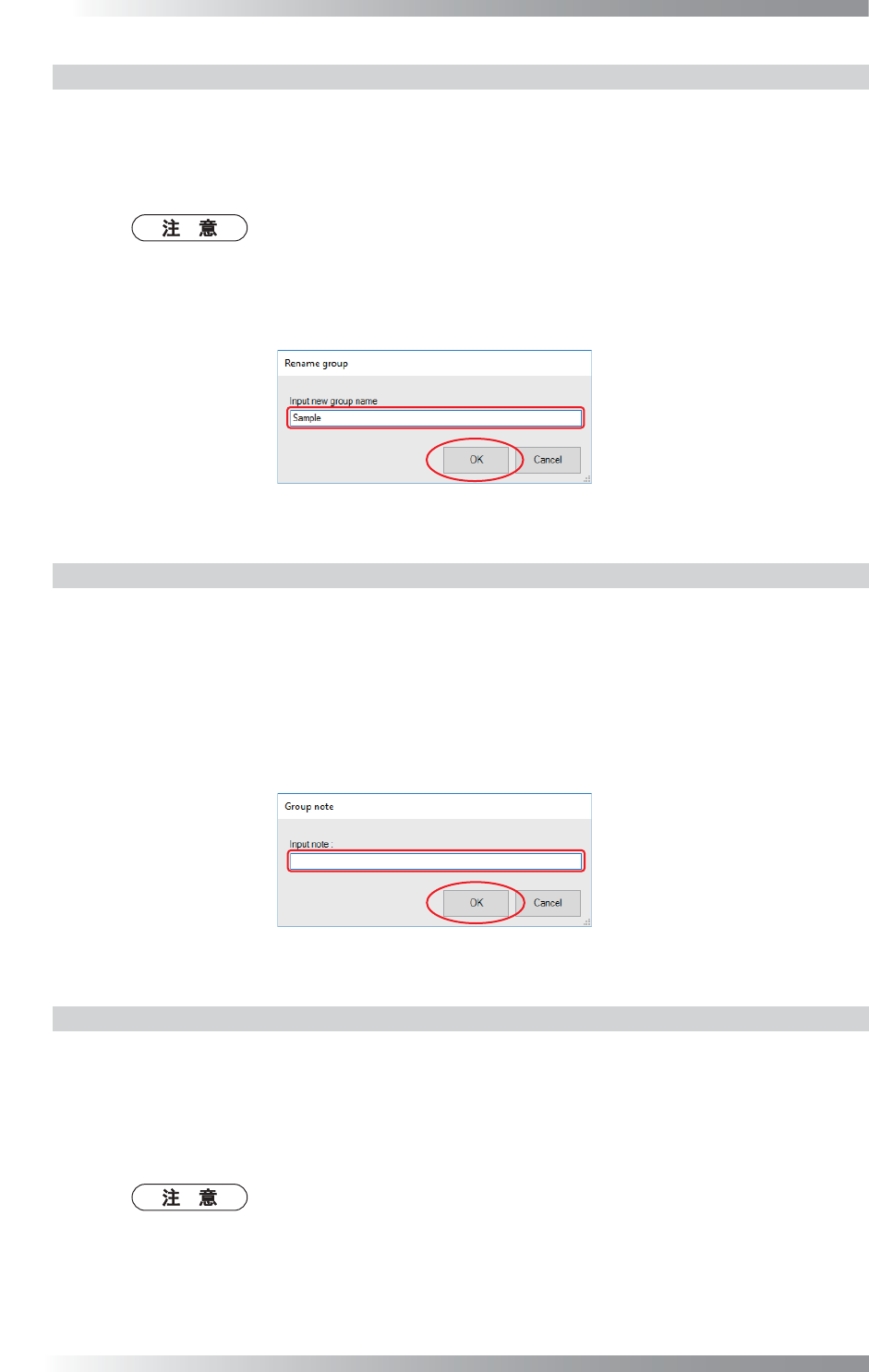

1.5.6 更改组名称
下面对如何更改组名称进行说明。
第1步： 打开检验数据浏览器请见1.5.2 显示检验数据浏览器。
第2步： 选择一个组，然后在组区域点击Rename（重命名）。
当某一个组的电路板正在加载时，无法选择Rename（重命名）。
这种情况下，在第2步前加载其他组的电路板。
加载电路板数据的步骤请见1.3 选择检验数据文件。
第3步： 显示以下对话框。输入组名称，然后点击OK（好）。
图 1-21 更改组名称
1.5.7 编辑组备注
下面对如何编辑组备注进行说明。
在检验数据浏览器中，添加任意批注允许对执行进行确认。
第1步： 打开检验数据浏览器请见1.5.2 显示检验数据浏览器。
第2步： 选择一个组，然后在组区域点击Edit note（编辑备注）。
第3步： 编辑备注并点击OK（好）。
图 1-22 编辑组备注
1.5.8 设置显示消息
有一个功能是在电路板数据完成加载时显示传递给下一个操作员的消息。
下面对如何设置消息和显示消息的步骤进行说明。
第1步： 打开检验数据浏览器请见1.5.2 显示检验数据浏览器。
第2步： 选择电路板数据，然后在组区域点击Edit note（编辑备注）。
也可在InspectData（检验数据）选项卡中编辑消息。
从InspectData（检验数据）选项卡中选择Edit message（编辑消息）。
