3D AOI Programming Manual 第 3 部分 检验算法 III- 50 2.3.3 设置步骤 第1步： 从Algorithm（算法）下拉列表中选择Color Area（色彩区域）。 如需通过其他算法使用相同的偏移信息，请在Shift Reference（偏移参考）的下拉 菜单中选择Body Shift（本体偏移）。 第2步： 从Image filter（图像过滤器）下拉列表中选择可以使Side Color（侧灯颜色）…
3D AOI Programming Manual
第 3 部分 检验算法
III-
49
2.3 Color Area（色彩区域）
2.3.1 检验概述
Color Area（色彩区域）是检验元件色彩的算法。
此算法计算检测窗口的平均颜色并在Parameter Editor（参数编辑器）下方的图表中以红色圆圈标
记显示。
并在与绿色圆圈标记相同的检查参数上显示其他元件的样本值。
如需检验，先勾选OK结果的平均颜色和在图表里设置绿色区域。
Color Area（色彩区域）适用于不规则形状元件检验和铜检验。
2.3.2 参数设置

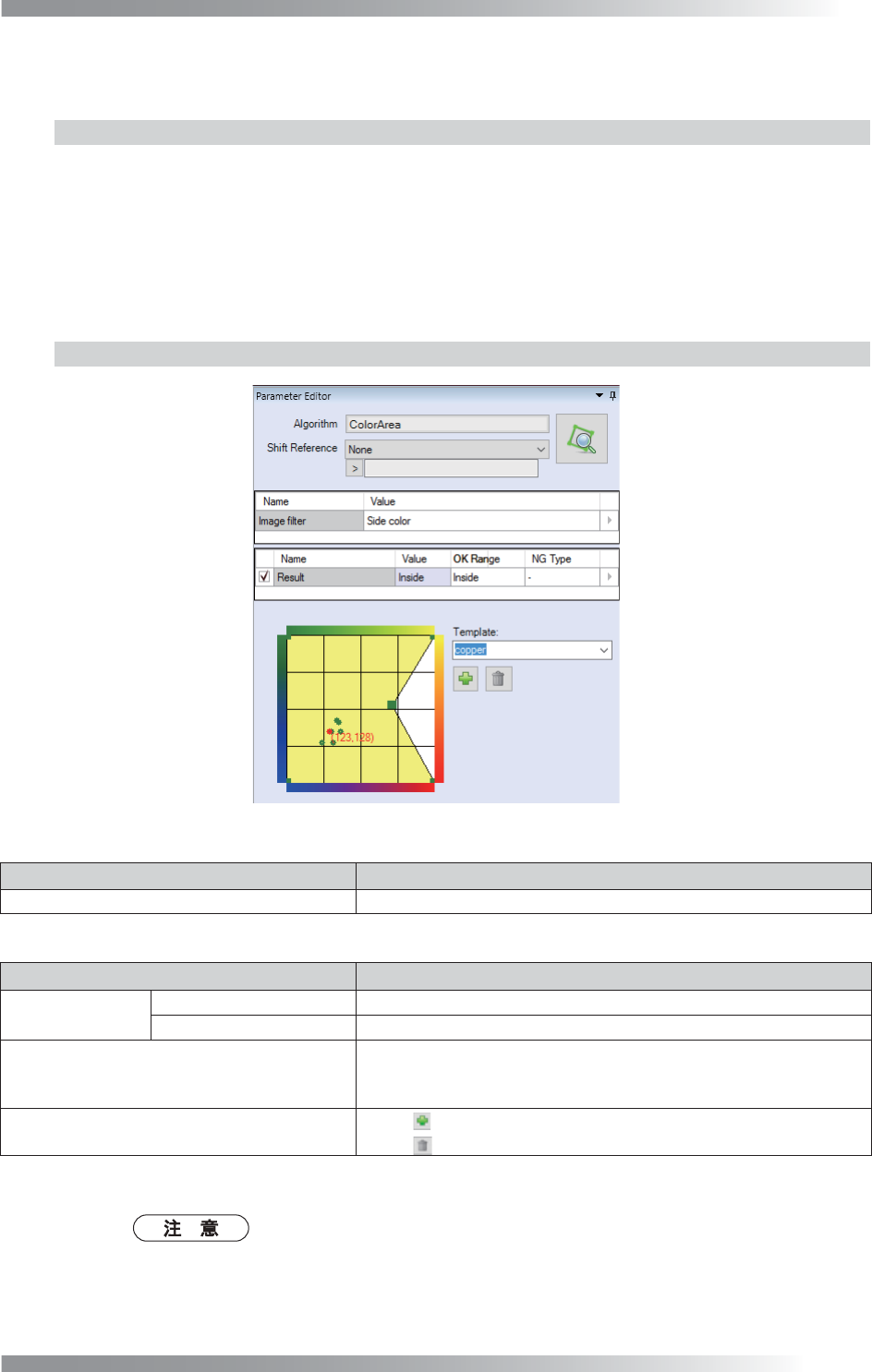

图 2-10 对话框 （Version 0.0.0.1）
参数 说明
Image filter（图像过滤器） 选择一种显示色彩图像的灯，诸如Side color（侧灯颜色）。
表 2-6 参数
参数 说明
Result（结果）
Inside（范围之内） 当已检测的中间色位于良品范围内时，检验结果将变为OK。
Outside（范围之外） 当已检测的中间色超出良品范围时，检验结果将变为OK。
(The graph on the lowerside of Parameter
Editor)
（Parameter Editor（参数编辑器）下侧图表）
指定判定为OK/NG的颜色范围。
拖动每个绿色长方形，可更改范围。
Template（模板）
点击
，保存当前设置的颜色范围。
点击
，删除选定模板。
表 2-7 良品范围设置
如果在Result（结果）的OK Range（良品范围）内选择了多个项目，检测到其中一
个所选结果类型时，检验结果成为OK。
3D AOI Programming Manual
第 3 部分 检验算法
III-
50
2.3.3 设置步骤
第1步： 从Algorithm（算法）下拉列表中选择Color Area（色彩区域）。
如需通过其他算法使用相同的偏移信息，请在Shift Reference（偏移参考）的下拉
菜单中选择Body Shift（本体偏移）。
第2步： 从Image filter（图像过滤器）下拉列表中选择可以使Side Color（侧灯颜色）能够清晰显
示的灯光。
第3步： 调整检测窗口，获取颜色信息。

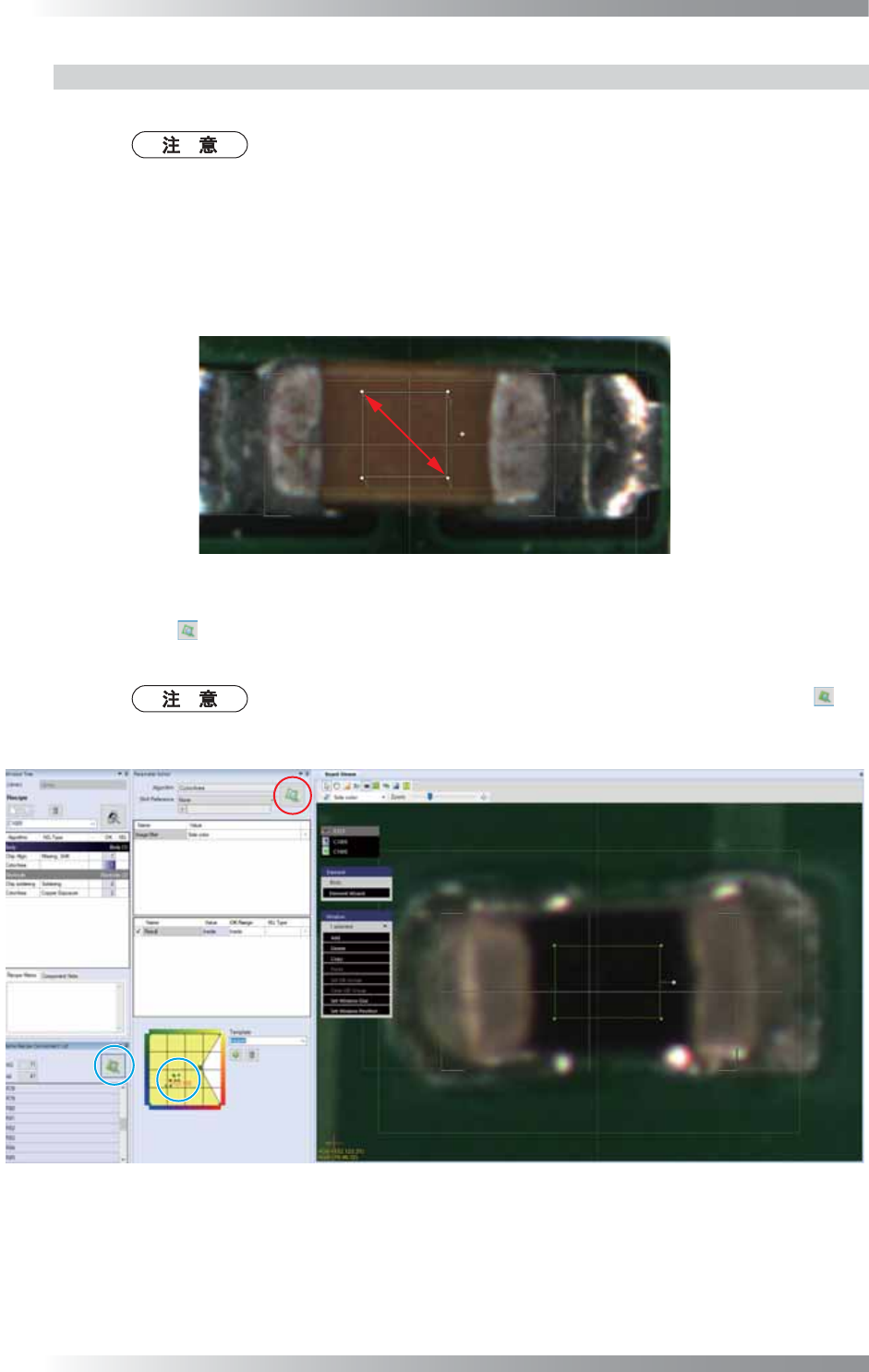

图 2-11 调整检测窗口
第4步： 点击 ，然后检查是否已计算出中间色。
在Parameter Editor（参数编辑器）下方的图表中以红色圆圈标记显示。
点击在Same Recipe Component List（相同检测库元件列表）上的蓝色圆圈 ，则
相同检查参数上的其他元件的样本值显示在Parameter Editor（参数编辑器）下方
的图表中。
图 2-12 计算平均色彩
3D AOI Programming Manual
第 3 部分 检验算法
III-
51
第5步： 拖动显示在Parameter Editor（参数编辑器）下方的图表中的五个绿色长方形，设置OK/NG
的色彩范围。

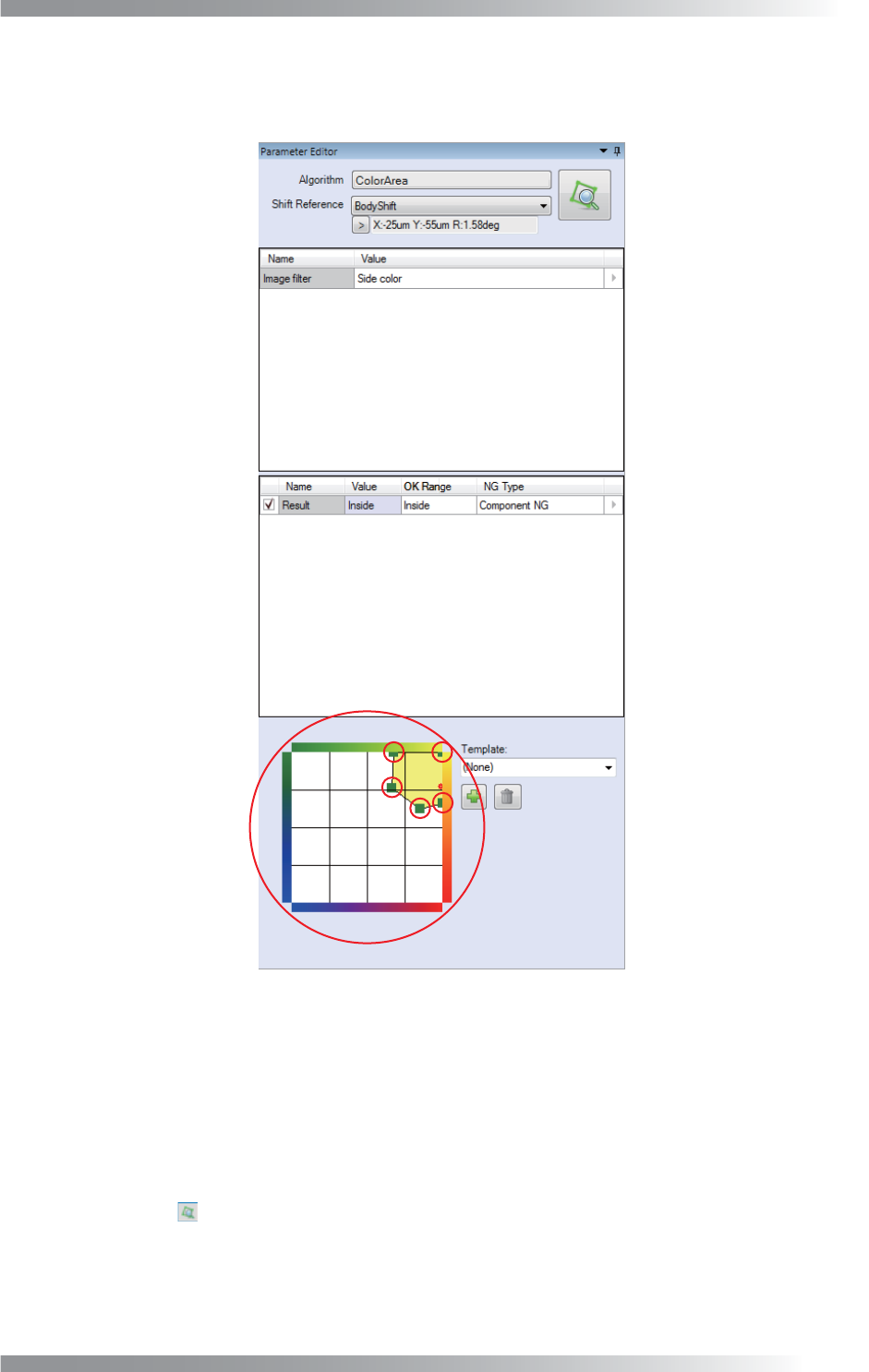

图 2-13 设置彩色区域
第6步： 如果检测窗口中的平均颜色位于指定范围内，则应判定为OK。
从OK Range（良品范围）中选择Inside（范围之内）。
如果检测窗口中的平均颜色超出指定范围，则应判定为OK。
从OK Range（良品范围）中选择Outside（范围之外）。
第7步： 点击 点击图标，并检查检验是否顺利完成。
