3D AOI Programming Manual
第 3 部分 检验算法
III-
79
第4步： 选择一个注册此字符的字体，然后点击Close（关闭）。
要添加新的字体，点击New（新建）。
有关详情，请参考3.4.4 如何检查已注册字符。

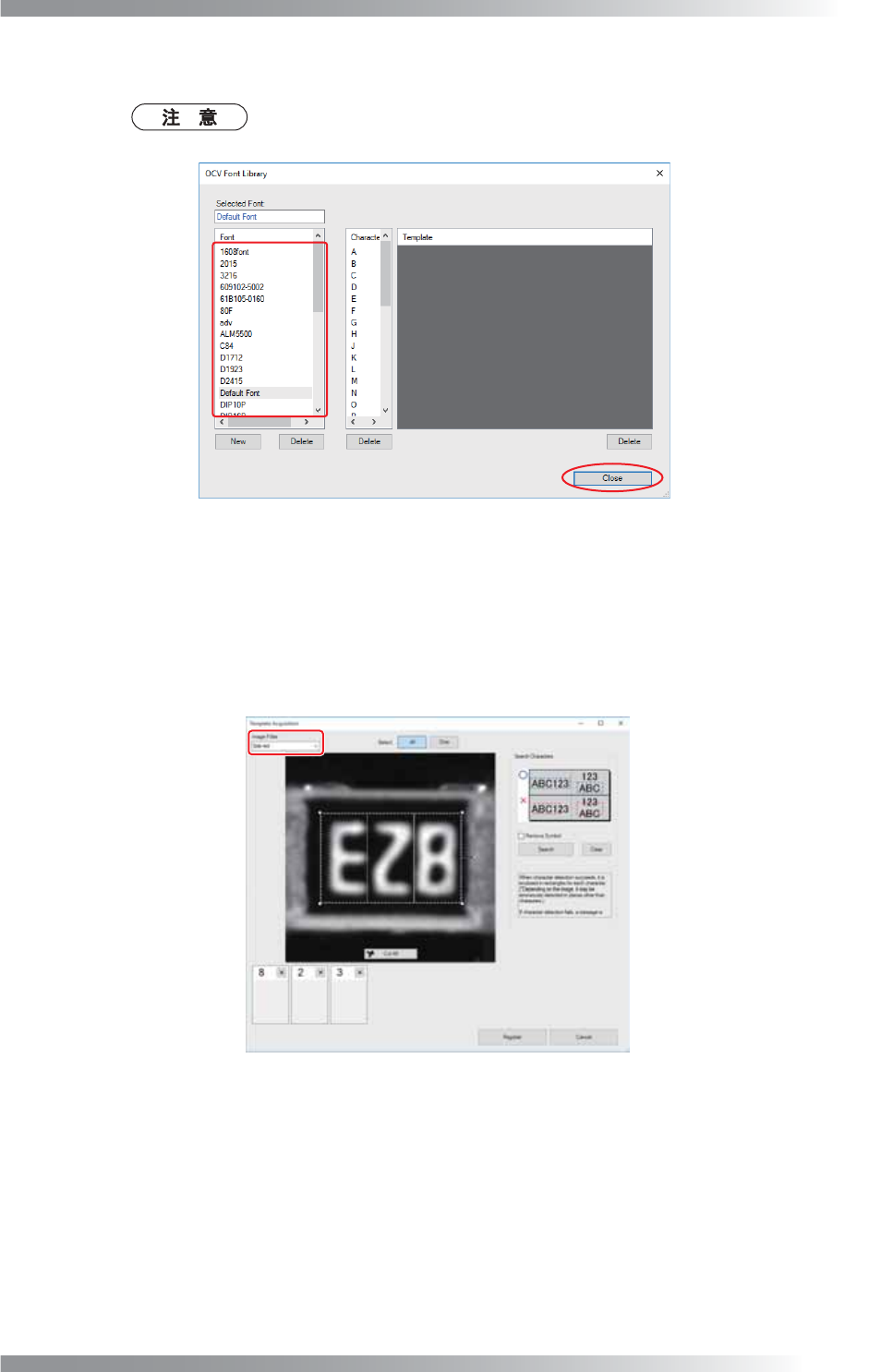

图 3-15 OCV 字体库
第5步： 输入字符，将其注册为Text（文本）。
第6步： 点击Register Templates（注册模板）。
第7步： 从Image filter（图像过滤器）下拉列表中选择可以使字符能够清晰显示的灯光。
图 3-16 模板注册
3D AOI Programming Manual
第 3 部分 检验算法
III-
80
第8步： 拖动鼠标，将检查窗口一侧的白点移动至最后一个字符一端。

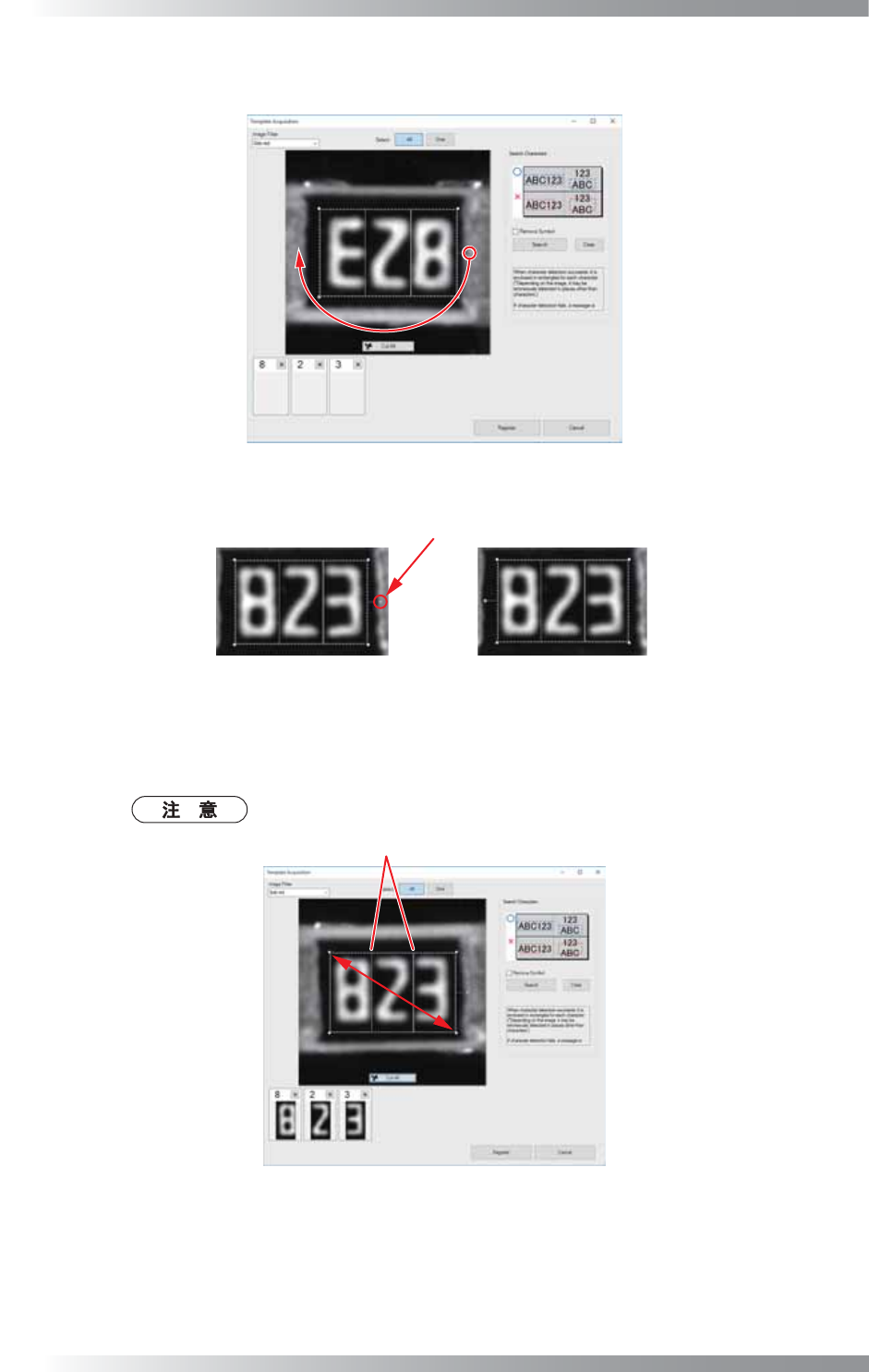

图 3-17 调整检测窗口 1
↙⺤ 䭏䈥
〱ࡦᴶжѠᆍㅜⲺ䗯р
图 3-18 纠正角度
第9步： 调整检测窗口以包围所有字符，然后使用白线将各个字符分离。
在2.1.0.0版或更高的版本中，可以使用鼠标滚轮放大/缩小图像。
ߚ䱨ヺ㒓
图 3-19 调整检测窗口 2
3D AOI Programming Manual
第 3 部分 检验算法
III-
81
自动搜索字符
如需自动搜索字符，请将检测窗口设置为围绕字符进行注册，然后点击Search（搜索）。
当自动搜索失败时，点击Clear（清除）重置检验结果。

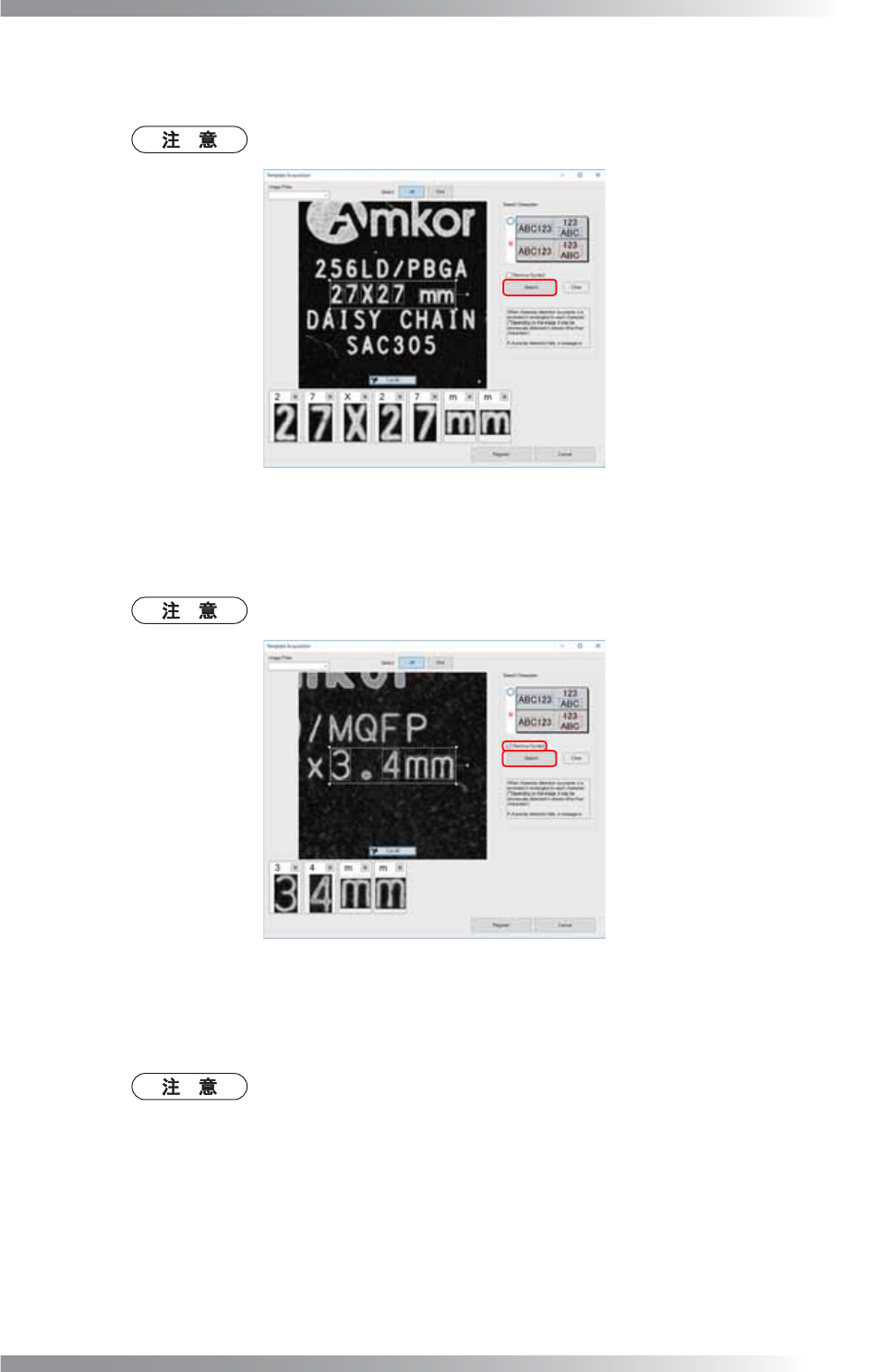

图 3-20 自动搜索字符
仅搜索字符，不搜索符号
如需仅搜索字符，不搜索符号，勾选Remove Symbol（移除符号）,然后点击Search（搜索）。
当自动搜索失败时，点击Clear（清除）重置检验结果。
图 3-21 自动移除符号
第10步： 完成所有调整后，点击Cut All（剪切全部）。如果模板图像为OK，则模板图像显示在窗口
左下角，此时点击Register（注册）。将模板图像注册为指定字体。
要检查添加的字符，点击Font（字体）右边的按钮。
有关详情，请参考3.4.4 如何检查已注册字符。
