II-
220
3D AOI Programming Manual
第 2 部分 检验数据

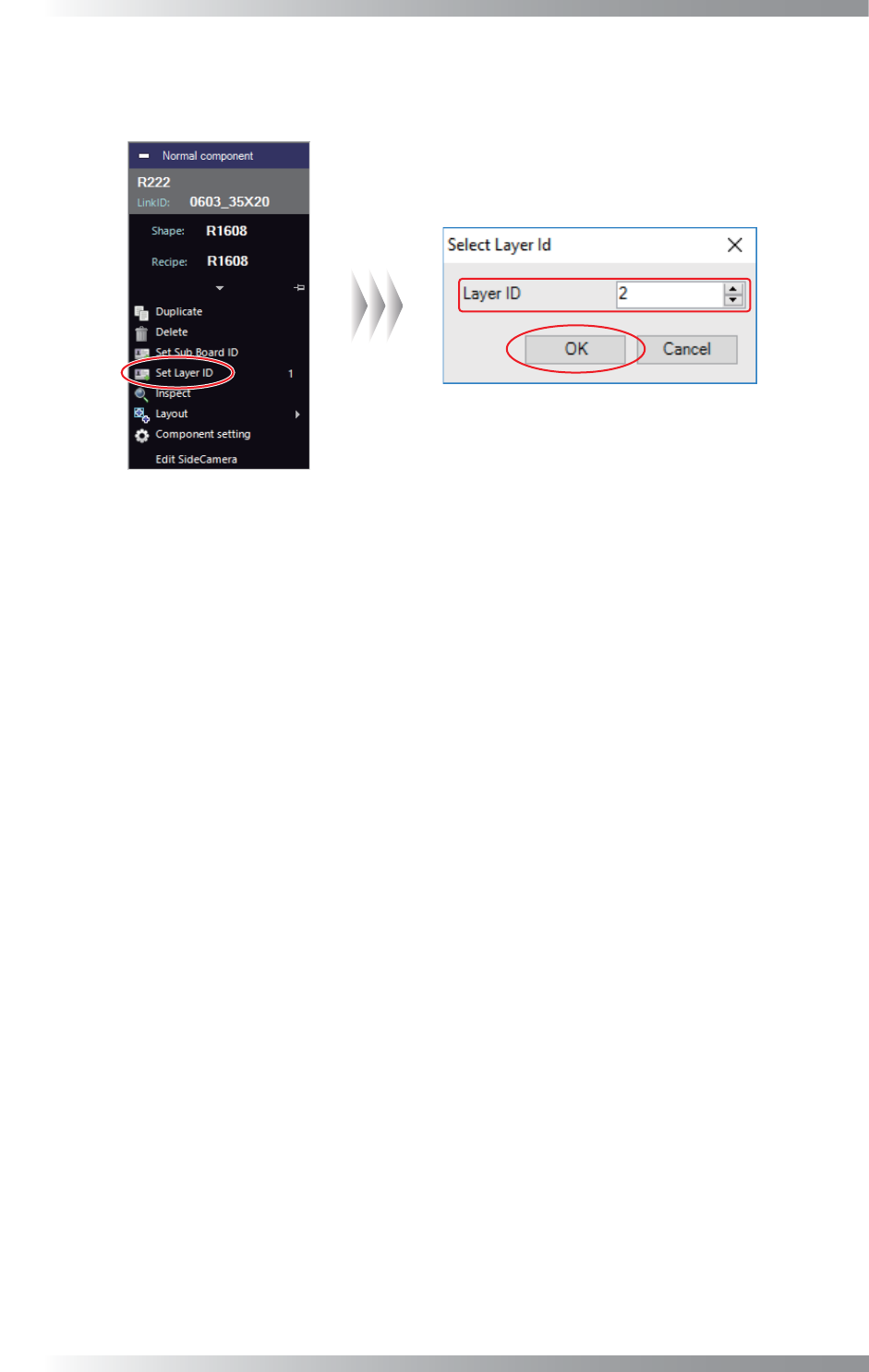

第2步： 如需手动更改层ID，则点击编辑板的Set Layer ID（设置层ID）。
显示层ID设置对话框。输入层ID进行设置，然后点击OK（好）。
图 6-4 分配元件层 3
II-
221
3D AOI Programming Manual
第 2 部分 检验数据
6.2 分配视野层
参考4.3.3 优化视野分配（自动分配）执行自动分配。
由于层的原因，视野设置是自动设置的。
第1层视野以绿色突出显示，第2层视野以紫色突出显示。
ሖ ሖ

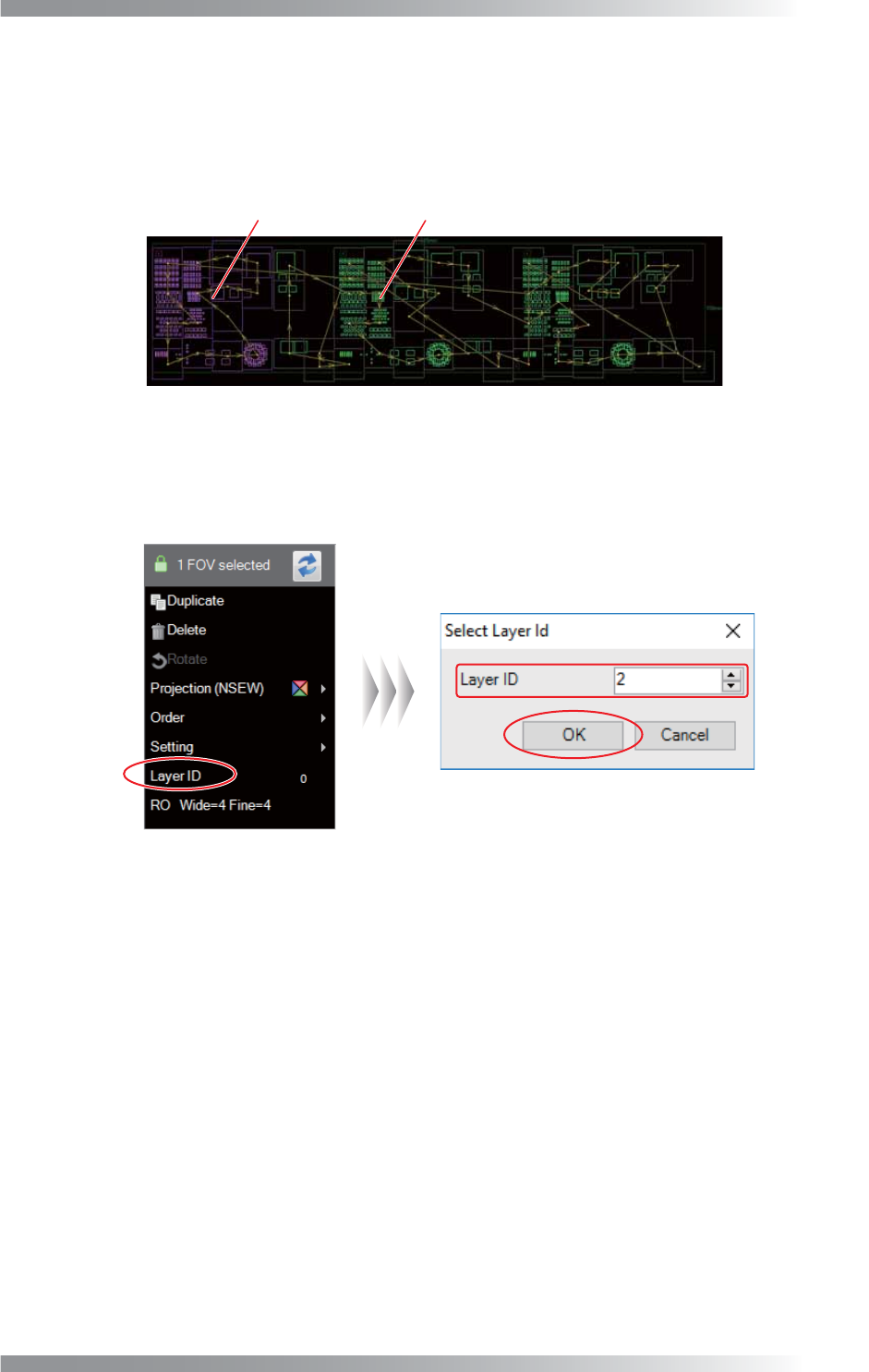

图 6-5 分配视野层 1
如需更改视野的层ID，在Board Viewer（电路板观察器）选择任意视野。
点击Layer ID（层ID），然后显示层ID设置对话框。输入层ID，然后点击OK（好）。
图 6-6 分配视野层 2
II-
222
3D AOI Programming Manual
第 2 部分 检验数据
6.3 添加基准标定点
对于510 mm或更长的大型电路板，每层需要2个或以上基准标定点。
需要根据电路板的情况手动添加层边界处的基准标定点。
第1步： 手动将基准标定点添加至在第1层和第2层间的边界。
参考1.4.1 创建基准点，在需要当做基准标定点的位置创建新的基准标定点。
如果很难在第2层创建基准标定点，则从电路板边缘添加基准标定点，范围在410 mm到510
mm之间。
ሖ ሖ
ᇚޚᷛᅮ⚍⏏ࡴ㟇ሖሖП䯈ⱘ䖍⬠

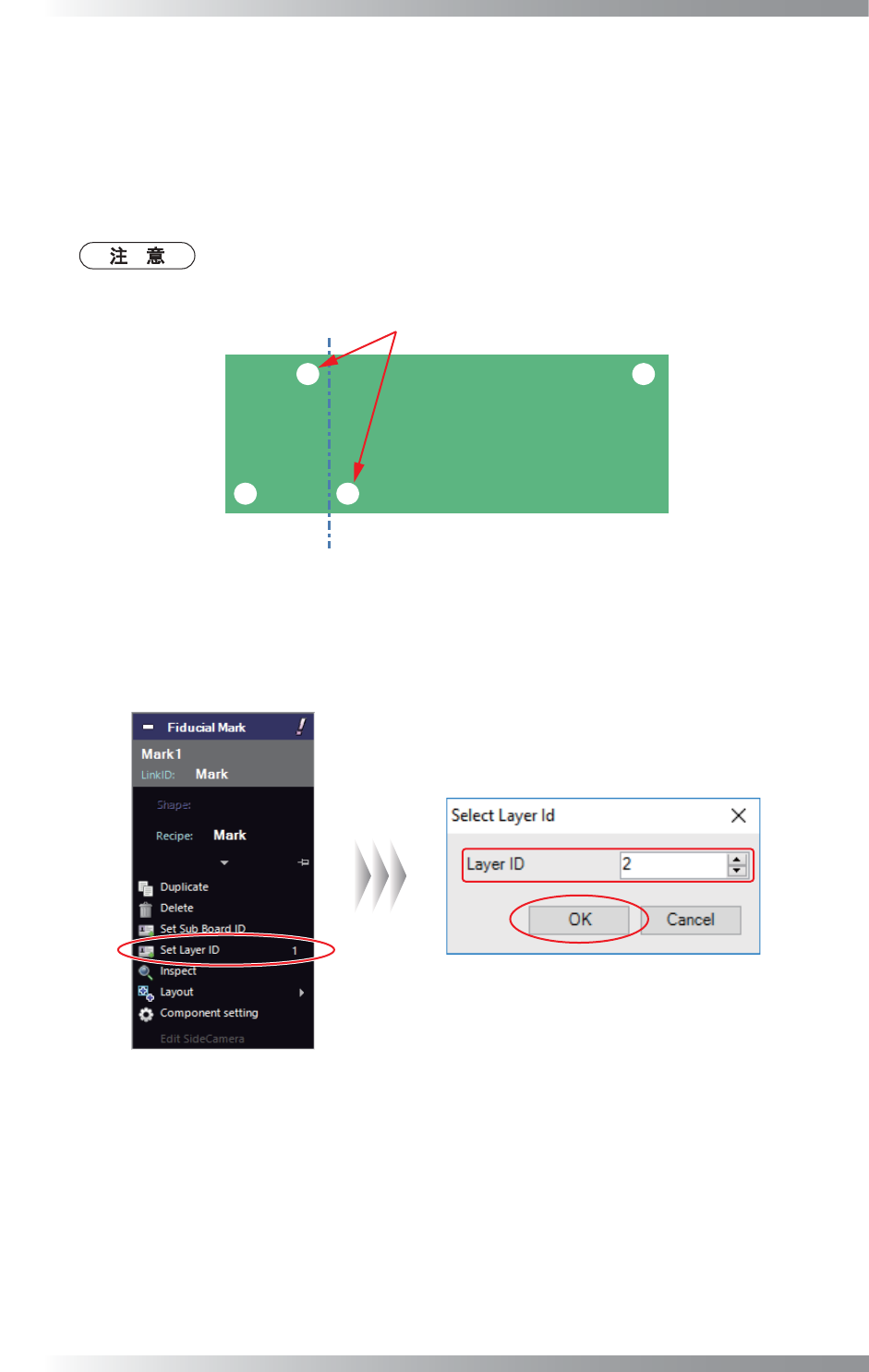

图 6-7 添加基准标定点 1
第2步： 选择添加的基准标定点，然后点击编辑板的Set layer ID（设置层ID）。
显示Select Layer ID（选择层ID）。输入层ID进行设置，然后点击OK（好）。
图 6-8 添加基准标定点 2
第3步： 确认子板ID和层ID是否正确，然后参考1.4.3 自动分配基准点分配基准标定点。
第4步： 调整添加的基准标定点的位置。
参考1.4.5 进行基准标定点补偿调整基准标定点的位置。
