4 输出图像功能
输出图像功能可以在自动模式下输出任意元件图像。
4.1 设置输出图像功能
第1步： 点击窗口左上方的BF2按钮打开菜单，然后点击BF2 Option（BF2选项）。
图 4-1 设置输出图像功能 1
第2步： 显示以下对话框。
点击Auto Mode（自动模式）。
图 4-2 设置输出图像功能 2
3D AOI Programming Manual
第 4 部分 其他功能
IV-
17
第3步： 选择Output Inspection Result（输出检验结果），然后将 Component Image Output（元件图像
输出）的切换开关设置为ON（开）。
图 4-3 设置输出图像功能 3
第4步： 点击Component Image Output（元件图像输出）切换开关下方的Detail Setting（详细设置），对
详细项目进行设置。
如有需要，进行设置步骤。详细设置请见下表。
完成所有设置后，点击对话框右上方的 然后点击Yes（是），关闭对话框。
项目 说明
Conf_Image Format（Conf_Image格式）
设置图像文件的输出格式。
选择Jpeg或Bmp。
Output Condition（输出条件）
规定要输出图像的元件检验结果。
选择ALL（全部），输出列为图像输出目标的全部图像。
选择OK（合格），输出列为图像输出目标的OK元件图像。
选择NG（不合格），输出列为图像输出目标的NG元件图像。
输出目标在4.2 规定元件为输出图像中指定。
Output Path（输出路径） 设置图像文件输出路径。
表 4-1 设置输出图像功能
4.2 规定元件为输出图像
本节对如何规定元件为输出图像进行说明。
第1步： 选择InspectData选项卡。
图 4-4 规定元件为输出图像 1
3D AOI Programming Manual
第 4 部分 其他功能
IV-
18

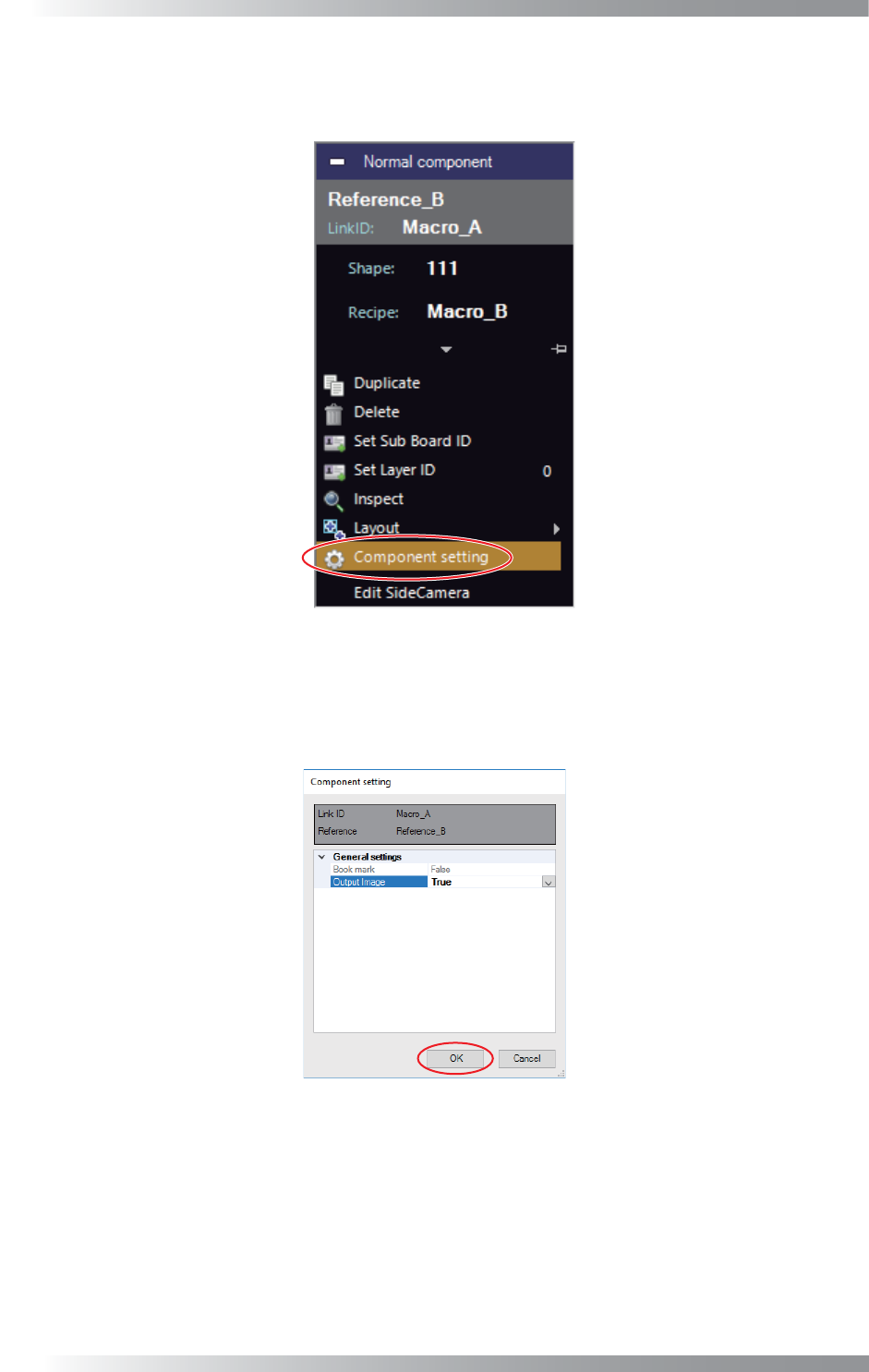

第2步： 从Board Viewer（电路板观察器）中选择元件数据。
点击编辑板上的Component setting（元件设置）。
图 4-5 规定元件为输出图像 2
第3步： 显示以下对话框。
设置Output Image（输出图像）为True（是），则该元件成为图像输出的目标。
完成所有设置后，点击OK（好）。
图 4-6 规定元件为输出图像 3
