II-
88
3D AOI Programming Manual
第 2 部分 检验数据
项目 说明
Ribbon
（功能区）
Recipe（检查参数）
从下拉菜单中选择一个检查参数。
此菜单项目只在分配多个检查参数时才有。
Inspection Window List
（检测窗口列表）
显示每个检测窗口的算法、NG类型和检验结果。
检验结束时，每个单元都用与检验结果相对应的颜色。如果
检验结果OK，则该单元将用蓝色。如果检验结果是NG，则用
红色。如果检验没执行，则用灰色。
Same
Recipe
Component
List
（相同检
测库元件
列表）
NG（不合格）
表示不合格元件数据的数量，此数据与当前元件数据共享相
同的检查参数。
All（全部） 表示与当前元件数据共享相同的检查参数的元件数据的数量。
Inspection Result List
（检验结果列表）
显示元件数据的检验结果，该数据与当前元件数据共享同一
个检查参数。
如果检验结果OK，则该单元将用蓝色。如果检验结果是NG，
则用红色。
检验分配到相同检查参数的所有元件。
检验结果显示在Inspection Result List（检验结果列表）中。
Parameter Editor（参数编辑器）
对所选的检测窗口进行设置。
有关详情，请参考1.10 调整检查参数。
Edit Panel
（编辑板）
Element
（元素）
Element Wizard
（元素向导）
根据向导进行检验设置。有关详情，请参考1.9.5 用元素向
导设置检测窗口。
Window（窗口）
用于调整检测窗口。
有关详情，请参考1.10 调整检查参数。
表 1-28 说明

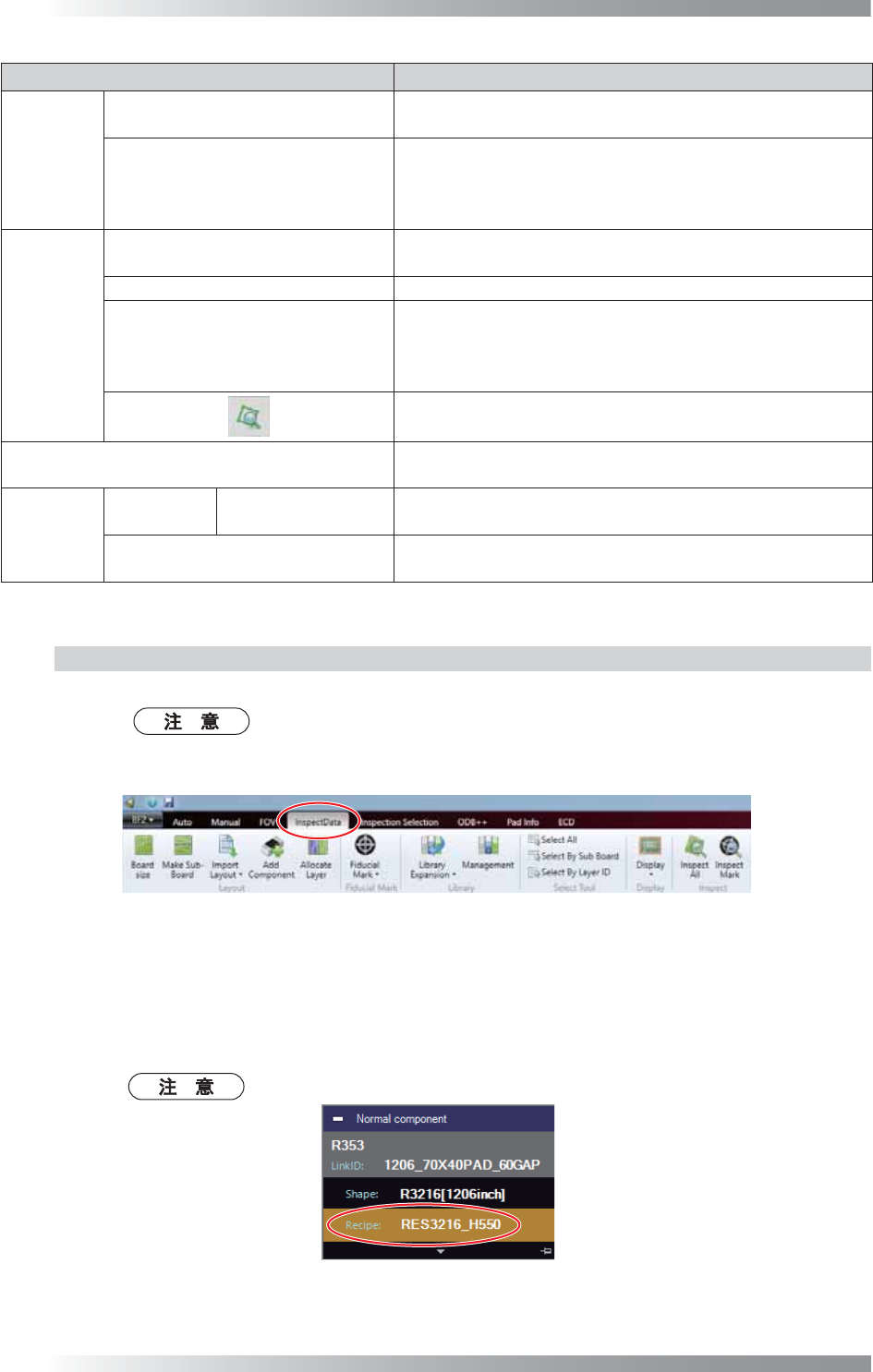

1.9.3 打开编辑检查参数界面
下面对如何打开编辑检查参数界面进行说明。
如果直接从编辑形状界面上转移，则不需要此步骤。
第1步： 选择InspectData（检验数据）选项卡。
图 1-172 检验数据
第2步： 从Board Viewer（电路板观察器）中选择一个已分配了形状的元件数据。
第3步： 编辑板显示在Board Viewer（电路板观察器）上。
选择Recipe（检查参数）。显示编辑检查参数界面。
如果双击已分配形状的元件数据，此界面也会出现。
图 1-173 编辑板
II-
89
3D AOI Programming Manual
第 2 部分 检验数据
1.9.4 创建检查参数
下面说明如何创建检查参数。
第1步： 参考1.9.3 打开编辑检查参数界面，打开编辑检查参数界面。
第2步： 点击Window Tree（窗口树）上端的 ，然后选择Add new（添加新建）。
图 1-174 创建检查参数 1
第3步： 输入检查参数名称并点击OK（好）。
图 1-175 创建检查参数 2
第4步： 从Window Tree（窗口树） > Recipe selection preview（检查参数选择预览），然后点
击Assign（分配）。
检查参数将被分配到共享同一个数据库ID的所有元件数据。
图 1-176 创建检查参数 3
II-
90
3D AOI Programming Manual
第 2 部分 检验数据
1.9.5 用元素向导设置检测窗口
下面说明如何用元素向导设置检测窗口。
第1步： 参考1.9.3 打开编辑检查参数界面，打开编辑检查参数界面。
第2步： 选择一个元素，然后点击编辑板或Edit Recipe（编辑检查参数）选项卡的Element
Wizard（元素向导），选择 Wizard（向导）组 > Recipe Wizard（检查参数向导）。
图 1-177 元素向导 1
第3步： 从Recipe wizard name（检查参数向导名称）中选择一个元件类型并点击Start（开始）。
如果没有适用的元件类型，则手动设置检验项目。
有关详情，请参考1.9.6 手动设置检验项目。
图 1-178 元素向导 2
第4步： 根据选择的元件类型，则会显示设置检验参数的对话框。调整参数并点击Next（下一步）。
对选定元素的NG类型编号组重复相同操作。
图 1-179 元素向导 3
