II-
73
3D AOI Programming Manual
第 2 部分 检验数据
[i] 默认
相同类型的排列或电极为连续时，参考表1-21设置范围。所有设置完成后，点击Next（下
一步）。
显示图1-143所示的对话框，然后进行范围设置。
图 1-145 多种排列（默认）
项目 说明
范围的编号增大。
点击这个按钮，对话框显示组的新颜色。
No（编号） 显示每一范围的编号。
Type（类型）
指定每一范围的元素类型。
可用引脚排列、电极排列和电极。
Same（相同）
从Same（相同）下拉菜单中选择与尺寸排列相同的范围编号。
选择编号后，颜色也将随着所选的范围更改。
（填充设置）
如果填充范围，则指定设置。
（范围设置）
用鼠标拖动两端变更范围。
表 1-21 说明
[ii] 可选
点击Next（下一步）。显示图1-143所示的对话框，然后进行范围设置。
图 1-146 多种排列（可选）
II-
74
3D AOI Programming Manual
第 2 部分 检验数据

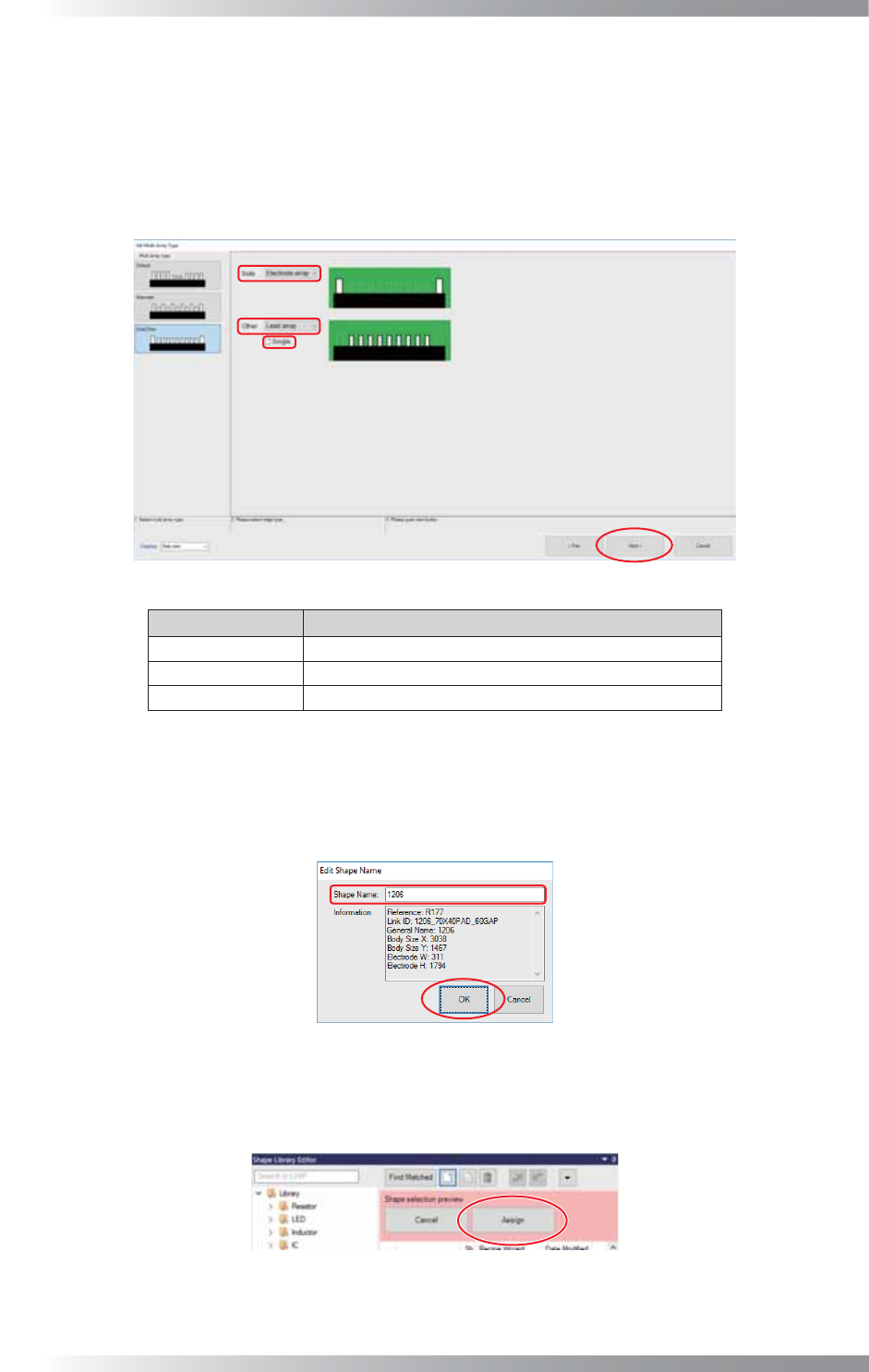

[iii] 侧面其他
在Side（侧边）下拉菜单和Other（其他）下拉菜单设置Lead array（引脚排列）或
Electrode array（电极排列）。
所有设置完成后，点击Next（下一步）。
显示如When Lead Array or Electrode Array is Selected（选择引脚排列或电极排列时）
所示的对话框，然后进行设置。
图 1-147 多种排列（侧面其他）
项目 说明
Side（侧边） 指定两端的元素类型。
Other（其他） 指定除两端外的元素类型。
Single（单一） 如果元素数量是1，而两端的数量不是1时则勾选。
表 1-22 说明
如果已选择了无（None）
自动进行第7步。
第7步： 输入形状名称并点击OK（好）。
图 1-148 形状向导 5
第8步： 点击Window Tree（窗口树）下Shape selection preview（形状选择预览）中的Assign
（分配）。
形状将被分配到共享同一个数据库ID的所有元件数据。
图 1-149 形状向导 6
第9步： 参考1.8 关闭编辑形状界面，关闭编辑形状界面。
II-
75
3D AOI Programming Manual
第 2 部分 检验数据

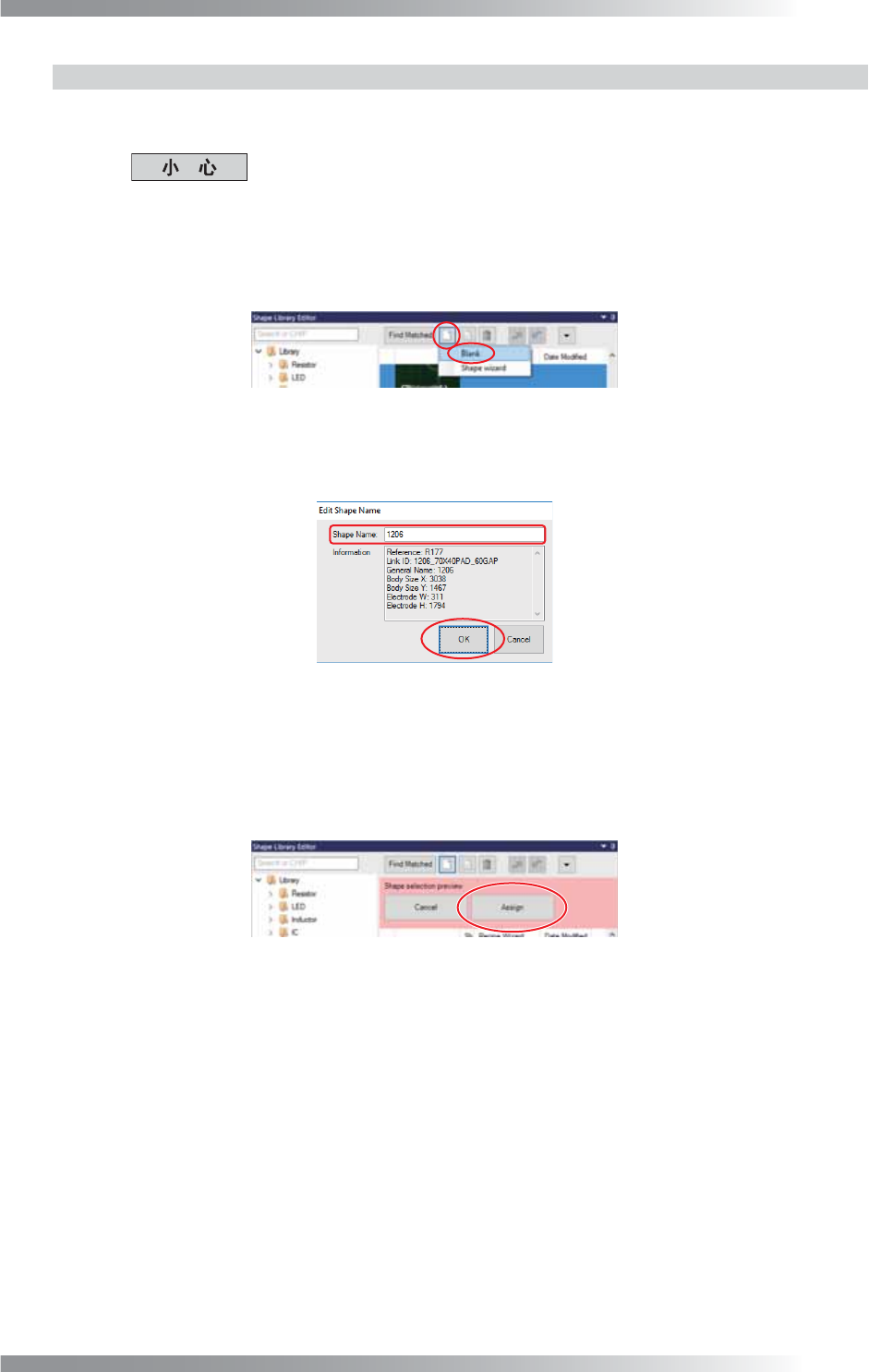

1.6.7 自动生成一个形状
以下将介绍如何手动添加形状。如果无法使用Shape wizard（形状向导）制作形状，可以根据以下步
骤制作新形状。
使用本功能只能制作方形元素本体。参考1.7 调整形状。
第1步： 参考1.6.3 打开编辑形状界面，打开编辑形状界面。
第2步： 选择New（新建） > Blank（空白）。
图 1-150 自动生成形状 1
第3步： 输入形状名称并点击OK（好）。
图 1-151 自动生成形状 2
第4步： 点击Window Tree（窗口树）下Shape selection preview（形状选择预览）中的Assign
（分配）。
形状将被分配到共享同一个数据库ID的所有元件数据。
图 1-152 自动生成形状 3
第5步： 参考1.7 调整形状。
第6步： 参考1.8 关闭编辑形状界面，关闭编辑形状界面。
